Produktnummer:
10122111
Herstellernummer:
05060-08
Hersteller:
Norelem
Norelem 05060-08 SCHNELLSPANNER VERTIKAL, MIT ABGEWINKELTEM FUSS, M8X50
A max.:
21
A min.:
19
B:
32
D:
M8x50
D1:
6,5
F kN:
2,3
Gewicht ca. kg:
0,390
H:
16
H1:
35
H2:
14
H3:
51
H4:
14
L:
7
L1 max.:
40
L1 min.:
12
L2:
45
L3:
39
L4:
9
L5:
45
L6:
13
R1:
86
R2:
151
S:
16
S1:
3
Produktnummer:
10122111

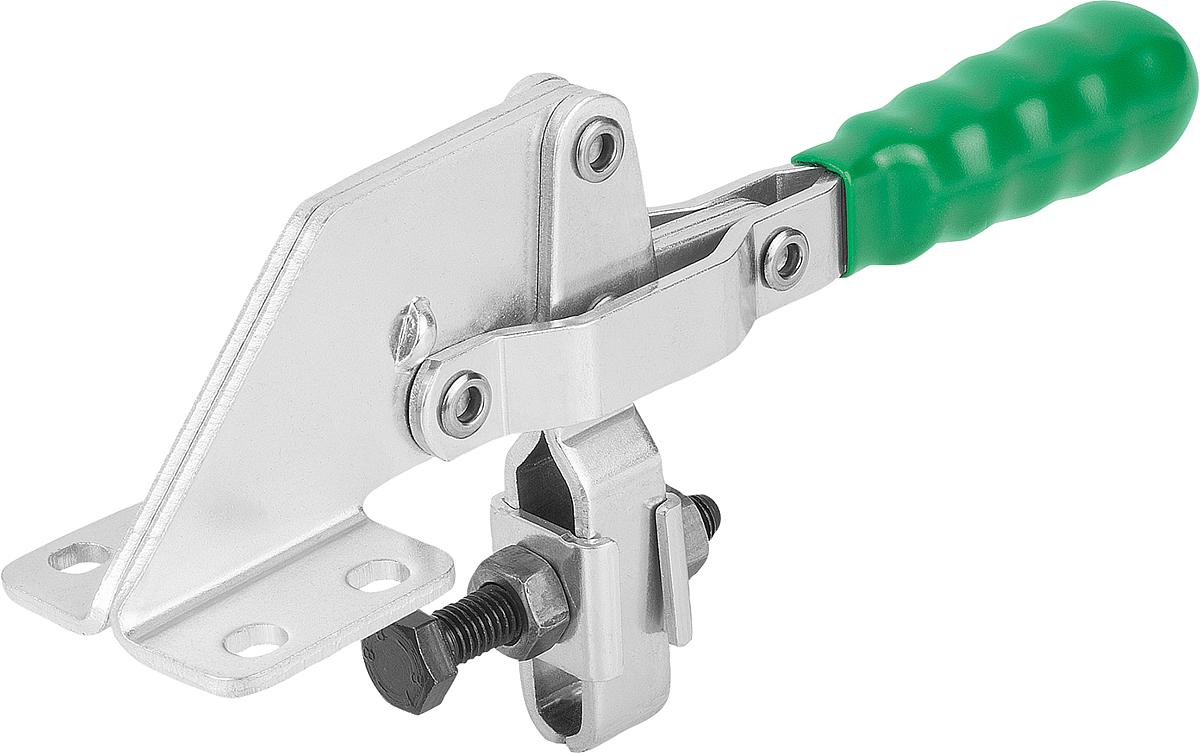

NLM 05060 Schnellspanner vertikal mit abgewinkeltem Fuß
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05060-06
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05060-06
Hinweis:
Zubehör siehe 05200 – 05280.

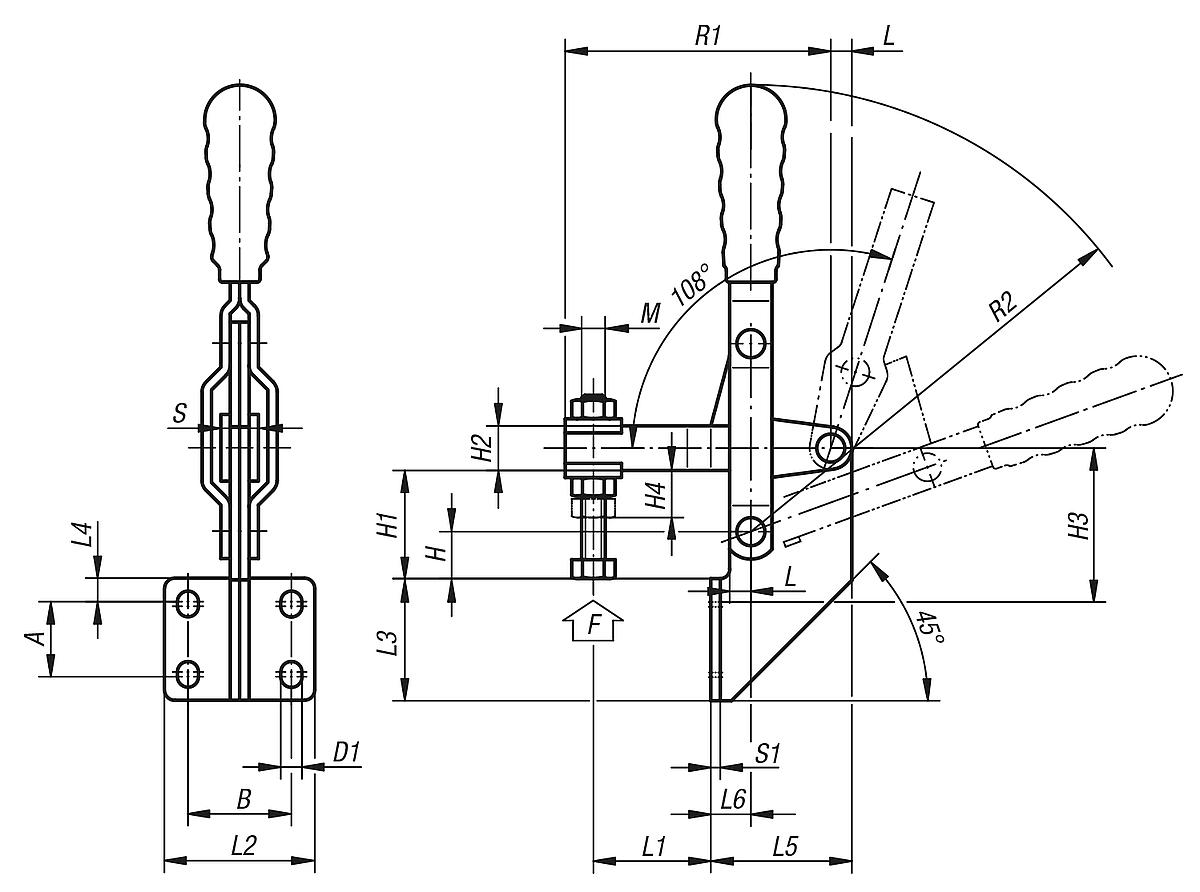

Eigenschaften
| A max.: | 21 |
|---|---|
| A min.: | 19 |
| B: | 32 |
| D: | M8x50 |
| D1: | 6,5 |
| F kN: | 2,3 |
| Gewicht ca. kg: | 0,390 |
| H: | 16 |
| H1: | 35 |
| H2: | 14 |
| H3: | 51 |
| H4: | 14 |
| L: | 7 |
| L1 max.: | 40 |
| L1 min.: | 12 |
| L2: | 45 |
| L3: | 39 |
| L4: | 9 |
| L5: | 45 |
| L6: | 13 |
| R1: | 86 |
| R2: | 151 |
| S: | 16 |
| S1: | 3 |
Dokumente
1
| Variante | A max. | A min. | B | D | D1 | F kN | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | L1 max. | L1 min. | L2 | L3 | L4 | L5 | L6 | R1 | R2 | S | S1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122109 (05060-05) |
16 | 14 | 22 | M5x35 | 4,5 | 0,8 | 0,110 | 10 | 23 | 9,5 | 33 | 10 | 4,5 | 26 | 7 | 32 | 26 | 5 | 30 | 8,5 | 56,5 | 96 | 10,5 | 2 | ab 14,17 € |
|
10122110 (05060-06) |
14 | 12 | 27 | M6x50 | 5,5 | 1 | 0,240 | 13 | 29 | 11,5 | 44 | 11 | 5,5 | 31 | 8 | 38 | 32 | 9 | 38 | 11,5 | 70,5 | 121 | 13,5 | 3 | ab 16,71 € |
|
10122111 (05060-08) |
21 | 19 | 32 | M8x50 | 6,5 | 2,3 | 0,390 | 16 | 35 | 14 | 51 | 14 | 7 | 40 | 12 | 45 | 39 | 9 | 45 | 13 | 86 | 151 | 16 | 3 | ab 19,04 € |
|
10122112 (05060-10) |
28 | 26 | 38 | M10x70 | 8,5 | 3,5 | 0,545 | 20 | 39 | 18 | 55,5 | 18 | 8 | 59,5 | 18,5 | 56 | 43 | 7,5 | 50 | 15 | 110 | 177 | 18 | 3,5 | ab 25,29 € |
