Produktnummer:
10122122
Herstellernummer:
05120-14
Hersteller:
Norelem

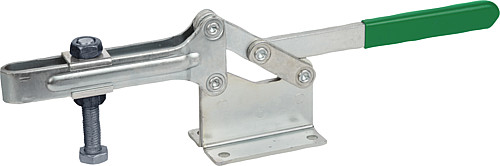

Norelem 05120-14 SCHNELLSPANNER HORIZONTAL, GROSSE AUSFÜHRUNG, M14X90
A:
76
B:
45
D:
M14x90
D1:
9
F kN:
4,5
Gewicht ca. kg:
1,460
H max.:
310
H min.:
116
H1:
70
H2:
25
H4:
21
L:
252
L1 max.:
145
L1 min.:
45
L2:
65
L3:
96
L4:
10
L6:
160
S:
24
S1:
4
Produktnummer:
10122122
NLM 05120 Schnellspanner horizontal große Ausführung
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05120-14
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05120-14
Hinweis:
Zubehör siehe 05200 – 05280.

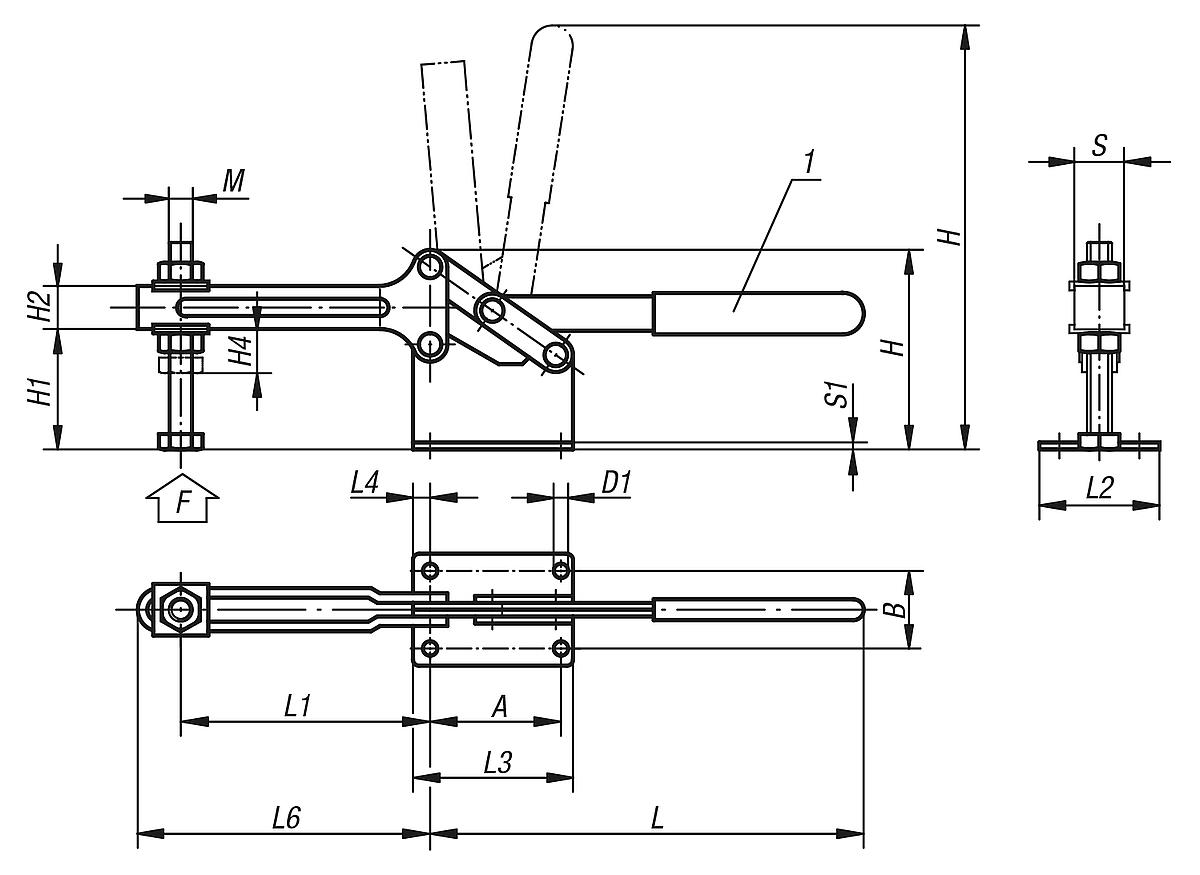

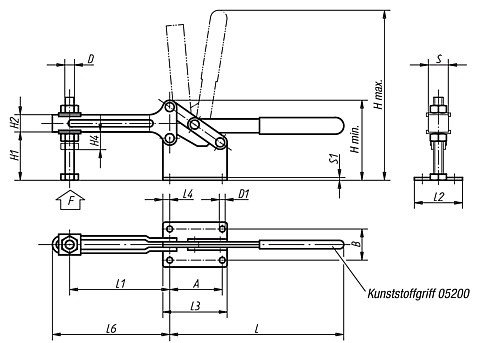

Eigenschaften
| A: | 76 |
|---|---|
| B: | 45 |
| D: | M14x90 |
| D1: | 9 |
| F kN: | 4,5 |
| Gewicht ca. kg: | 1,460 |
| H1: | 70 |
| H2: | 25 |
| H4: | 21 |
| H max.: | 310 |
| H min.: | 116 |
| L: | 252 |
| L1 max.: | 145 |
| L1 min.: | 45 |
| L2: | 65 |
| L3: | 96 |
| L4: | 10 |
| L6: | 160 |
| S: | 24 |
| S1: | 4 |
Dokumente
1
| Variante | A | B | D | D1 | F kN | Gewicht ca. kg | H1 | H2 | H4 | H max. | H min. | L | L1 max. | L1 min. | L2 | L3 | L4 | L6 | S | S1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122122 (05120-14) |
76 | 45 | M14x90 | 9 | 4,5 | 1,460 | 70 | 25 | 21 | 310 | 116 | 252 | 145 | 45 | 65 | 96 | 10 | 160 | 24 | 4 | ab 39,16 € |
|
10122123 (05120-16) |
102 | 55 | M16x140 | 12,5 | 6 | 3,510 | 110,5 | 35 | 27 | 425 | 173 | 325 | 205 | 55 | 85 | 132 | 15 | 225 | 39 | 5 | ab 74,16 € |
