Produktnummer:
10122123
Herstellernummer:
05120-16
Hersteller:
Norelem
Norelem 05120-16 SCHNELLSPANNER HORIZONTAL, GROSSE AUSFÜHRUNG, M16X140

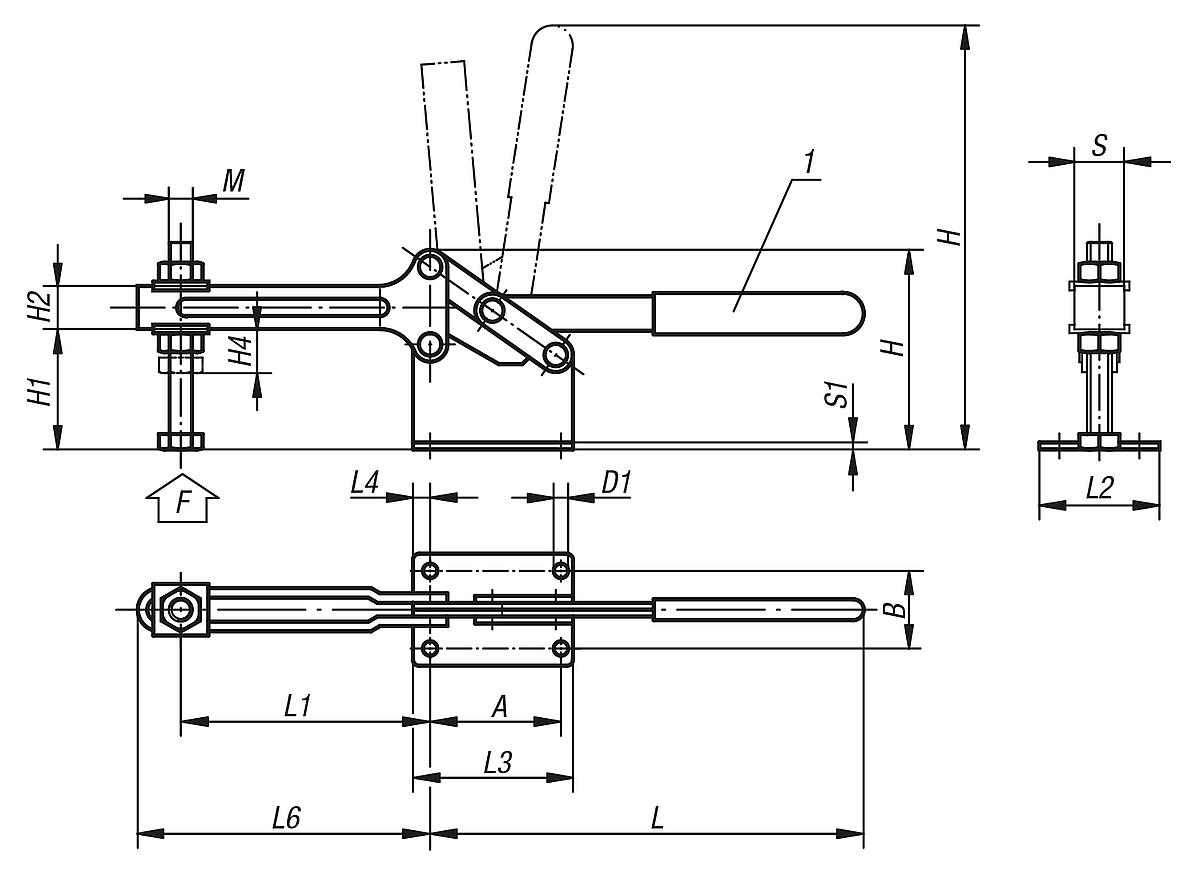

A:
102
B:
55
D:
M16x140
D1:
12,5
F kN:
6
Gewicht ca. kg:
3,510
H max.:
425
H min.:
173
H1:
110,5
H2:
35
H4:
27
L:
325
L1 max.:
205
L1 min.:
55
L2:
85
L3:
132
L4:
15
L6:
225
S:
39
S1:
5
Produktnummer:
10122123
NLM 05120 Schnellspanner horizontal große Ausführung
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05120-14
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05120-14
Hinweis:
Zubehör siehe 05200 – 05280.
Eigenschaften
| A: | 102 |
|---|---|
| B: | 55 |
| D: | M16x140 |
| D1: | 12,5 |
| F kN: | 6 |
| Gewicht ca. kg: | 3,510 |
| H1: | 110,5 |
| H2: | 35 |
| H4: | 27 |
| H max.: | 425 |
| H min.: | 173 |
| L: | 325 |
| L1 max.: | 205 |
| L1 min.: | 55 |
| L2: | 85 |
| L3: | 132 |
| L4: | 15 |
| L6: | 225 |
| S: | 39 |
| S1: | 5 |
Dokumente
1
| Variante | A | B | D | D1 | F kN | Gewicht ca. kg | H1 | H2 | H4 | H max. | H min. | L | L1 max. | L1 min. | L2 | L3 | L4 | L6 | S | S1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122122 (05120-14) |
76 | 45 | M14x90 | 9 | 4,5 | 1,460 | 70 | 25 | 21 | 310 | 116 | 252 | 145 | 45 | 65 | 96 | 10 | 160 | 24 | 4 | ab 39,16 € |
|
10122123 (05120-16) |
102 | 55 | M16x140 | 12,5 | 6 | 3,510 | 110,5 | 35 | 27 | 425 | 173 | 325 | 205 | 55 | 85 | 132 | 15 | 225 | 39 | 5 | ab 74,16 € |
