Produktnummer:
10122124
Herstellernummer:
05130-05
Hersteller:
Norelem

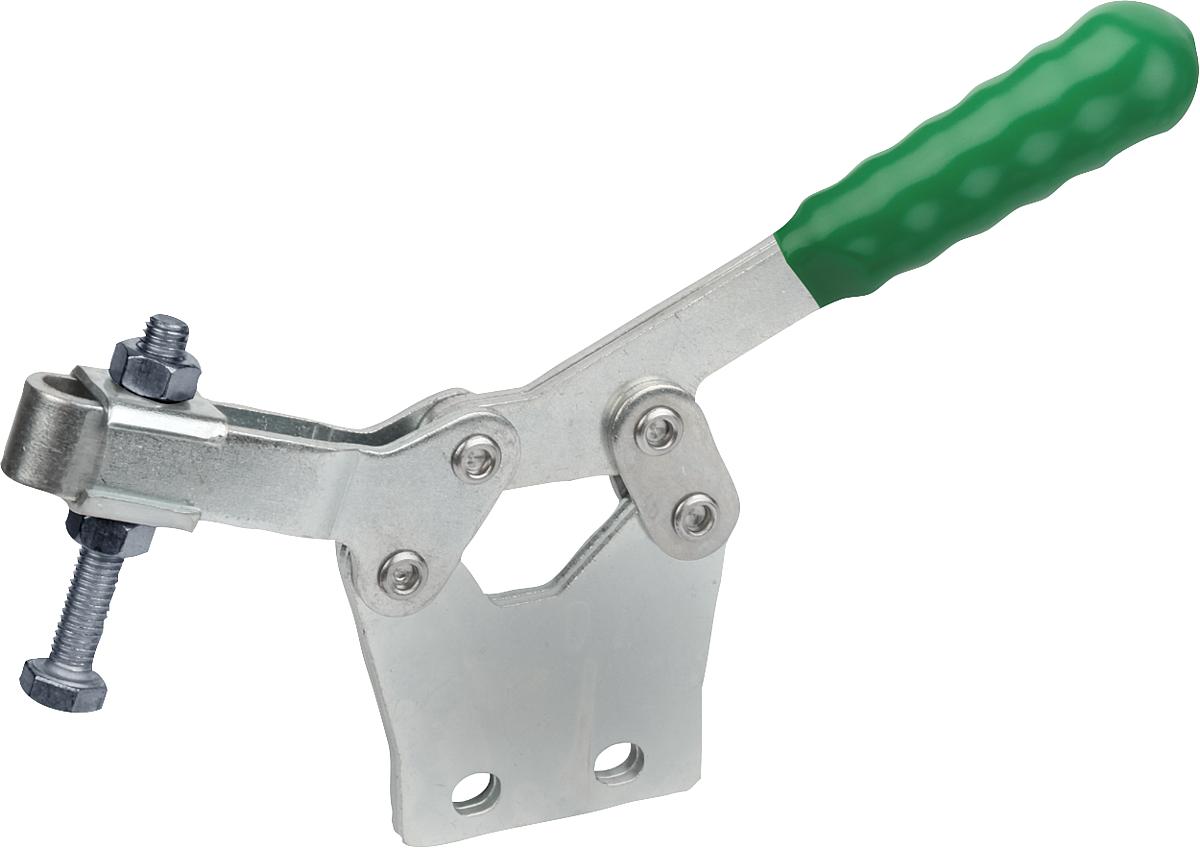

Norelem 05130-05 SCHNELLSPANNER HORIZONTAL, MIT GERADEM FUSS, M5X35
A max.:
20
A min.:
16
D:
M5x35
D1:
5,5
F kN:
0,8
Gewicht ca. kg:
0,095
H max.:
93
H min.:
42
H1:
25
H2:
12
H4:
10
J:
7
L:
76
L1 max.:
39
L1 min.:
18
L3:
35
L4:
7,5
L5:
10
L6:
44
S:
16
S1:
2
S2:
4
Produktnummer:
10122124

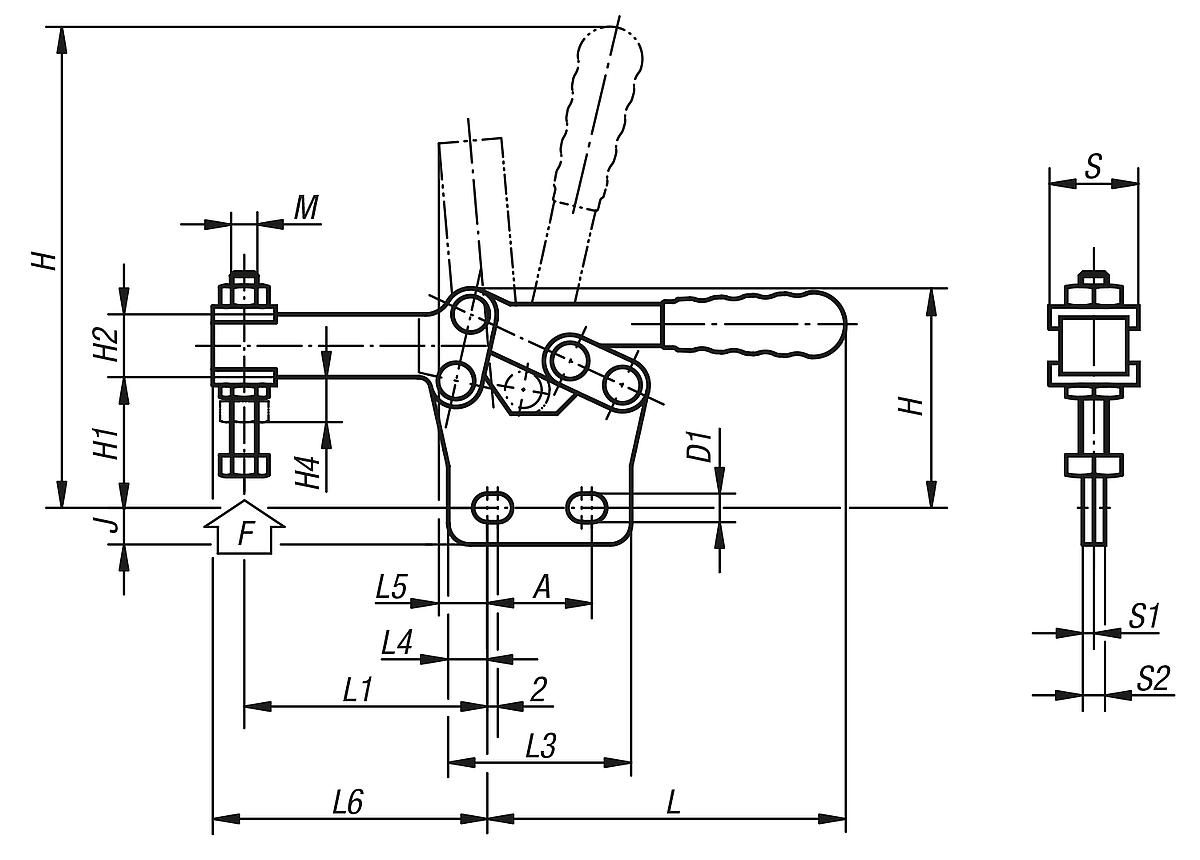

NLM 05130 Schnellspanner horizontal mit geradem Fuß
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05130-08
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05130-08
Hinweis:
Zubehör siehe 05200 – 05280.
Eigenschaften
| A max.: | 20 |
|---|---|
| A min.: | 16 |
| D: | M5x35 |
| D1: | 5,5 |
| F kN: | 0,8 |
| Gewicht ca. kg: | 0,095 |
| H1: | 25 |
| H2: | 12 |
| H4: | 10 |
| H max.: | 93 |
| H min.: | 42 |
| J: | 7 |
| L: | 76 |
| L1 max.: | 39 |
| L1 min.: | 18 |
| L3: | 35 |
| L4: | 7,5 |
| L5: | 10 |
| L6: | 44 |
| S: | 16 |
| S1: | 2 |
| S2: | 4 |
Dokumente
1
| Variante | A max. | A min. | D | D1 | F kN | Gewicht ca. kg | H1 | H2 | H4 | H max. | H min. | J | L | L1 max. | L1 min. | L3 | L4 | L5 | L6 | S | S1 | S2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122124 (05130-05) |
20 | 16 | M5x35 | 5,5 | 0,8 | 0,095 | 25 | 12 | 10 | 93 | 42 | 7 | 76 | 39 | 18 | 35 | 7,5 | 10 | 44 | 16 | 2 | 4 | ab 15,92 € |
|
10122125 (05130-06) |
28 | 24 | M6x48 | 5,5 | 1 | 0,200 | 36 | 14 | 11 | 132 | 58 | 6,5 | 106 | 51 | 26 | 45 | 8,5 | 14 | 60 | 19 | 3 | 6 | ab 20,03 € |
|
10122126 (05130-08) |
28 | 24 | M8x60 | 7 | 2,3 | 0,360 | 44 | 16 | 14 | 168 | 74 | 8 | 140 | 74 | 34 | 55 | 13,5 | 20 | 82 | 22 | 3 | 6 | ab 29,81 € |
|
10122127 (05130-10) |
44 | 40 | M10x70 | 9 | 3,5 | 0,510 | 61 | 20 | 18 | 213 | 96 | 9 | 172,5 | 90 | 40 | 65 | 10,5 | 20,5 | 100 | 26 | 3,5 | 7 | ab 34,80 € |
|
10122128 (05130-12) |
44 | 40 | M12x80 | 9 | 4,6 | 0,790 | 70 | 24 | 21 | 270 | 112 | 12 | 215 | 113 | 54 | 80 | 18 | 29 | 130 | 30 | 4 | 8 | ab 38,72 € |
