Produktnummer:
10122127
Herstellernummer:
05130-10
Hersteller:
Norelem

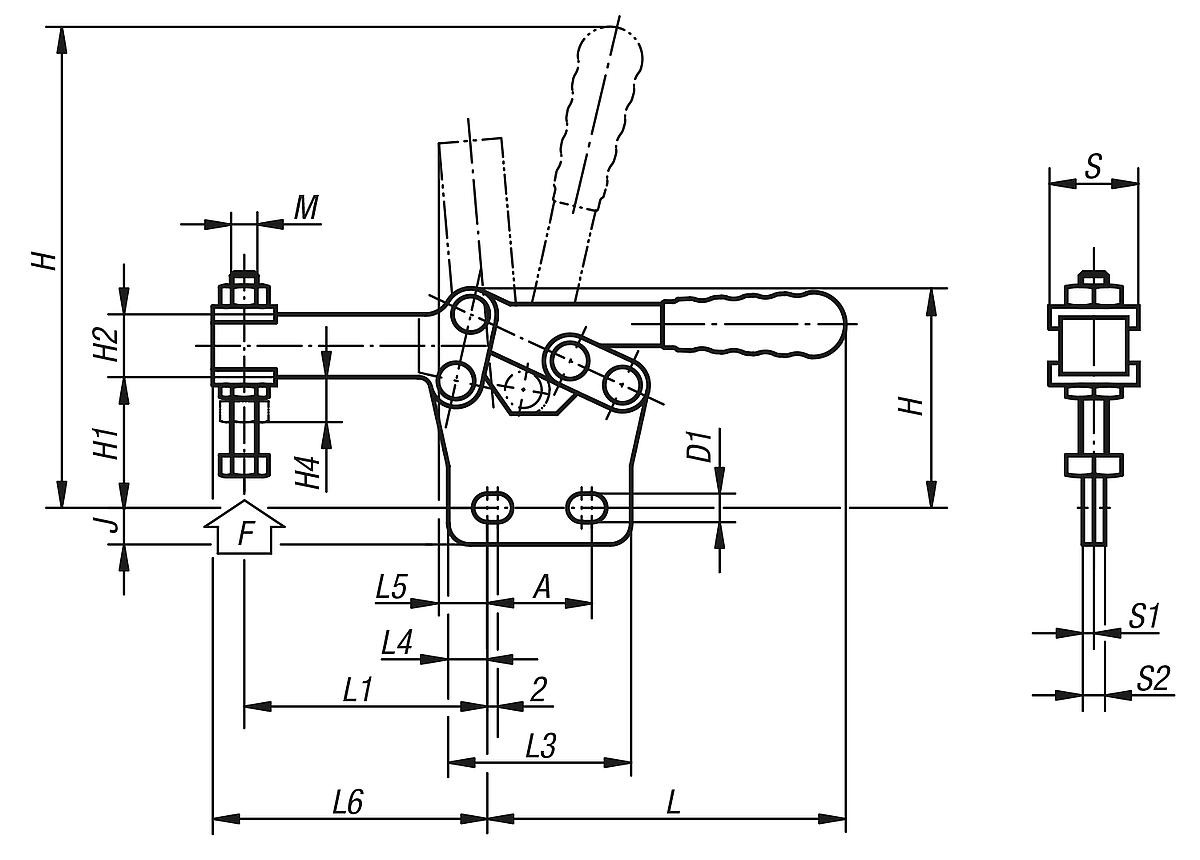

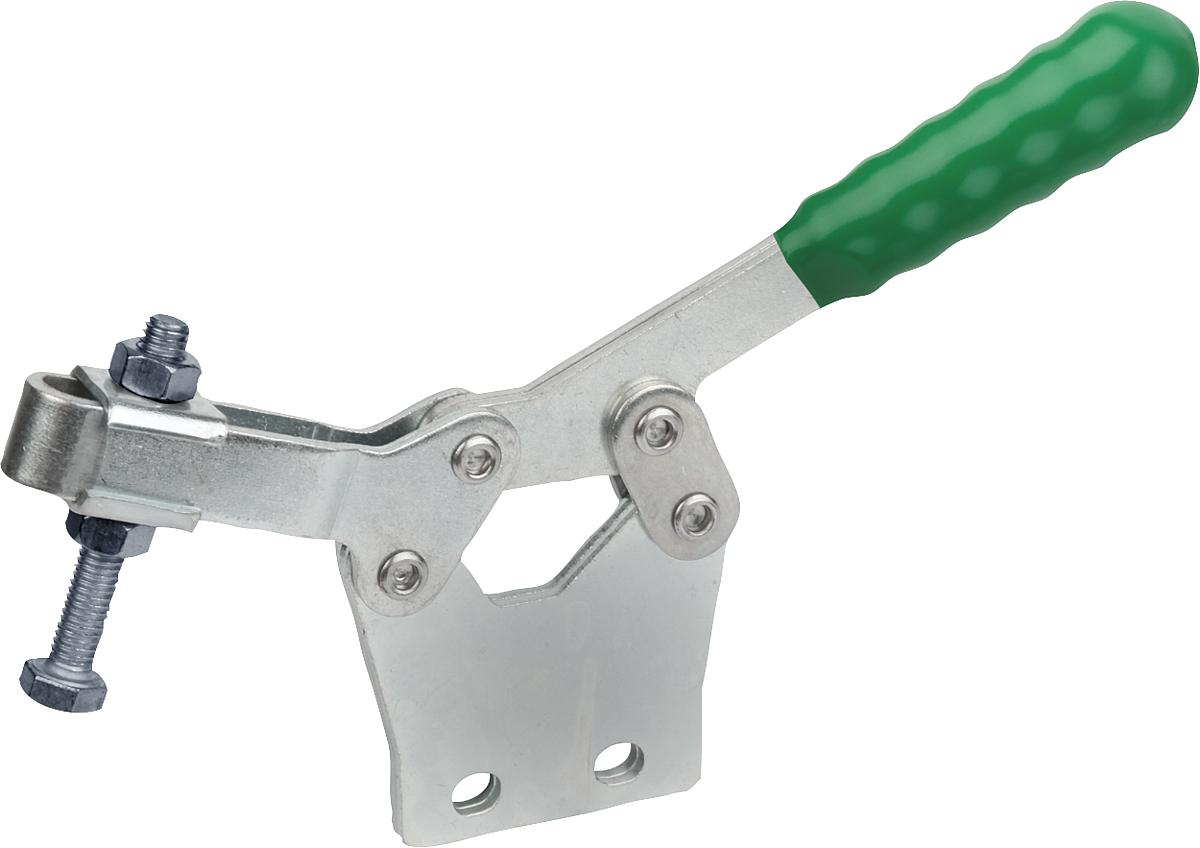

Norelem 05130-10 SCHNELLSPANNER HORIZONTAL, MIT GERADEM FUSS, M10X70
A max.:
44
A min.:
40
D:
M10x70
D1:
9
F kN:
3,5
Gewicht ca. kg:
0,510
H max.:
213
H min.:
96
H1:
61
H2:
20
H4:
18
J:
9
L:
172,5
L1 max.:
90
L1 min.:
40
L3:
65
L4:
10,5
L5:
20,5
L6:
100
S:
26
S1:
3,5
S2:
7
Produktnummer:
10122127
NLM 05130 Schnellspanner horizontal mit geradem Fuß
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05130-08
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05130-08
Hinweis:
Zubehör siehe 05200 – 05280.
Eigenschaften
| A max.: | 44 |
|---|---|
| A min.: | 40 |
| D: | M10x70 |
| D1: | 9 |
| F kN: | 3,5 |
| Gewicht ca. kg: | 0,510 |
| H1: | 61 |
| H2: | 20 |
| H4: | 18 |
| H max.: | 213 |
| H min.: | 96 |
| J: | 9 |
| L: | 172,5 |
| L1 max.: | 90 |
| L1 min.: | 40 |
| L3: | 65 |
| L4: | 10,5 |
| L5: | 20,5 |
| L6: | 100 |
| S: | 26 |
| S1: | 3,5 |
| S2: | 7 |
Dokumente
1
| Variante | A max. | A min. | D | D1 | F kN | Gewicht ca. kg | H1 | H2 | H4 | H max. | H min. | J | L | L1 max. | L1 min. | L3 | L4 | L5 | L6 | S | S1 | S2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122124 (05130-05) |
20 | 16 | M5x35 | 5,5 | 0,8 | 0,095 | 25 | 12 | 10 | 93 | 42 | 7 | 76 | 39 | 18 | 35 | 7,5 | 10 | 44 | 16 | 2 | 4 | ab 15,92 € |
|
10122125 (05130-06) |
28 | 24 | M6x48 | 5,5 | 1 | 0,200 | 36 | 14 | 11 | 132 | 58 | 6,5 | 106 | 51 | 26 | 45 | 8,5 | 14 | 60 | 19 | 3 | 6 | ab 20,03 € |
|
10122126 (05130-08) |
28 | 24 | M8x60 | 7 | 2,3 | 0,360 | 44 | 16 | 14 | 168 | 74 | 8 | 140 | 74 | 34 | 55 | 13,5 | 20 | 82 | 22 | 3 | 6 | ab 29,81 € |
|
10122127 (05130-10) |
44 | 40 | M10x70 | 9 | 3,5 | 0,510 | 61 | 20 | 18 | 213 | 96 | 9 | 172,5 | 90 | 40 | 65 | 10,5 | 20,5 | 100 | 26 | 3,5 | 7 | ab 34,80 € |
|
10122128 (05130-12) |
44 | 40 | M12x80 | 9 | 4,6 | 0,790 | 70 | 24 | 21 | 270 | 112 | 12 | 215 | 113 | 54 | 80 | 18 | 29 | 130 | 30 | 4 | 8 | ab 38,72 € |
