Produktnummer:
10122135
Herstellernummer:
05170-012
Hersteller:
Norelem

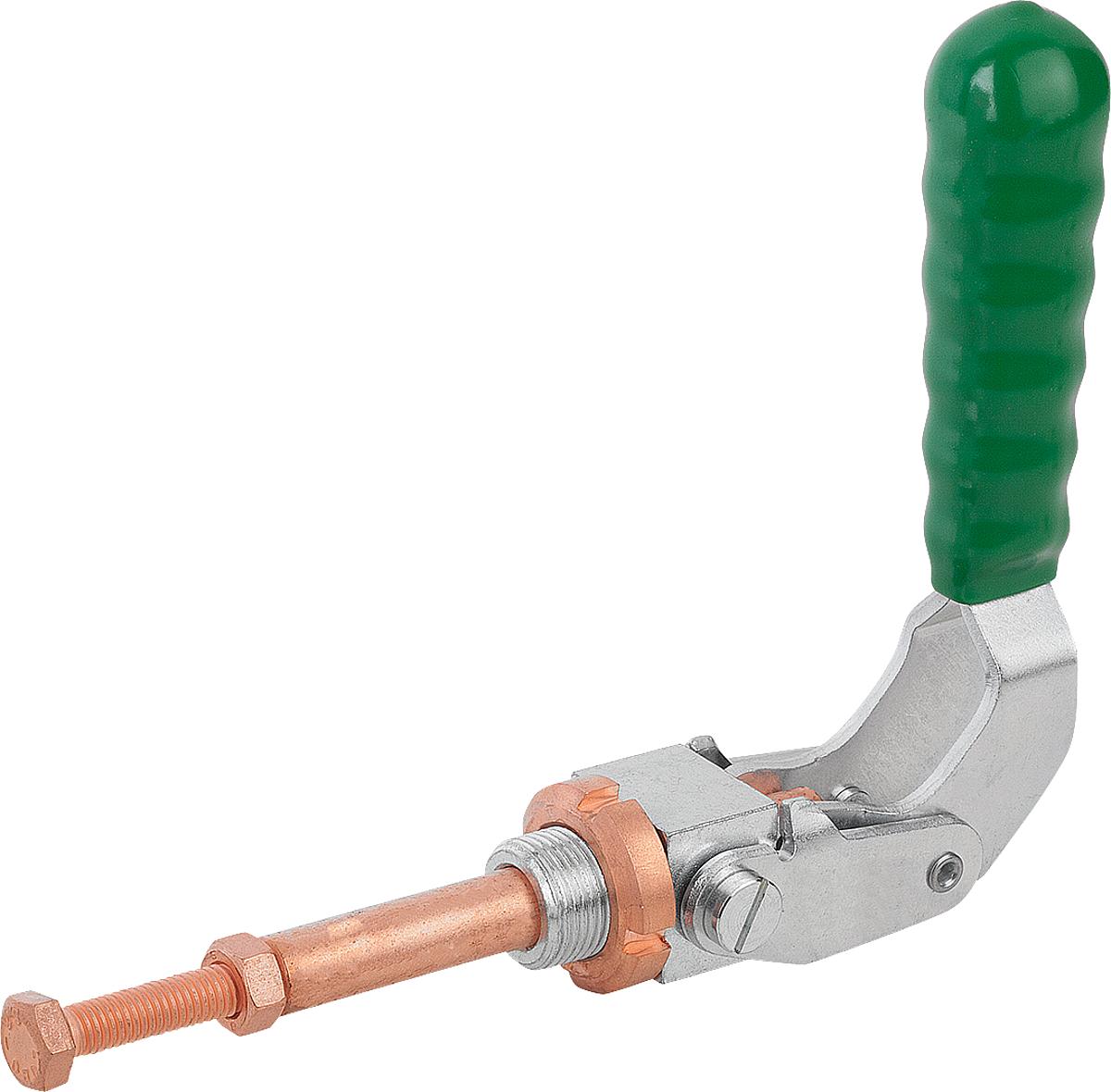

Norelem 05170-012 SCHNELLSPANNER MIT SCHUBSTANGE, D1=12
D:
M8x40
D1:
12
D2:
M20x1,5
F kN:
1,5
Gewicht ca. kg:
0,420
H:
139
H1:
25
H2:
28
L:
32
L1:
75
L2:
60
L3:
50
L4:
20
L5:
18
L6:
170
L7:
30
L8:
30
S:
8
Taststange:
40
Produktnummer:
10122135

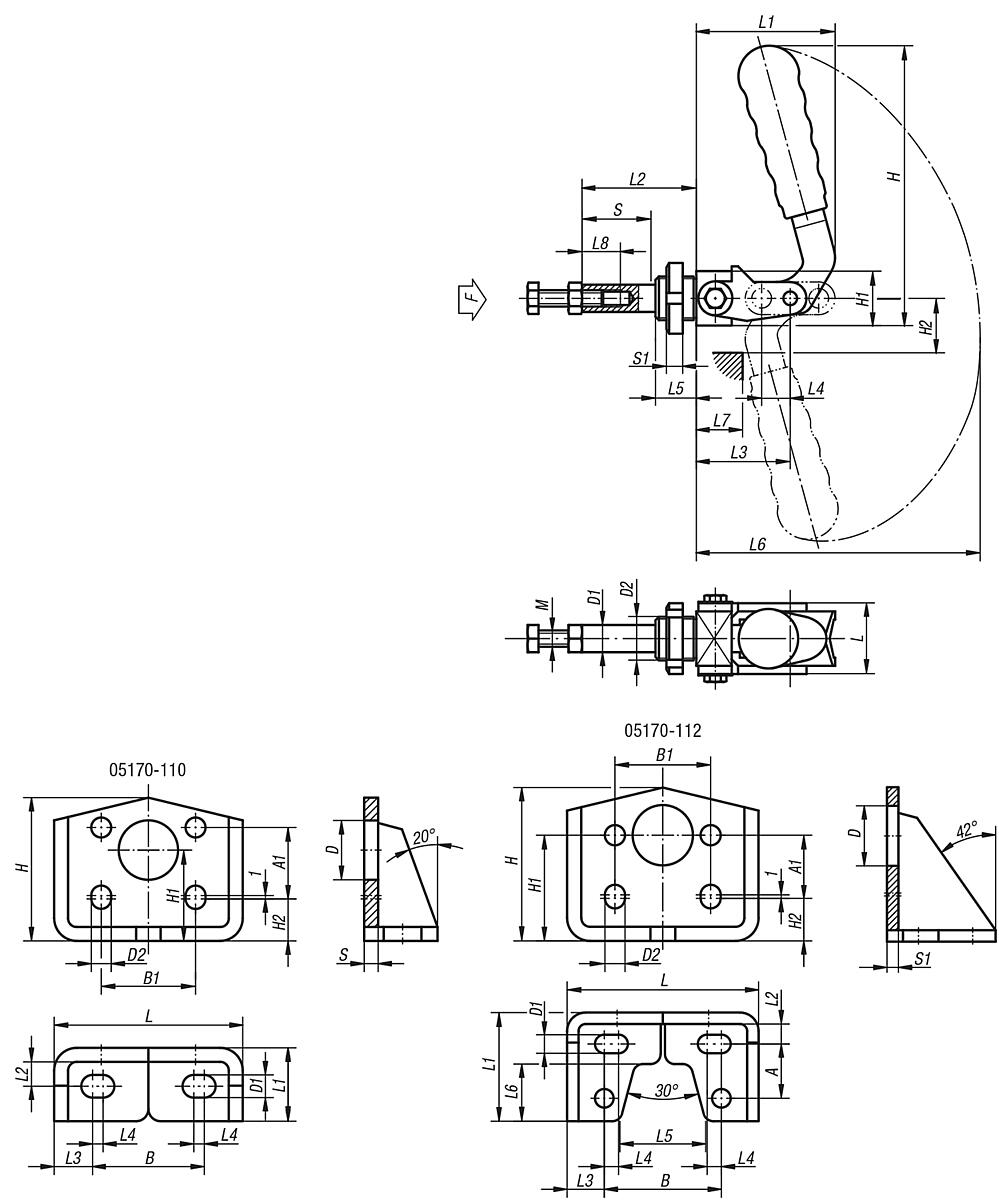

NLM 05170_SP Schnellspanner
Beschreibung
Werkstoff:
Körper und Schubstange Vergütungsstahl 1.0501, Hebelteile Stahlblech DD11 1.0332.
Ausführung:
Körper und Hebelteile verzinkt, Achsbolzen vergütet, Kunststoffgriff ölbeständig.
Hinweis:
Der Spanner kann mit einer Konsole befestigt oder mit seinem stirnseitigen Gewinde in Vorrichtungen eingeschraubt werden.
Körper und Schubstange Vergütungsstahl 1.0501, Hebelteile Stahlblech DD11 1.0332.
Ausführung:
Körper und Hebelteile verzinkt, Achsbolzen vergütet, Kunststoffgriff ölbeständig.
Hinweis:
Der Spanner kann mit einer Konsole befestigt oder mit seinem stirnseitigen Gewinde in Vorrichtungen eingeschraubt werden.
Eigenschaften
| D: | M8x40 |
|---|---|
| D1: | 12 |
| D2: | M20x1,5 |
| F kN: | 1,5 |
| Gewicht ca. kg: | 0,420 |
| H: | 139 |
| H1: | 25 |
| H2: | 28 |
| L: | 32 |
| L1: | 75 |
| L2: | 60 |
| L3: | 50 |
| L4: | 20 |
| L5: | 18 |
| L6: | 170 |
| L7: | 30 |
| L8: | 30 |
| S: | 8 |
| Taststange: | 40 |
Dokumente
1
| Variante | D | D1 | D2 | F kN | Gewicht ca. kg | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | S | Taststange | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122134 (05170-010) |
M6x30 | 10 | M16x1,5 | 1 | 0,200 | 101 | 20 | 20 | 26 | 52 | 42 | 34 | 13 | 15 | 130 | 18 | 20 | 6 | 26 | ab 31,89 € |
|
10122135 (05170-012) |
M8x40 | 12 | M20x1,5 | 1,5 | 0,420 | 139 | 25 | 28 | 32 | 75 | 60 | 50 | 20 | 18 | 170 | 30 | 30 | 8 | 40 | ab 37,95 € |
|
10122136 (05170-016) |
M10x50 | 16 | M27x1,5 | 3,5 | 0,850 | 155 | 32 | 44 | 40 | 105 | 92 | 78 | 35 | 20 | 213 | 60 | 35 | 8 | 70 | ab 53,54 € |
