Produktnummer:
10122136
Herstellernummer:
05170-016
Hersteller:
Norelem

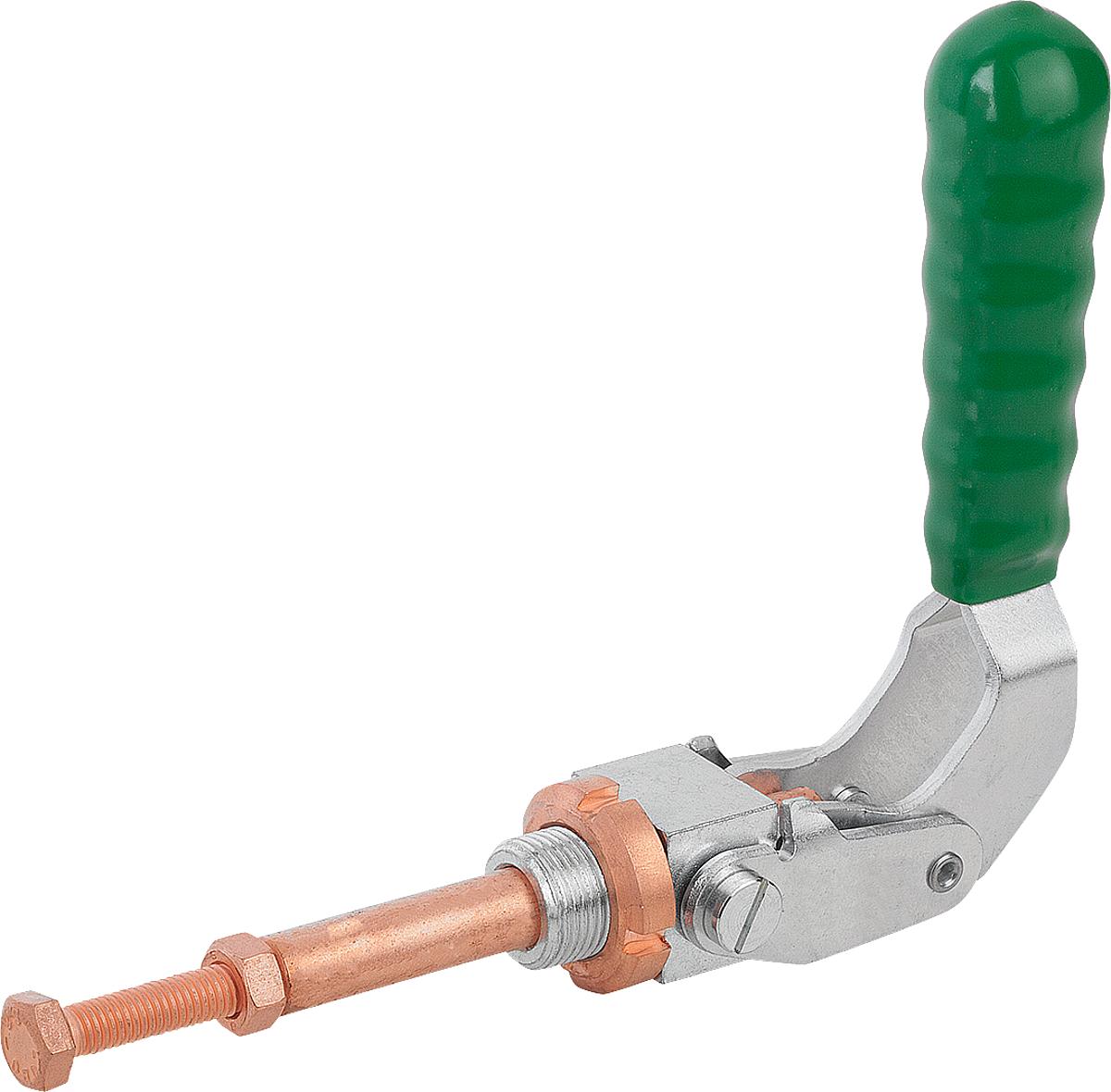

Norelem 05170-016 SCHNELLSPANNER MIT SCHUBSTANGE, D1=16
D:
M10x50
D1:
16
D2:
M27x1,5
F kN:
3,5
Gewicht ca. kg:
0,850
H:
155
H1:
32
H2:
44
L:
40
L1:
105
L2:
92
L3:
78
L4:
35
L5:
20
L6:
213
L7:
60
L8:
35
S:
8
Taststange:
70
Produktnummer:
10122136

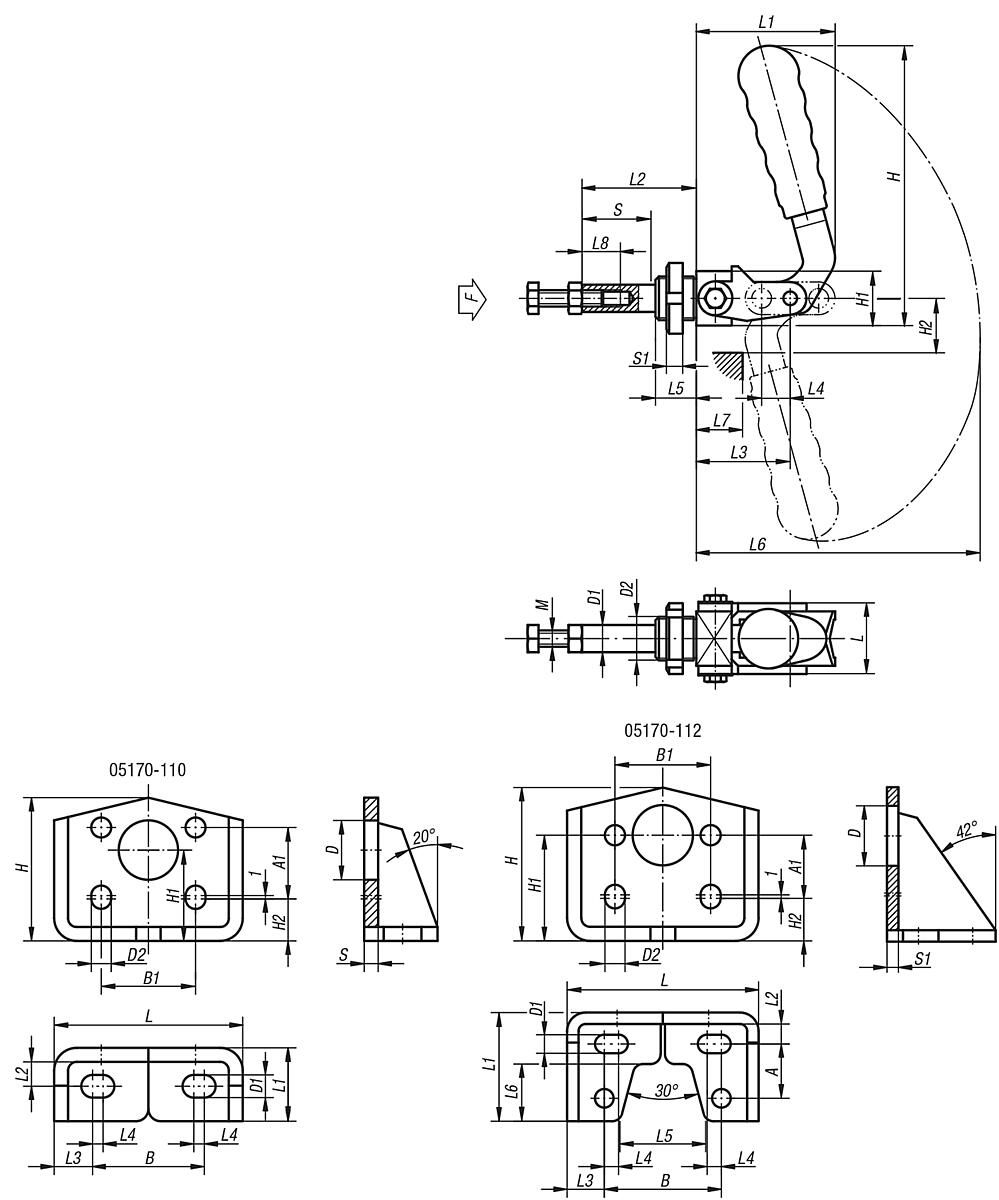

NLM 05170_SP Schnellspanner
Beschreibung
Werkstoff:
Körper und Schubstange Vergütungsstahl 1.0501, Hebelteile Stahlblech DD11 1.0332.
Ausführung:
Körper und Hebelteile verzinkt, Achsbolzen vergütet, Kunststoffgriff ölbeständig.
Hinweis:
Der Spanner kann mit einer Konsole befestigt oder mit seinem stirnseitigen Gewinde in Vorrichtungen eingeschraubt werden.
Körper und Schubstange Vergütungsstahl 1.0501, Hebelteile Stahlblech DD11 1.0332.
Ausführung:
Körper und Hebelteile verzinkt, Achsbolzen vergütet, Kunststoffgriff ölbeständig.
Hinweis:
Der Spanner kann mit einer Konsole befestigt oder mit seinem stirnseitigen Gewinde in Vorrichtungen eingeschraubt werden.
Eigenschaften
| D: | M10x50 |
|---|---|
| D1: | 16 |
| D2: | M27x1,5 |
| F kN: | 3,5 |
| Gewicht ca. kg: | 0,850 |
| H: | 155 |
| H1: | 32 |
| H2: | 44 |
| L: | 40 |
| L1: | 105 |
| L2: | 92 |
| L3: | 78 |
| L4: | 35 |
| L5: | 20 |
| L6: | 213 |
| L7: | 60 |
| L8: | 35 |
| S: | 8 |
| Taststange: | 70 |
Dokumente
1
| Variante | D | D1 | D2 | F kN | Gewicht ca. kg | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | S | Taststange | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122134 (05170-010) |
M6x30 | 10 | M16x1,5 | 1 | 0,200 | 101 | 20 | 20 | 26 | 52 | 42 | 34 | 13 | 15 | 130 | 18 | 20 | 6 | 26 | ab 31,89 € |
|
10122135 (05170-012) |
M8x40 | 12 | M20x1,5 | 1,5 | 0,420 | 139 | 25 | 28 | 32 | 75 | 60 | 50 | 20 | 18 | 170 | 30 | 30 | 8 | 40 | ab 37,95 € |
|
10122136 (05170-016) |
M10x50 | 16 | M27x1,5 | 3,5 | 0,850 | 155 | 32 | 44 | 40 | 105 | 92 | 78 | 35 | 20 | 213 | 60 | 35 | 8 | 70 | ab 53,54 € |
