Produktnummer:
10122165
Herstellernummer:
05350-04
Hersteller:
Norelem

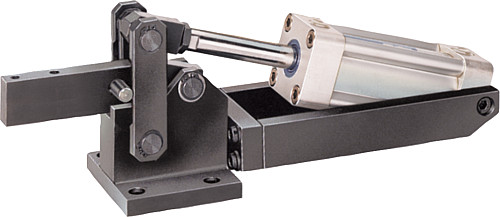

Norelem 05350-04 PNEUMATIKSPANNER SENKRECHT, SCHWERE AUSFÜHRUNG
A:
15
B:
82
C:
52
D:
11
E:
54
F:
20
G:
70
H:
57
I:
30
K:
10
L:
77
M:
90
N:
109
O:
M12x1,25
P:
6,2
R:
G¼
S:
47
T:
277
Produktnummer:
10122165
NLM 05350 Pneumatikspanner senkrecht schwere Ausführung
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 05350-06
Hinweis:
Der doppeltwirkende FESTO Pneumatikzylinder garantiert eine hohe Lebensdauer.
Die Befestigungsschrauben der Achsen sind mit LOCTITE gesichert.
Der Magnetkolben ist für eine elektrische Endlagenabfrage vorbereitet.
VL = Luftverbrauch je Doppelhub in dm³ bei 6 bar.
Beachten:
Die in der Tabelle angegebenen Kräfte F1 und F2 sind Haltekräfte; F3 und F4 sind Spannkräfte.
Vergütungsstahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 05350-06
Hinweis:
Der doppeltwirkende FESTO Pneumatikzylinder garantiert eine hohe Lebensdauer.
Die Befestigungsschrauben der Achsen sind mit LOCTITE gesichert.
Der Magnetkolben ist für eine elektrische Endlagenabfrage vorbereitet.
VL = Luftverbrauch je Doppelhub in dm³ bei 6 bar.
Beachten:
Die in der Tabelle angegebenen Kräfte F1 und F2 sind Haltekräfte; F3 und F4 sind Spannkräfte.
Eigenschaften

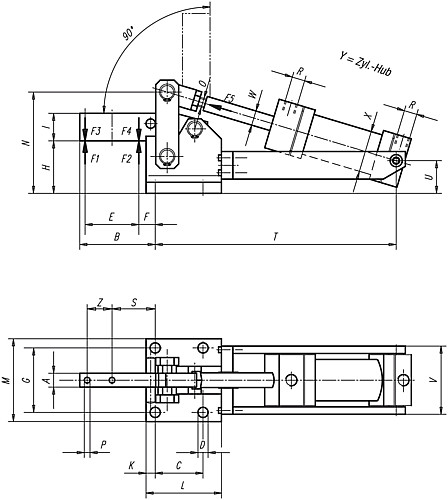

| A: | 15 |
|---|---|
| B: | 82 |
| C: | 52 |
| D: | 11 |
| E: | 54 |
| F: | 20 |
| G: | 70 |
| H: | 57 |
| I: | 30 |
| K: | 10 |
| L: | 77 |
| M: | 90 |
| N: | 109 |
| O: | M12x1,25 |
| P: | 6,2 |
| R: | G¼ |
| S: | 47 |
| T: | 277 |
Dokumente
1

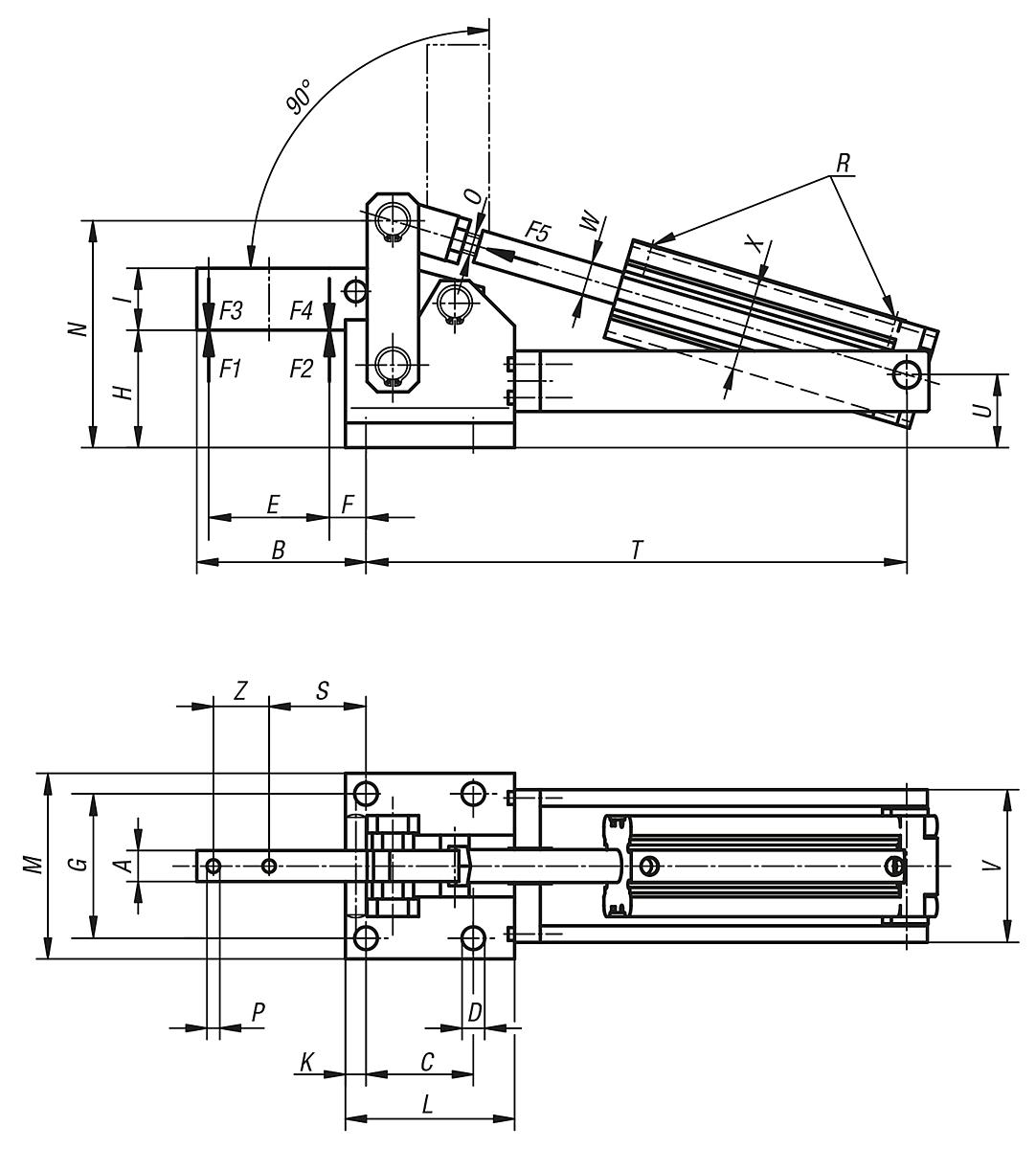

| Variante | L | H | A | I | D | K | M | B | E | C | F | G | N | O | P | R | S | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122167 (05350-08) |
112,5 | 86 | 30 | 60 | 13 | 12,5 | 135 | 128 | 95 | 80 | 22 | 111 | 176 | M16x1,5 | 13,2 | G¼ | 69,5 | 383 | ab 1.169,44 € |
|
10122165 (05350-04) |
77 | 57 | 15 | 30 | 11 | 10 | 90 | 82 | 54 | 52 | 20 | 70 | 109 | M12x1,25 | 6,2 | G¼ | 47 | 277 | ab 710,99 € |
|
10122166 (05350-06) |
85 | 61 | 20 | 40 | 11 | 11 | 105 | 90 | 60 | 55 | 21 | 83 | 129 | M16x1,5 | 8,2 | G¼ | 53 | 315 | ab 857,02 € |
