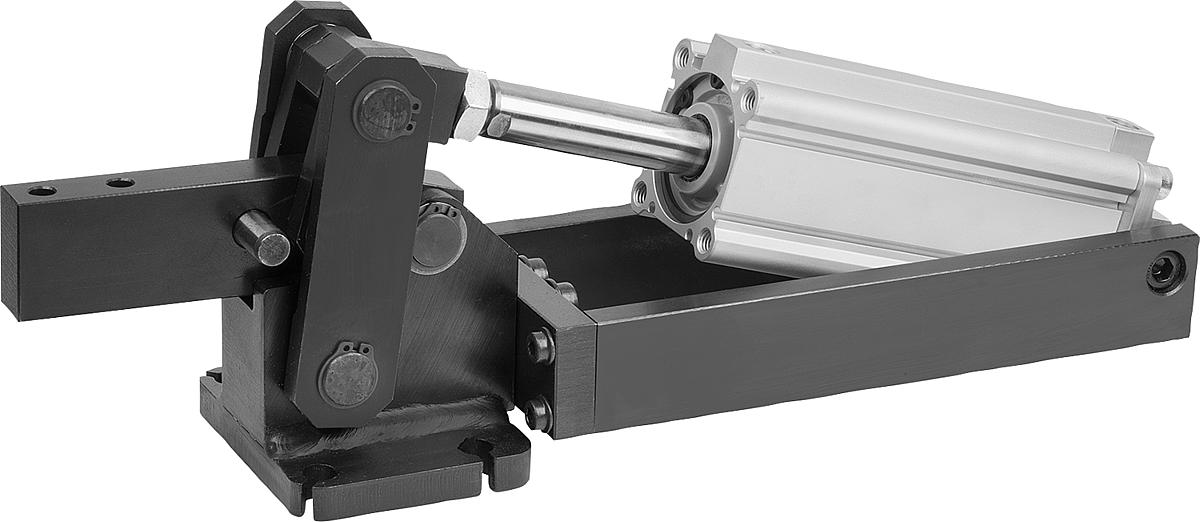

NLM 05350 Pneumatikspanner senkrecht schwere Ausführung

Beschreibung
Werkstoff:
Vergütungsstahl.

Ausführung:
brüniert.

Bestellbeispiel:
nlm 05350-06

Hinweis:
Der doppeltwirkende FESTO Pneumatikzylinder garantiert eine hohe Lebensdauer.
Die Befestigungsschrauben der Achsen sind mit LOCTITE gesichert.
Der Magnetkolben ist für eine elektrische Endlagenabfrage vorbereitet.

VL = Luftverbrauch je Doppelhub in dm³ bei 6 bar.

Beachten:

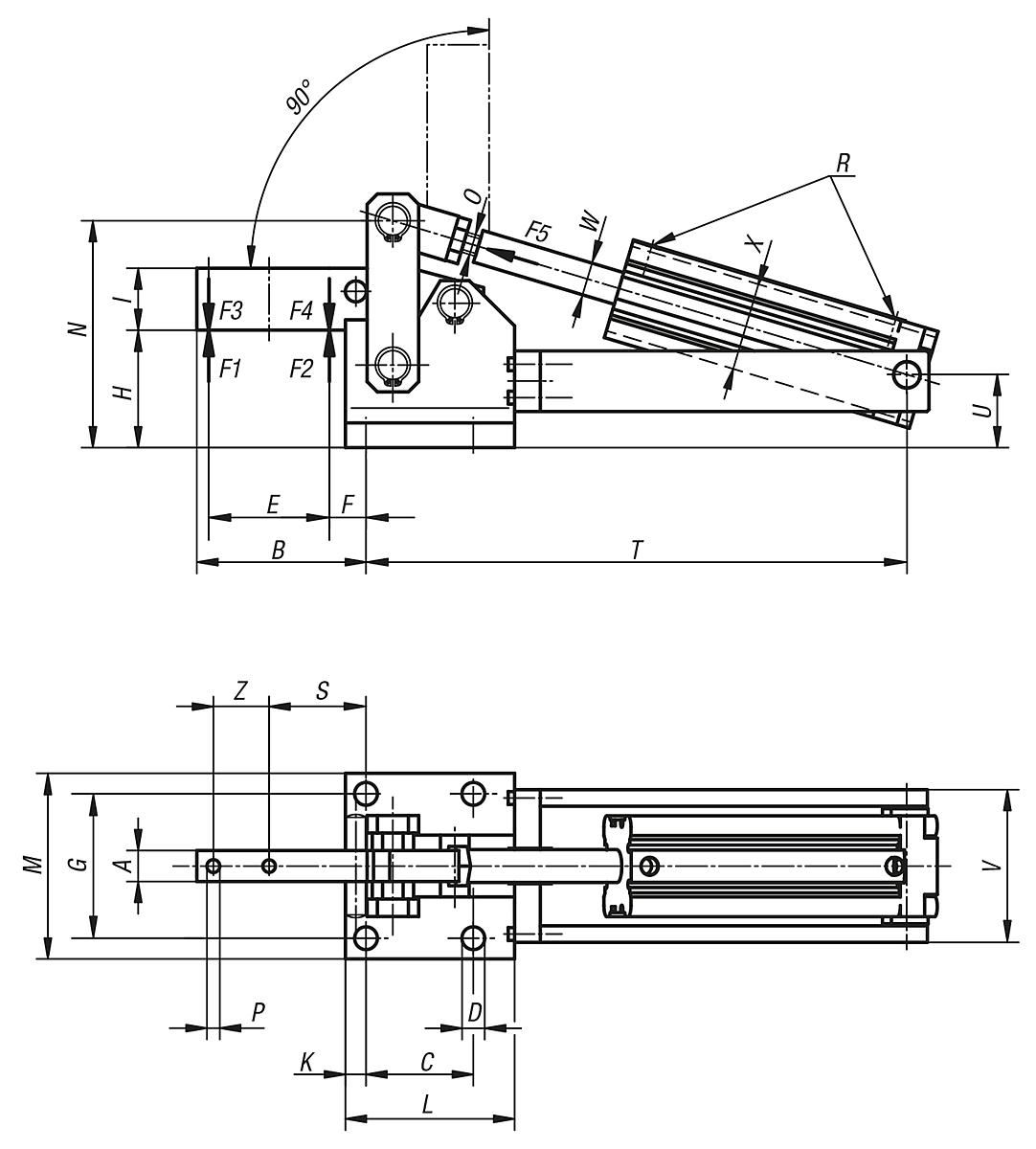

Die in der Tabelle angegebenen Kräfte F1 und F2 sind Haltekräfte; F3 und F4 sind Spannkräfte.


Eigenschaften
A: 20
B: 90
C: 55
D: 11
E: 60
F: 21
G: 83
H: 61
I: 40
K: 11
L: 85
M: 105
N: 129
O: M16x1,5
P: 8,2
R: G¼
S: 53
T: 315
Dokumente
1
Variante A B C D E F G H I K L M N O P R S T Preis
10122165
(05350-04)
15 82 52 11 54 20 70 57 30 10 77 90 109 M12x1,25 6,2 G¼ 47 277 ab 710,99 €
10122166
(05350-06)
20 90 55 11 60 21 83 61 40 11 85 105 129 M16x1,5 8,2 G¼ 53 315 ab 857,02 €
10122167
(05350-08)
30 128 80 13 95 22 111 86 60 12,5 112,5 135 176 M16x1,5 13,2 G¼ 69,5 383 ab 1.169,44 €
