Produktnummer:
10122323
Herstellernummer:
05560-1702041
Hersteller:
Norelem

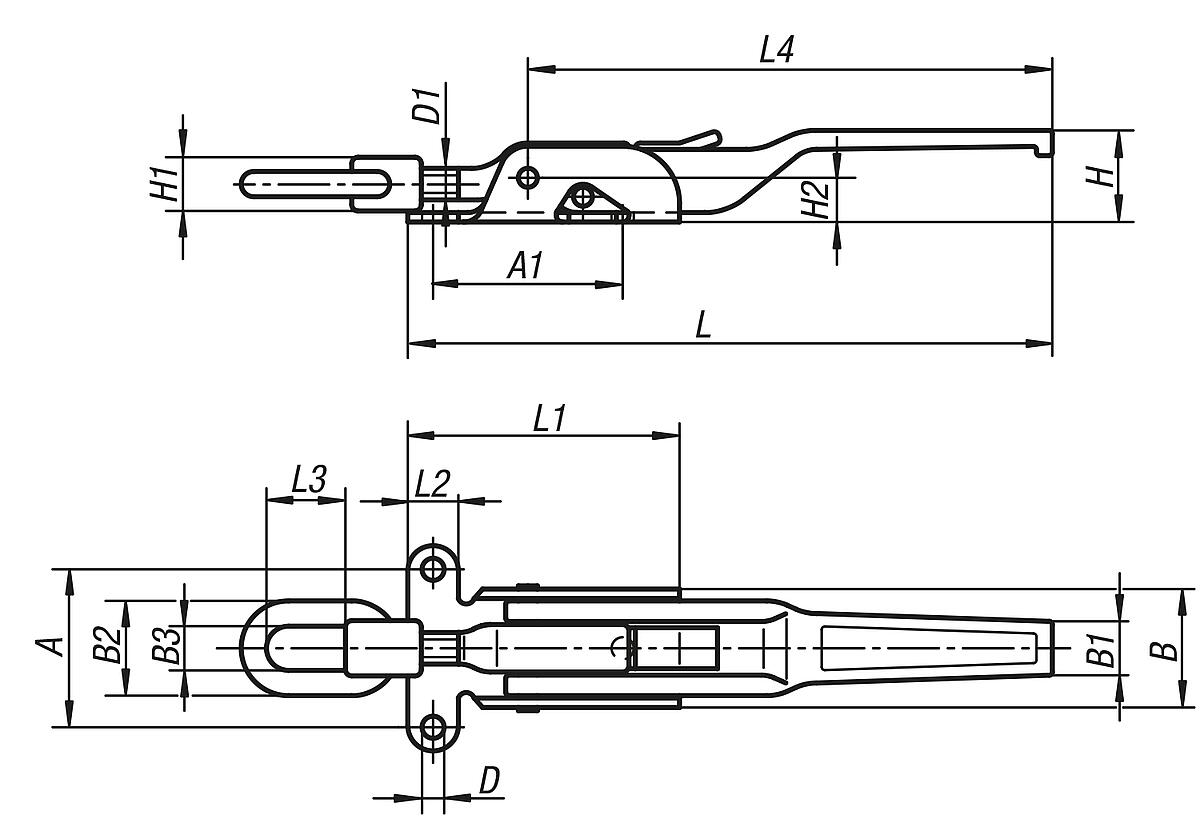

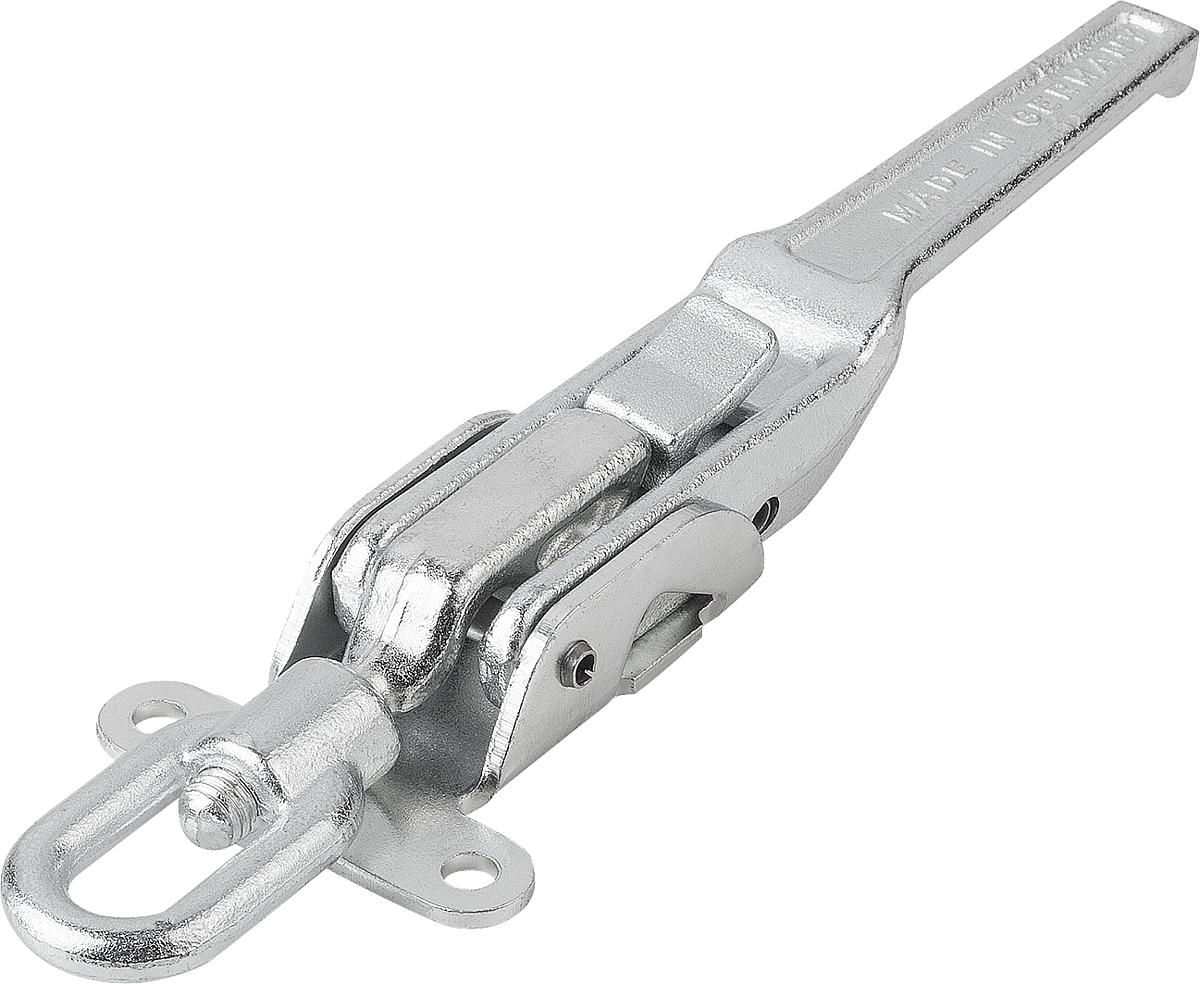

Norelem 05560-1702041 SPANNVERSCHLUSS EINSTELLBAR, FORM A, STAHL
A:
50
A1:
62
B:
37
B1:
18
B2:
30
B3:
14
D:
7
D1:
M10
Form:
A
Gewicht ca. kg:
0,490
H:
30
H1:
17
H2:
14
Haltekraft F1 N:
40000
L:
204
L1:
86
L2:
16
L3:
25
L4:
165
Produktnummer:
10122323

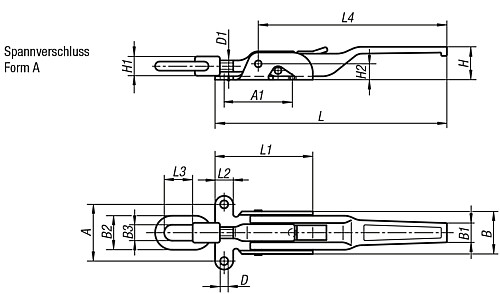

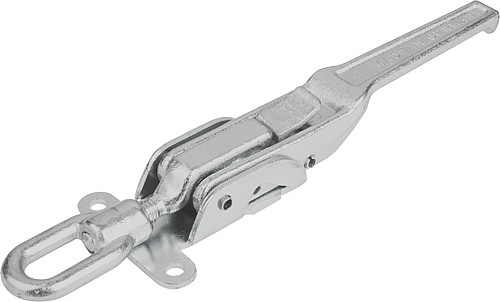

NLM 05560_SVA Spannverschlüsse einstellbar, schwere Ausführung, Form A
Beschreibung
Werkstoff:
Stahl.
Ausführung:
verzinkt und blau chromatiert.
Gegenhaken Form B (anschweißbar), blank.
Hinweis:
Schwere, geschmiedete Spannverschlüsse für hohe Zugbelastungen, die vorzugsweise im Nutzfahrzeug- und Landmaschinenbau sowie bei Baumaschinen eingesetzt werden. Im geschlossenen Zustand ist der Verschluss durch eine Raste gegen ungewolltes Öffnen gesichert.
Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (D1) verstellt werden.
Gegenhaken in der gewünschten Ausführung bitte separat bestellen.
Stahl.
Ausführung:
verzinkt und blau chromatiert.
Gegenhaken Form B (anschweißbar), blank.
Hinweis:
Schwere, geschmiedete Spannverschlüsse für hohe Zugbelastungen, die vorzugsweise im Nutzfahrzeug- und Landmaschinenbau sowie bei Baumaschinen eingesetzt werden. Im geschlossenen Zustand ist der Verschluss durch eine Raste gegen ungewolltes Öffnen gesichert.
Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (D1) verstellt werden.
Gegenhaken in der gewünschten Ausführung bitte separat bestellen.
Eigenschaften
| A: | 50 |
|---|---|
| A1: | 62 |
| B: | 37 |
| B1: | 18 |
| B2: | 30 |
| B3: | 14 |
| D: | 7 |
| D1: | M10 |
| Form: | A |
| Gewicht ca. kg: | 0,490 |
| H: | 30 |
| H1: | 17 |
| H2: | 14 |
| Haltekraft F1 N: | 40000 |
| L: | 204 |
| L1: | 86 |
| L2: | 16 |
| L3: | 25 |
| L4: | 165 |
Dokumente
1
| Variante | A | A1 | B | B1 | B2 | B3 | D | D1 | Form | Gewicht ca. kg | H | H1 | H2 | Haltekraft F1 N | L | L1 | L2 | L3 | L4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122323 (05560-1702041) |
50 | 62 | 37 | 18 | 30 | 14 | 7 | M10 | A | 0,490 | 30 | 17 | 14 | 40000 | 204 | 86 | 16 | 25 | 165 | ab 55,33 € |
|
10122324 (05560-1852371) |
65 | 82 | 50 | 20 | 36 | 15 | 8,5 | M14x1,5 | A | 1,020 | 32 | 20 | 18 | 40000 | 237 | 104 | 21 | 40 | 190 | ab 74,85 € |
