Produktnummer:
10122324
Herstellernummer:
05560-1852371
Hersteller:
Norelem

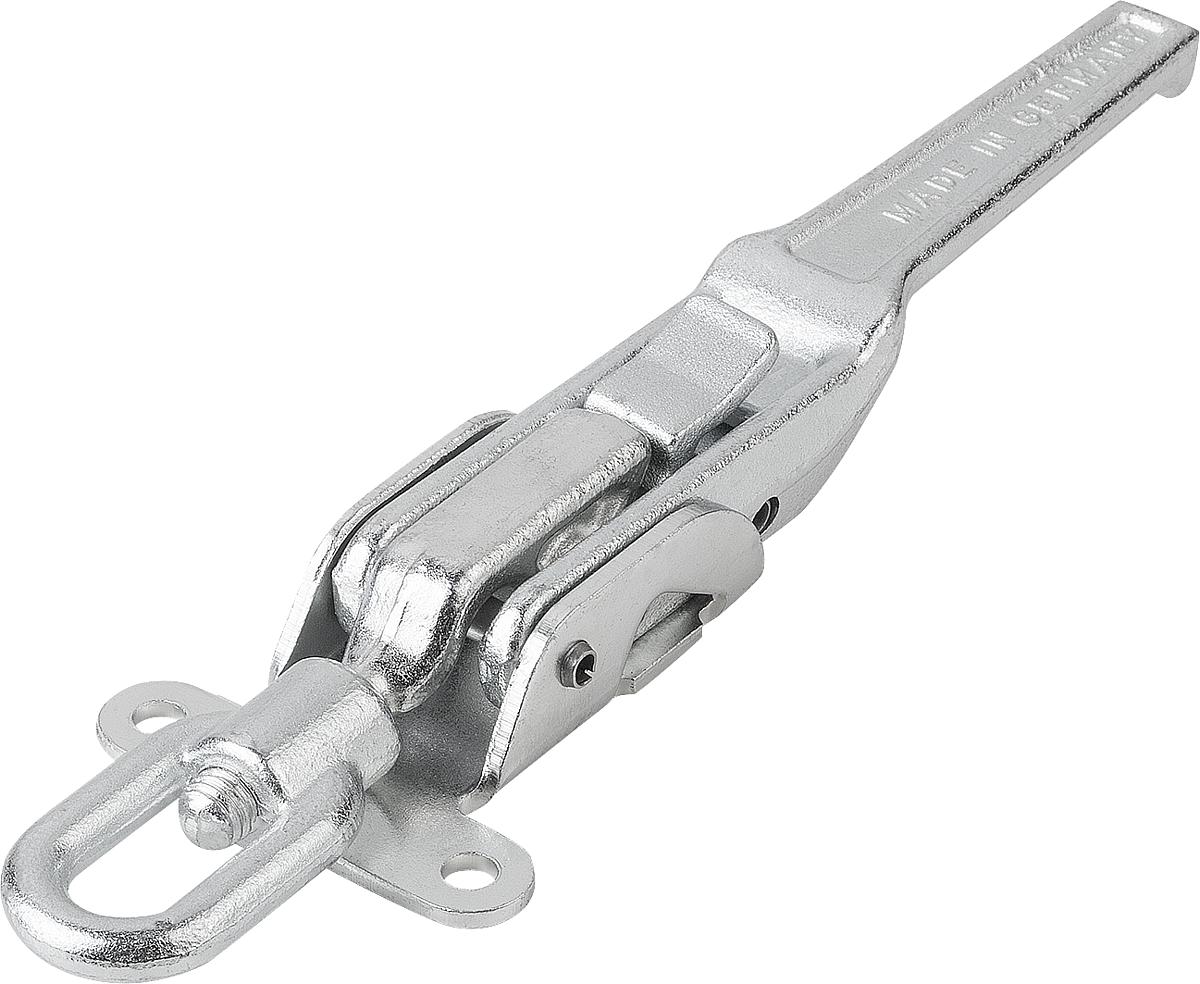

Norelem 05560-1852371 SPANNVERSCHLUSS EINSTELLBAR, FORM A, STAHL
A:
65
A1:
82
B:
50
B1:
20
B2:
36
B3:
15
D:
8,5
D1:
M14x1,5
Form:
A
Gewicht ca. kg:
1,020
H:
32
H1:
20
H2:
18
Haltekraft F1 N:
40000
L:
237
L1:
104
L2:
21
L3:
40
L4:
190
Produktnummer:
10122324

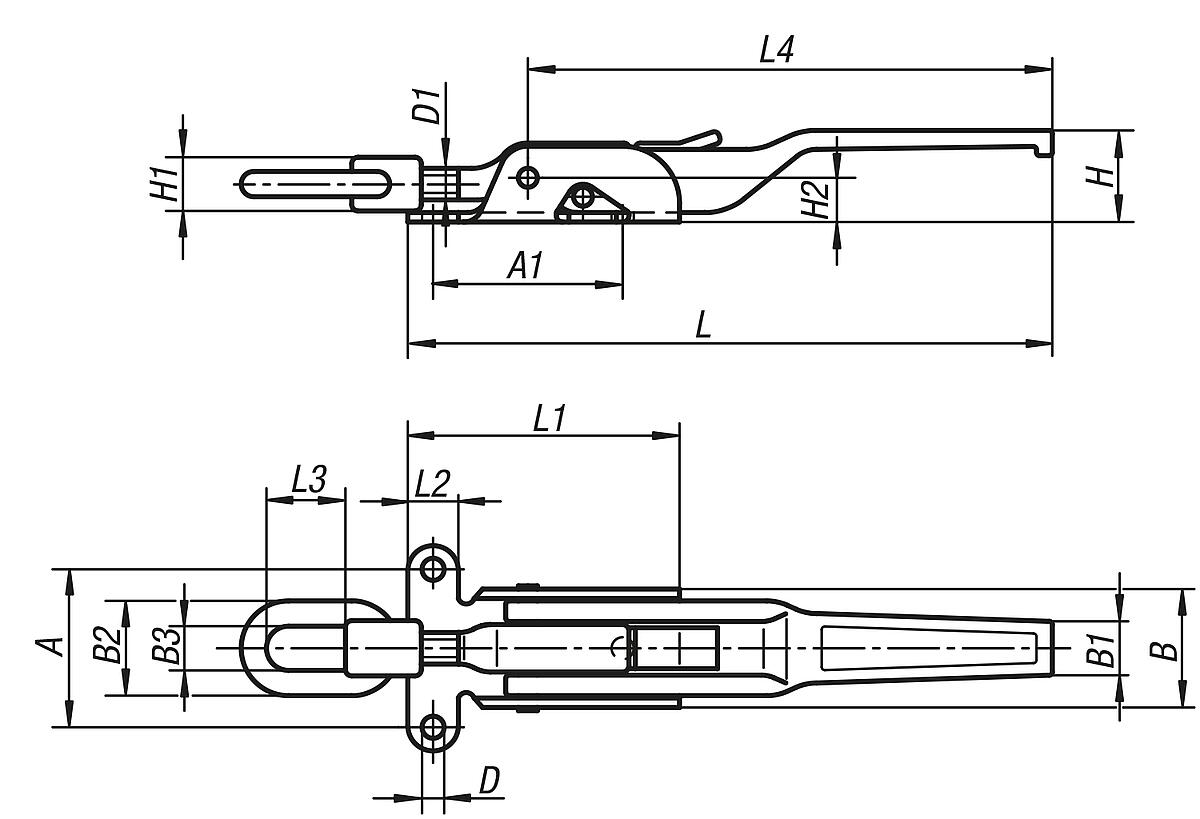

NLM 05560_SVA Spannverschlüsse einstellbar, schwere Ausführung, Form A
Beschreibung
Werkstoff:
Stahl.
Ausführung:
verzinkt und blau chromatiert.
Gegenhaken Form B (anschweißbar), blank.
Hinweis:
Schwere, geschmiedete Spannverschlüsse für hohe Zugbelastungen, die vorzugsweise im Nutzfahrzeug- und Landmaschinenbau sowie bei Baumaschinen eingesetzt werden. Im geschlossenen Zustand ist der Verschluss durch eine Raste gegen ungewolltes Öffnen gesichert.
Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (D1) verstellt werden.
Gegenhaken in der gewünschten Ausführung bitte separat bestellen.
Stahl.
Ausführung:
verzinkt und blau chromatiert.
Gegenhaken Form B (anschweißbar), blank.
Hinweis:
Schwere, geschmiedete Spannverschlüsse für hohe Zugbelastungen, die vorzugsweise im Nutzfahrzeug- und Landmaschinenbau sowie bei Baumaschinen eingesetzt werden. Im geschlossenen Zustand ist der Verschluss durch eine Raste gegen ungewolltes Öffnen gesichert.
Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (D1) verstellt werden.
Gegenhaken in der gewünschten Ausführung bitte separat bestellen.
Eigenschaften
| A: | 65 |
|---|---|
| A1: | 82 |
| B: | 50 |
| B1: | 20 |
| B2: | 36 |
| B3: | 15 |
| D: | 8,5 |
| D1: | M14x1,5 |
| Form: | A |
| Gewicht ca. kg: | 1,020 |
| H: | 32 |
| H1: | 20 |
| H2: | 18 |
| Haltekraft F1 N: | 40000 |
| L: | 237 |
| L1: | 104 |
| L2: | 21 |
| L3: | 40 |
| L4: | 190 |
Dokumente
1
| Variante | A | A1 | B | B1 | B2 | B3 | D | D1 | Form | Gewicht ca. kg | H | H1 | H2 | Haltekraft F1 N | L | L1 | L2 | L3 | L4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122323 (05560-1702041) |
50 | 62 | 37 | 18 | 30 | 14 | 7 | M10 | A | 0,490 | 30 | 17 | 14 | 40000 | 204 | 86 | 16 | 25 | 165 | ab 55,33 € |
|
10122324 (05560-1852371) |
65 | 82 | 50 | 20 | 36 | 15 | 8,5 | M14x1,5 | A | 1,020 | 32 | 20 | 18 | 40000 | 237 | 104 | 21 | 40 | 190 | ab 74,85 € |
