Produktnummer:
10115493
Hersteller:
Norelem

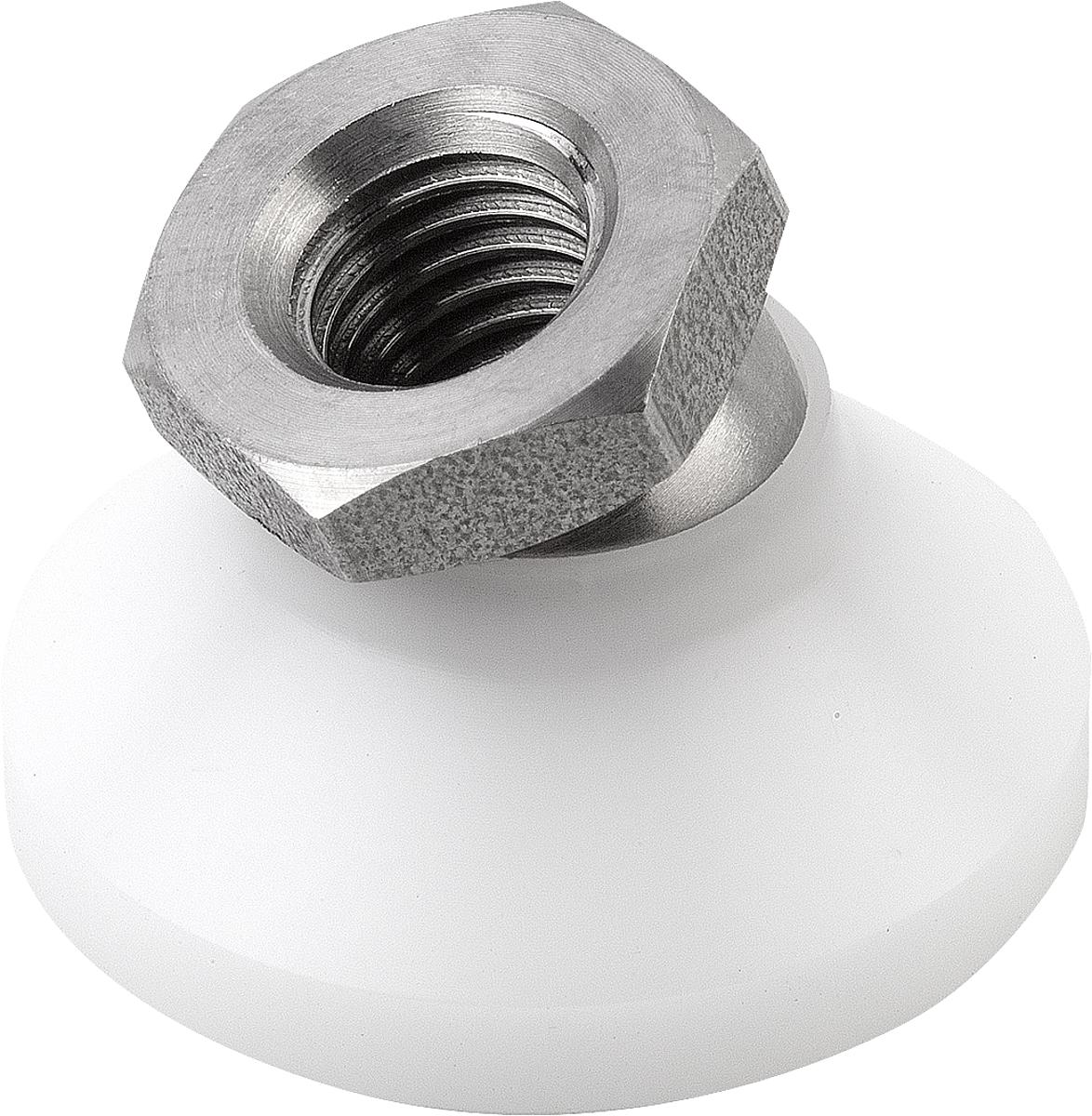

Norelem 07144-220 GELENKTELLER FORM D, D1=M20, D2=60
Belastbarkeit max. kN (nur bei statischer Belastung):
22
D1:
M20
D2:
60
Form:
D
H1:
42
H2:
8
SW:
30
T:
18

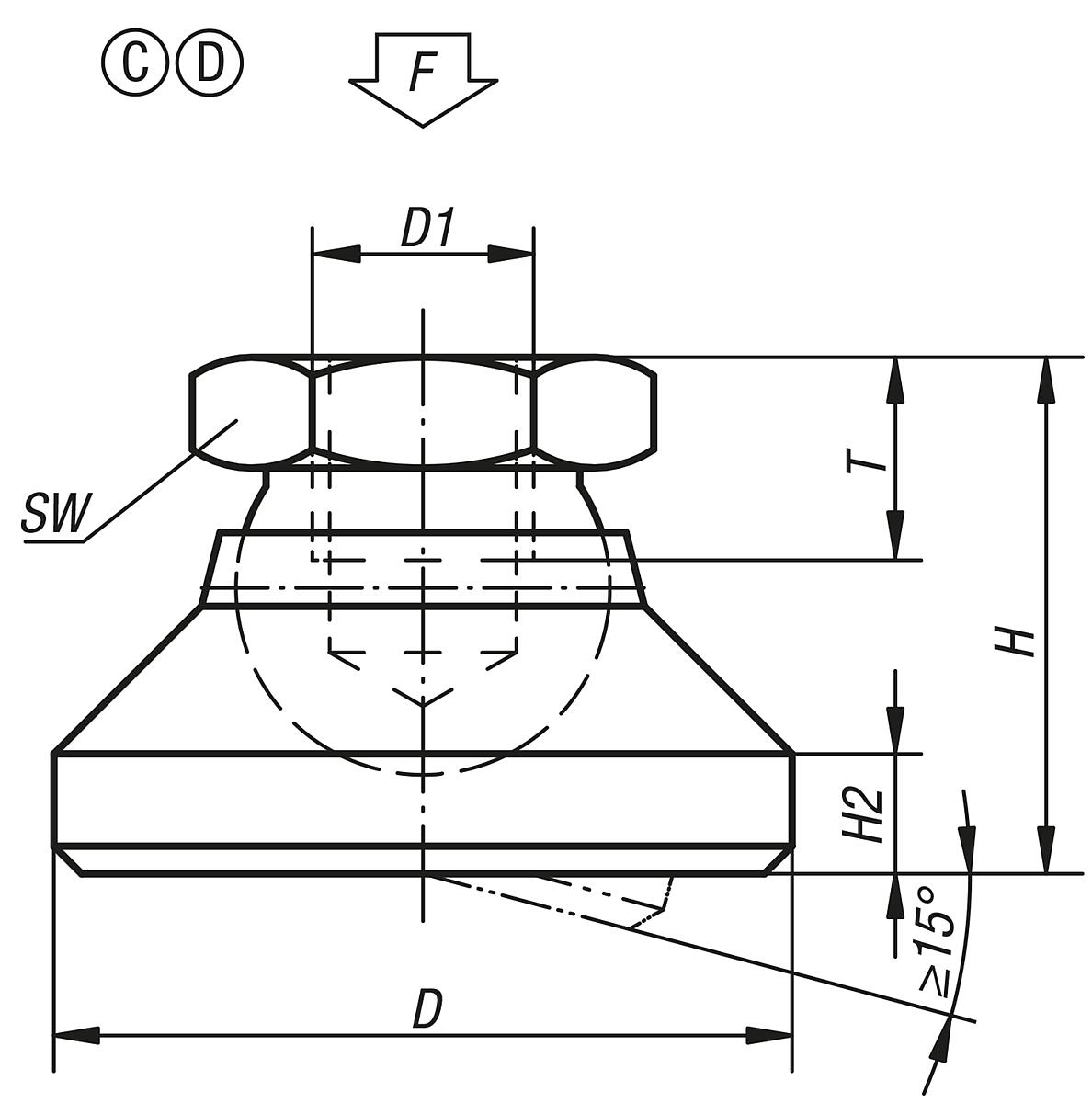

NLM 07144_C_D Gelenkteller Form C und Form D
Beschreibung
Werkstoff, Ausführung:
Form C: Druckteller POM, Kugelelement aus Automatenstahl einsatzgehärtet, brüniert.
Form D: Druckteller POM, Kugelelement Edelstahl, blank.
Form C: Druckteller POM, Kugelelement aus Automatenstahl einsatzgehärtet, brüniert.
Form D: Druckteller POM, Kugelelement Edelstahl, blank.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 22 |
|---|---|
| D1: | M20 |
| D2: | 60 |
| Form: | D |
| H1: | 42 |
| H2: | 8 |
| SW: | 30 |
| T: | 18 |
Dokumente
1
| Variante | D2 | Form | D1 | H1 | H2 | T | SW | Belastbarkeit max. kN (nur bei statischer Belastung) | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10115482 (07144-506) |
20 | C | M6 | 15 | 2,5 | 8,5 | 10 | 4 | ab 7,48 € |
|
10115483 (07144-508) |
25 | C | M8 | 18 | 4 | 9 | 13 | 7 | ab 7,89 € |
|
10115488 (07144-206) |
20 | D | M6 | 15 | 2,5 | 8,5 | 10 | 4 | ab 8,57 € |
|
10115489 (07144-208) |
25 | D | M8 | 18 | 4 | 9 | 13 | 7 | ab 8,82 € |
|
10115484 (07144-510) |
32 | C | M10 | 22 | 5 | 10 | 17 | 10 | ab 9,32 € |
|
10115485 (07144-512) |
40 | C | M12 | 26 | 6 | 12 | 19 | 18 | ab 10,45 € |
|
10115490 (07144-210) |
32 | D | M10 | 22 | 5 | 10 | 17 | 10 | ab 10,71 € |
|
10115486 (07144-516) |
50 | C | M16 | 32 | 7 | 14 | 24 | 20 | ab 12,03 € |
|
10115491 (07144-212) |
40 | D | M12 | 26 | 6 | 12 | 19 | 18 | ab 14,72 € |
|
10115487 (07144-520) |
60 | C | M20 | 42 | 8 | 18 | 30 | 22 | ab 15,56 € |
|
10115492 (07144-216) |
50 | D | M16 | 32 | 7 | 14 | 24 | 20 | ab 19,49 € |
|
10115493 (07144-220) |
60 | D | M20 | 42 | 8 | 18 | 30 | 22 | ab 24,67 € |
