Produktnummer:
10115486
Herstellernummer:
07144-516
Hersteller:
Norelem

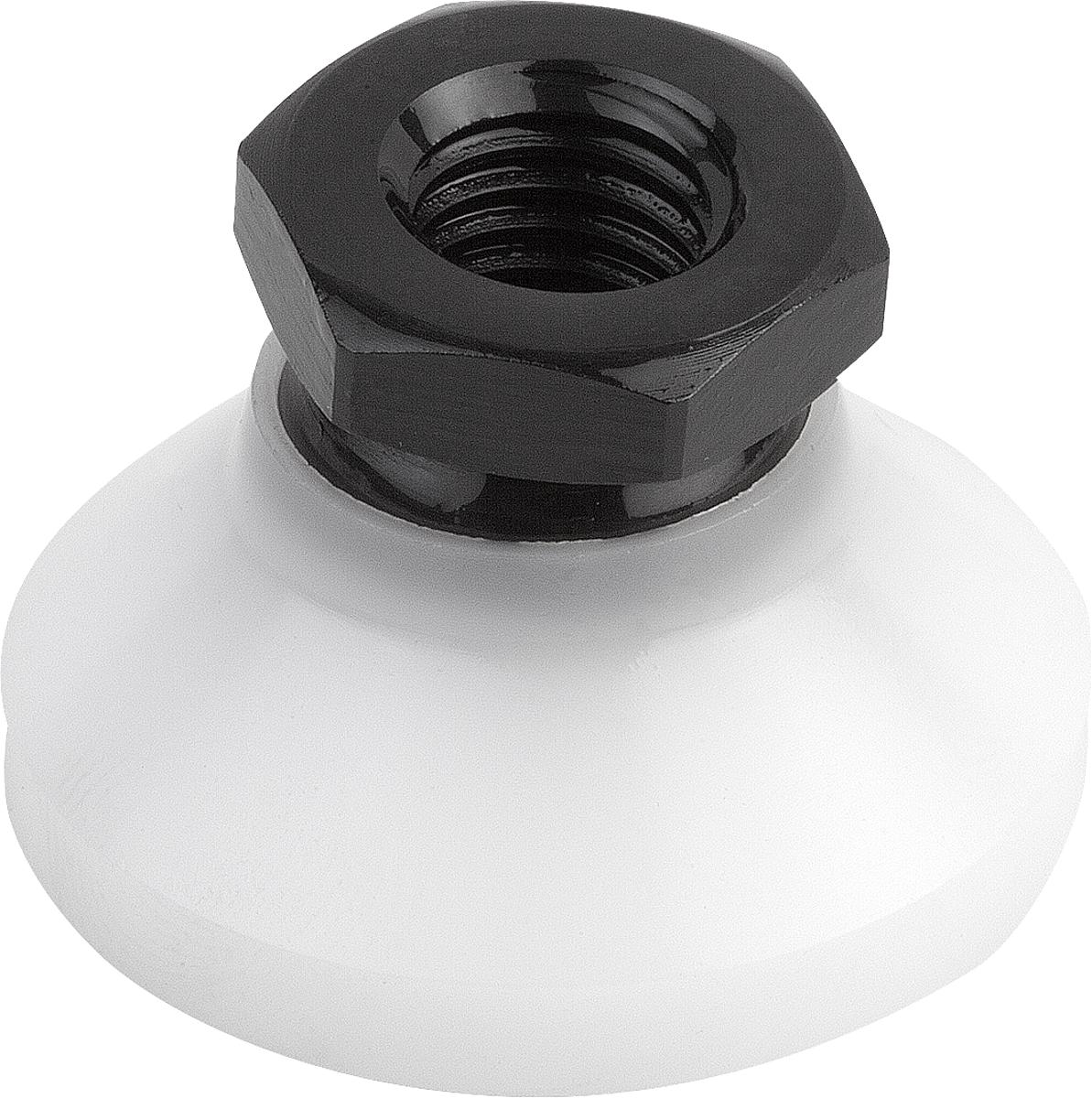

Norelem 07144-516 GELENKTELLER FORM C, D1=M16, D2=50
Belastbarkeit max. kN (nur bei statischer Belastung):
20
D1:
M16
D2:
50
Form:
C
H1:
32
H2:
7
SW:
24
T:
14

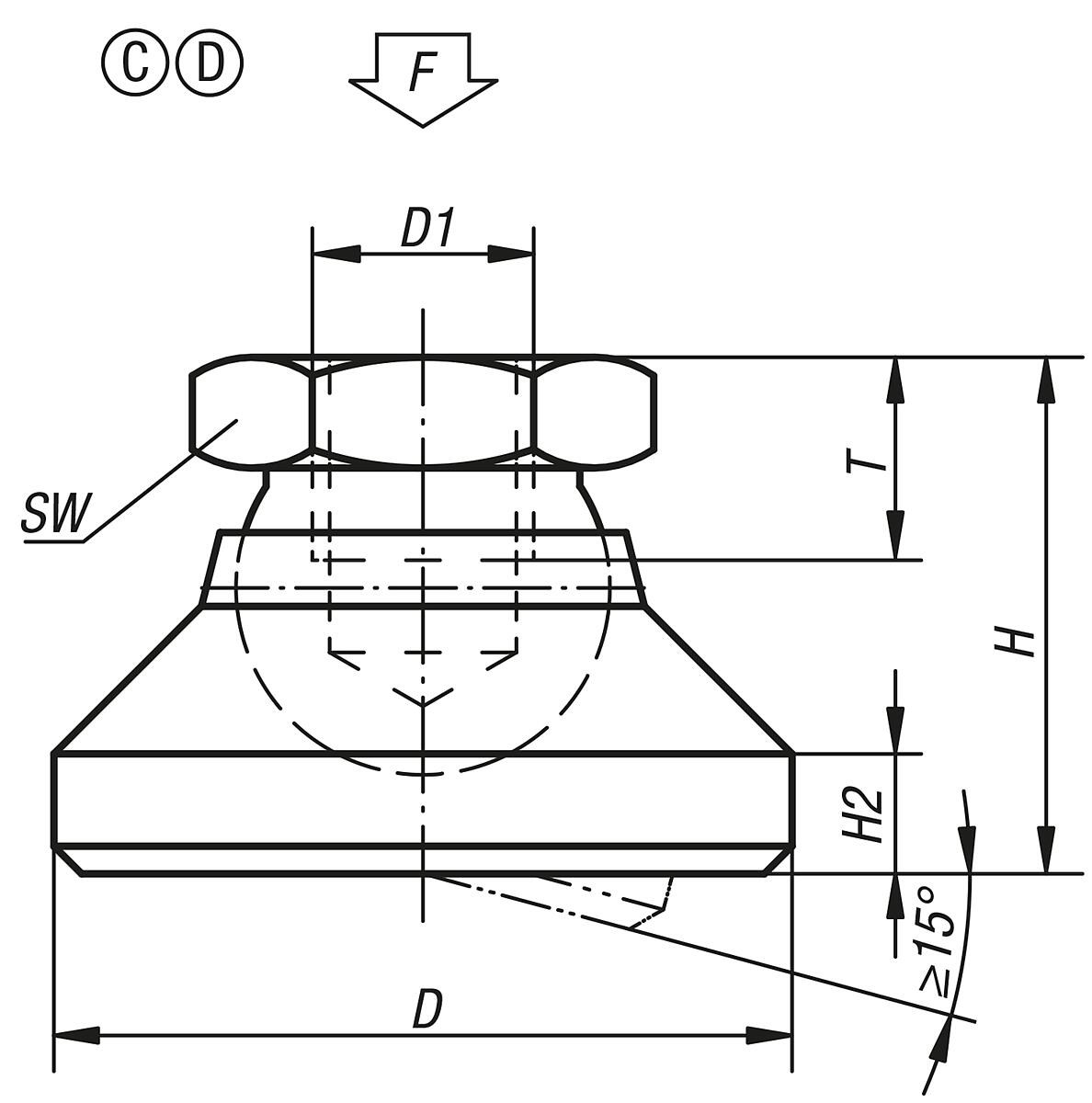

NLM 07144_C_D Gelenkteller Form C und Form D
Beschreibung
Werkstoff, Ausführung:
Form C: Druckteller POM, Kugelelement aus Automatenstahl einsatzgehärtet, brüniert.
Form D: Druckteller POM, Kugelelement Edelstahl, blank.
Form C: Druckteller POM, Kugelelement aus Automatenstahl einsatzgehärtet, brüniert.
Form D: Druckteller POM, Kugelelement Edelstahl, blank.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 20 |
|---|---|
| D1: | M16 |
| D2: | 50 |
| Form: | C |
| H1: | 32 |
| H2: | 7 |
| SW: | 24 |
| T: | 14 |
Dokumente
1
| Variante | D2 | Form | D1 | H1 | H2 | T | SW | Belastbarkeit max. kN (nur bei statischer Belastung) | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10115482 (07144-506) |
20 | C | M6 | 15 | 2,5 | 8,5 | 10 | 4 | ab 7,27 € |
|
10115483 (07144-508) |
25 | C | M8 | 18 | 4 | 9 | 13 | 7 | ab 7,67 € |
|
10115488 (07144-206) |
20 | D | M6 | 15 | 2,5 | 8,5 | 10 | 4 | ab 8,33 € |
|
10115489 (07144-208) |
25 | D | M8 | 18 | 4 | 9 | 13 | 7 | ab 8,57 € |
|
10115484 (07144-510) |
32 | C | M10 | 22 | 5 | 10 | 17 | 10 | ab 9,06 € |
|
10115485 (07144-512) |
40 | C | M12 | 26 | 6 | 12 | 19 | 18 | ab 10,16 € |
|
10115490 (07144-210) |
32 | D | M10 | 22 | 5 | 10 | 17 | 10 | ab 10,41 € |
|
10115486 (07144-516) |
50 | C | M16 | 32 | 7 | 14 | 24 | 20 | ab 11,69 € |
|
10115491 (07144-212) |
40 | D | M12 | 26 | 6 | 12 | 19 | 18 | ab 14,31 € |
|
10115487 (07144-520) |
60 | C | M20 | 42 | 8 | 18 | 30 | 22 | ab 15,12 € |
|
10115492 (07144-216) |
50 | D | M16 | 32 | 7 | 14 | 24 | 20 | ab 18,94 € |
|
10115493 (07144-220) |
60 | D | M20 | 42 | 8 | 18 | 30 | 22 | ab 23,97 € |
