Produktnummer:
10115927
Herstellernummer:
07735-08
Hersteller:
Norelem
Norelem 07735-08 LASTBÜGEL D=M8
A:
46,7
Anziehdrehmoment Nm:
9,81
B:
22
D:
M8
D1:
19
Gewicht ca. kg:
0,153
H:
67,8
L:
12,5
R:
10,9
S:
9,7
max. Tragfähigkeit kg:
400
Produktnummer:
10115927

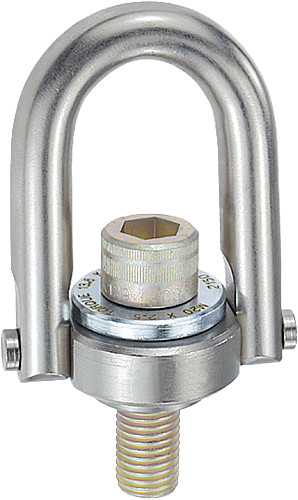

NLM 07735 Lastbügel mit Envirolox® Beschichtung
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
Lastbügel Envirolox®-beschichtet. Scheibe chromatiert.
Bestellbeispiel:
nlm 07735-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen. Die neue Envirolox®-Schutzschicht bietet einen besseren Schutz vor extremen Umgebungsbedingungen.
Mögliche Anwendungsgebiete: bei korrosiven Atmosphären wie z.B. Seefracht, Chemie usw.
Sicherheitshinweise siehe 07730.
Vergütungsstahl.
Ausführung:
Lastbügel Envirolox®-beschichtet. Scheibe chromatiert.
Bestellbeispiel:
nlm 07735-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen. Die neue Envirolox®-Schutzschicht bietet einen besseren Schutz vor extremen Umgebungsbedingungen.
Mögliche Anwendungsgebiete: bei korrosiven Atmosphären wie z.B. Seefracht, Chemie usw.
Sicherheitshinweise siehe 07730.

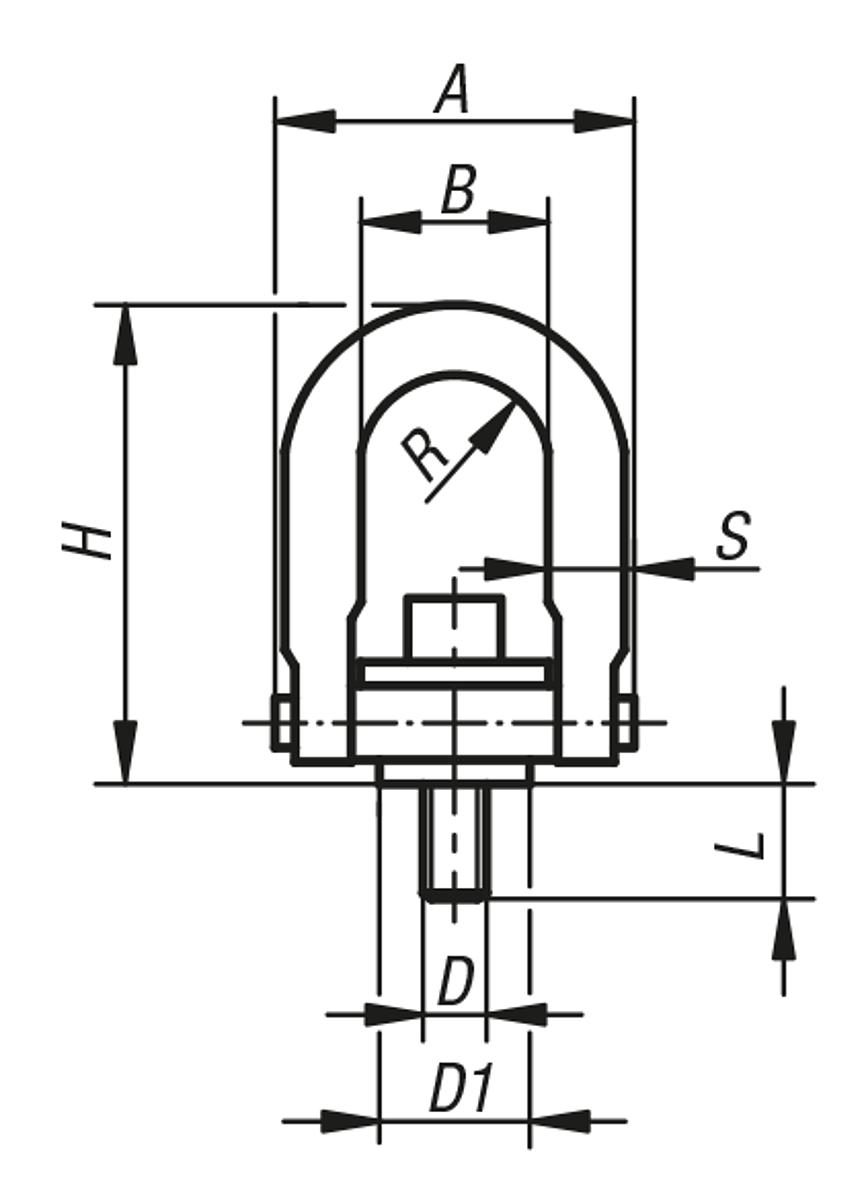

Eigenschaften
| A: | 46,7 |
|---|---|
| Anziehdrehmoment Nm: | 9,81 |
| B: | 22 |
| D: | M8 |
| D1: | 19 |
| Gewicht ca. kg: | 0,153 |
| H: | 67,8 |
| L: | 12,5 |
| R: | 10,9 |
| S: | 9,7 |
| max. Tragfähigkeit kg: | 400 |
Dokumente
1
| Variante | A | Anziehdrehmoment Nm | B | D | D1 | Gewicht ca. kg | H | L | R | S | max. Tragfähigkeit kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115927 (07735-08) |
46,7 | 9,81 | 22 | M8 | 19 | 0,153 | 67,8 | 12,5 | 10,9 | 9,7 | 400 | ab 123,62 € |
|
10115928 (07735-10) |
46,7 | 16,7 | 22 | M10 | 19 | 0,162 | 67,8 | 17,5 | 10,9 | 9,7 | 450 | ab 126,12 € |
|
10115929 (07735-12) |
89,4 | 37,3 | 46 | M12 | 38,1 | 1,057 | 121,4 | 19 | 22,4 | 19 | 1050 | ab 162,32 € |
|
10115930 (07735-16) |
89,4 | 80,4 | 46 | M16 | 38,1 | 1,103 | 121,4 | 29 | 22,4 | 19 | 1900 | ab 165,45 € |
|
10115931 (07735-20) |
89,4 | 133 | 46 | M20 | 38,1 | 3,112 | 121,4 | 34 | 22,4 | 19 | 2150 | ab 234,54 € |
|
10115932 (07735-120) |
130,6 | 133 | 70 | M20 | 58,7 | 3,112 | 165,6 | 32 | 35,6 | 25,4 | 3000 | ab 365,23 € |
|
10115933 (07735-24) |
130,6 | 304 | 70 | M24 | 58,7 | 3,203 | 165,6 | 37 | 35,6 | 25,4 | 4200 | ab 373,00 € |
|
10115934 (07735-30) |
165,1 | 588 | 90 | M30 | 81 | 6,300 | 221,7 | 46 | 44,5 | 31,7 | 7000 | ab 605,19 € |
