Produktnummer:
10115931
Herstellernummer:
07735-20
Hersteller:
Norelem

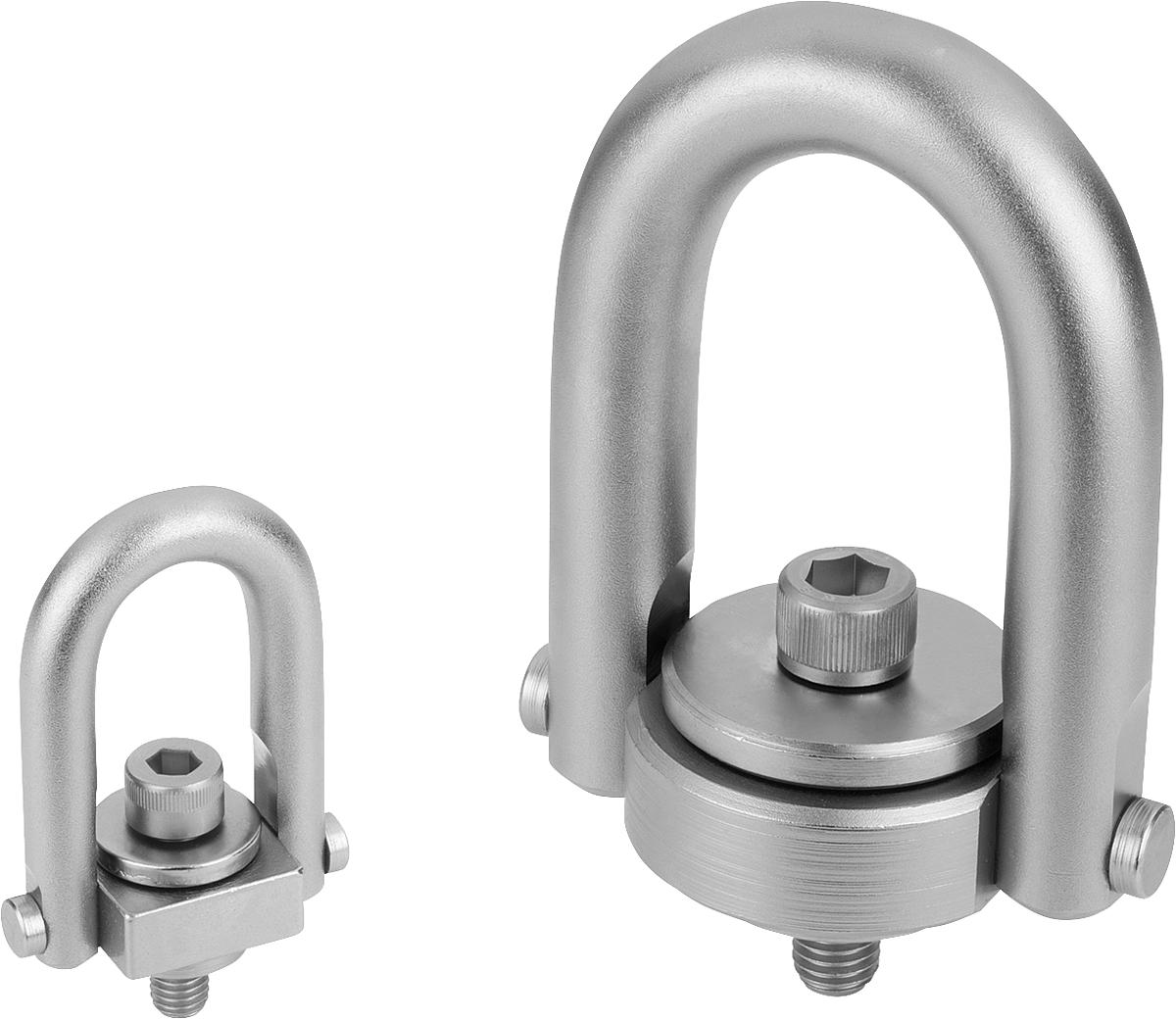

Norelem 07735-20 LASTBÜGEL D=M20,
A:
89,4
Anziehdrehmoment Nm:
133
B:
46
D:
M20
D1:
38,1
Gewicht ca. kg:
3,112
H:
121,4
L:
34
R:
22,4
S:
19
max. Tragfähigkeit kg:
2150
Produktnummer:
10115931
NLM 07735 Lastbügel mit Envirolox® Beschichtung
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
Lastbügel Envirolox®-beschichtet. Scheibe chromatiert.
Bestellbeispiel:
nlm 07735-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen. Die neue Envirolox®-Schutzschicht bietet einen besseren Schutz vor extremen Umgebungsbedingungen.
Mögliche Anwendungsgebiete: bei korrosiven Atmosphären wie z.B. Seefracht, Chemie usw.
Sicherheitshinweise siehe 07730.
Vergütungsstahl.
Ausführung:
Lastbügel Envirolox®-beschichtet. Scheibe chromatiert.
Bestellbeispiel:
nlm 07735-10
Hinweis:
Jede Ausführung wird nach der Tragfähigkeitsprüfung (mit 5-facher Sicherheit) zusätzlich einer visuellen Prüfung unterzogen. Die neue Envirolox®-Schutzschicht bietet einen besseren Schutz vor extremen Umgebungsbedingungen.
Mögliche Anwendungsgebiete: bei korrosiven Atmosphären wie z.B. Seefracht, Chemie usw.
Sicherheitshinweise siehe 07730.
Eigenschaften
| A: | 89,4 |
|---|---|
| Anziehdrehmoment Nm: | 133 |
| B: | 46 |
| D: | M20 |
| D1: | 38,1 |
| Gewicht ca. kg: | 3,112 |
| H: | 121,4 |
| L: | 34 |
| R: | 22,4 |
| S: | 19 |
| max. Tragfähigkeit kg: | 2150 |
Dokumente
1
| Variante | A | Anziehdrehmoment Nm | B | D | D1 | Gewicht ca. kg | H | L | R | S | max. Tragfähigkeit kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10115927 (07735-08) |
46,7 | 9,81 | 22 | M8 | 19 | 0,153 | 67,8 | 12,5 | 10,9 | 9,7 | 400 | ab 123,62 € |
|
10115928 (07735-10) |
46,7 | 16,7 | 22 | M10 | 19 | 0,162 | 67,8 | 17,5 | 10,9 | 9,7 | 450 | ab 126,12 € |
|
10115929 (07735-12) |
89,4 | 37,3 | 46 | M12 | 38,1 | 1,057 | 121,4 | 19 | 22,4 | 19 | 1050 | ab 162,32 € |
|
10115930 (07735-16) |
89,4 | 80,4 | 46 | M16 | 38,1 | 1,103 | 121,4 | 29 | 22,4 | 19 | 1900 | ab 165,45 € |
|
10115931 (07735-20) |
89,4 | 133 | 46 | M20 | 38,1 | 3,112 | 121,4 | 34 | 22,4 | 19 | 2150 | ab 234,54 € |
|
10115932 (07735-120) |
130,6 | 133 | 70 | M20 | 58,7 | 3,112 | 165,6 | 32 | 35,6 | 25,4 | 3000 | ab 365,23 € |
|
10115933 (07735-24) |
130,6 | 304 | 70 | M24 | 58,7 | 3,203 | 165,6 | 37 | 35,6 | 25,4 | 4200 | ab 373,00 € |
|
10115934 (07735-30) |
165,1 | 588 | 90 | M30 | 81 | 6,300 | 221,7 | 46 | 44,5 | 31,7 | 7000 | ab 605,19 € |
