Produktnummer:
10125660
Hersteller:
Norelem
Norelem 20100-030025 PARALLELGREIFER,
A:
21,5
A1:
5
A2:
4,5
A3:
-
B:
19
B1:
6
B2:
-
D:
7
D1:
M3
D2:
6
D3:
3
D4:
M3
E:
11
E1:
-
E2:
11
E3:
17,5

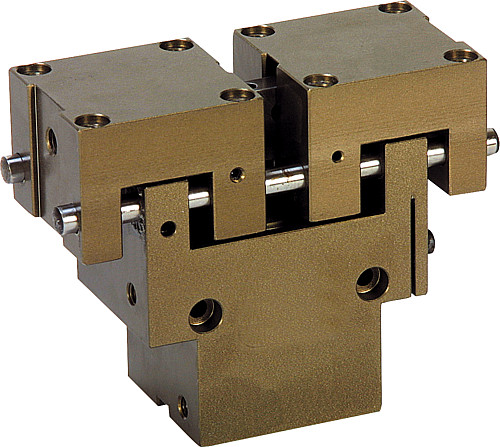

NLM 20100 Greifmodule Parallelgreifer
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Führungswellen und Kulisse Stahl.
Ausführung:
Gehäuse Hart-Coat beschichtet.
Führungswellen gehärtet und geschliffen.
Bestellbeispiel:
nlm 20100-030025
Hinweis:

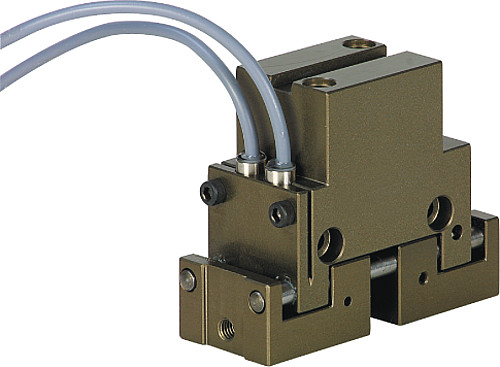

Wartungsfreie pneumatische Parallelgreifer mit Kulissenkinematik. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt.
Absolut zentrisch spannend. Wahlweise zum Innen- oder Außenspannen. Zur Abfrage der Endlagen können die als Zubehör erhältlichen Näherungsschalter integriert werden.
Wiederholgenauigkeit: ±0,02 mm.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Führungswellen und Kulisse Stahl.
Ausführung:
Gehäuse Hart-Coat beschichtet.
Führungswellen gehärtet und geschliffen.
Bestellbeispiel:
nlm 20100-030025
Hinweis:
Wartungsfreie pneumatische Parallelgreifer mit Kulissenkinematik. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt.
Absolut zentrisch spannend. Wahlweise zum Innen- oder Außenspannen. Zur Abfrage der Endlagen können die als Zubehör erhältlichen Näherungsschalter integriert werden.
Wiederholgenauigkeit: ±0,02 mm.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.

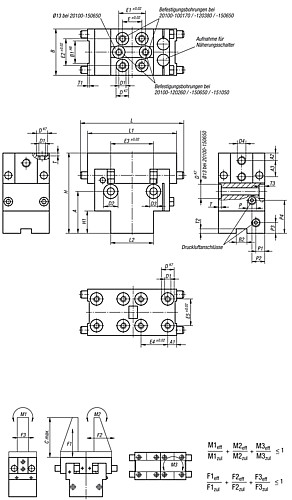

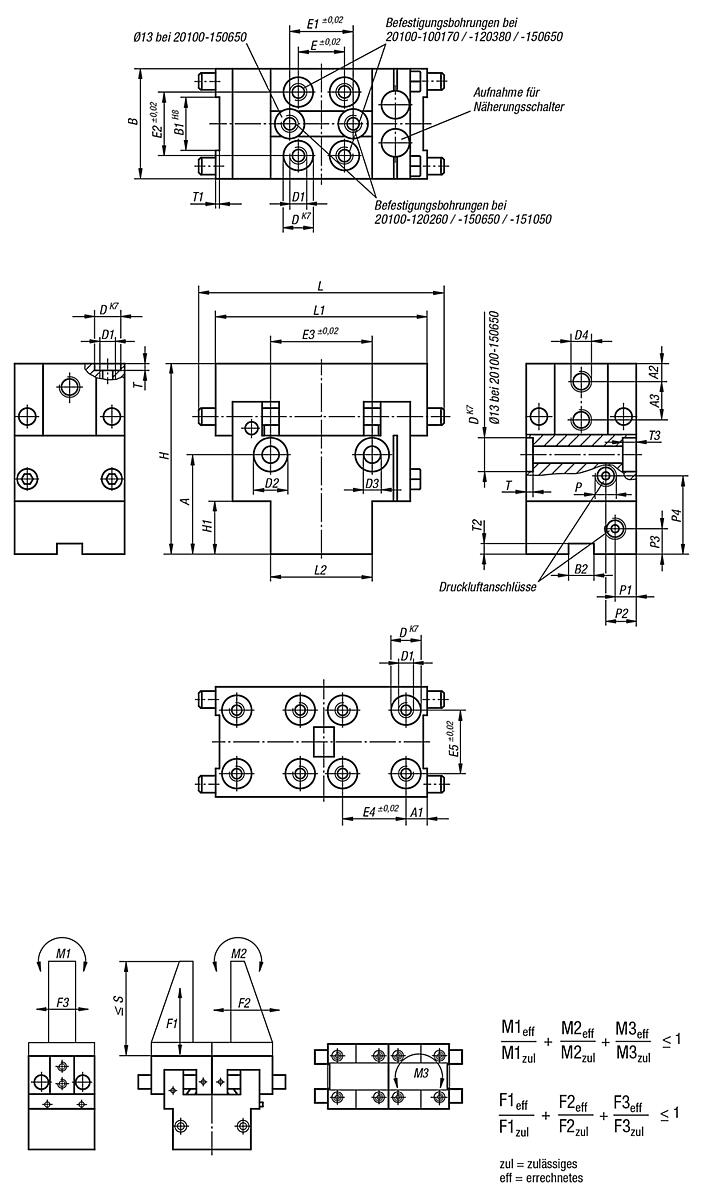

Eigenschaften
| A: | 21,5 |
|---|---|
| A1: | 5 |
| A2: | 4,5 |
| A3: | - |
| B: | 19 |
| B1: | 6 |
| B2: | - |
| D: | 7 |
| D1: | M3 |
| D2: | 6 |
| D3: | 3 |
| D4: | M3 |
| E: | 11 |
| E1: | - |
| E2: | 11 |
| E3: | 17,5 |
Dokumente
1
| Variante | B | A | E | D2 | D3 | D | B1 | D4 | A3 | D1 | B2 | A1 | E1 | A2 | E2 | E3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125665 (20100-120380) |
60 | 21 | 48 | 10,5 | 6,4 | 10 | 25 | M8 | 16 | M6 | - | 6 | - | 9 | 48 | 58 | ab 1.073,88 € |
|
10125666 (20100-120660) |
60 | 21 | 48 | 10,5 | 6,4 | 10 | 25 | M8 | 16 | M6 | - | 6 | - | 9 | 48 | 58 | ab 1.073,88 € |
|
10125667 (20100-150650) |
75 | 48 | 13,5 | 8,2 | 10 | 28 | M8 | 20 | M6 | - | 11 | 72 | 12 | 48 | 72 | ab 1.309,23 € | |
|
10125668 (20100-151050) |
75 | 48 | 13,5 | 8,2 | 10 | 28 | M8 | 20 | M6 | - | 11 | 72 | 12 | 48 | 72 | ab 1.309,23 € | |
|
10125660 (20100-030025) |
19 | 21,5 | 11 | 6 | 3 | 7 | 6 | M3 | - | M3 | - | 5 | - | 4,5 | 11 | 17,5 | ab 536,93 € |
|
10125661 (20100-040036) |
26 | 24 | 15 | 7,5 | 4,3 | 7 | 10 | M4 | - | M4 | 6 | 5 | - | 6 | 15 | 24 | ab 566,37 € |
|
10125662 (20100-050085) |
28 | 33,5 | 26 | 7,5 | 4,3 | 7 | 12 | M5 | - | M4 | 6 | 5 | - | 5 | 15 | 32 | ab 644,33 € |
|
10125663 (20100-100170) |
40 | 22,5 | 32 | 7,5 | 4,3 | 7 | 16 | M6 | - | M4 | 6 | 4,5 | - | 10 | 32 | 38 | ab 742,89 € |
|
10125664 (20100-120260) |
45 | 20 | 48 | 10,5 | 6,4 | 10 | 20 | M8 | - | M6 | - | 8 | 48 | 11 | 24 | 48 | ab 879,69 € |
