Produktnummer:
10125667
Herstellernummer:
20100-150650
Hersteller:
Norelem

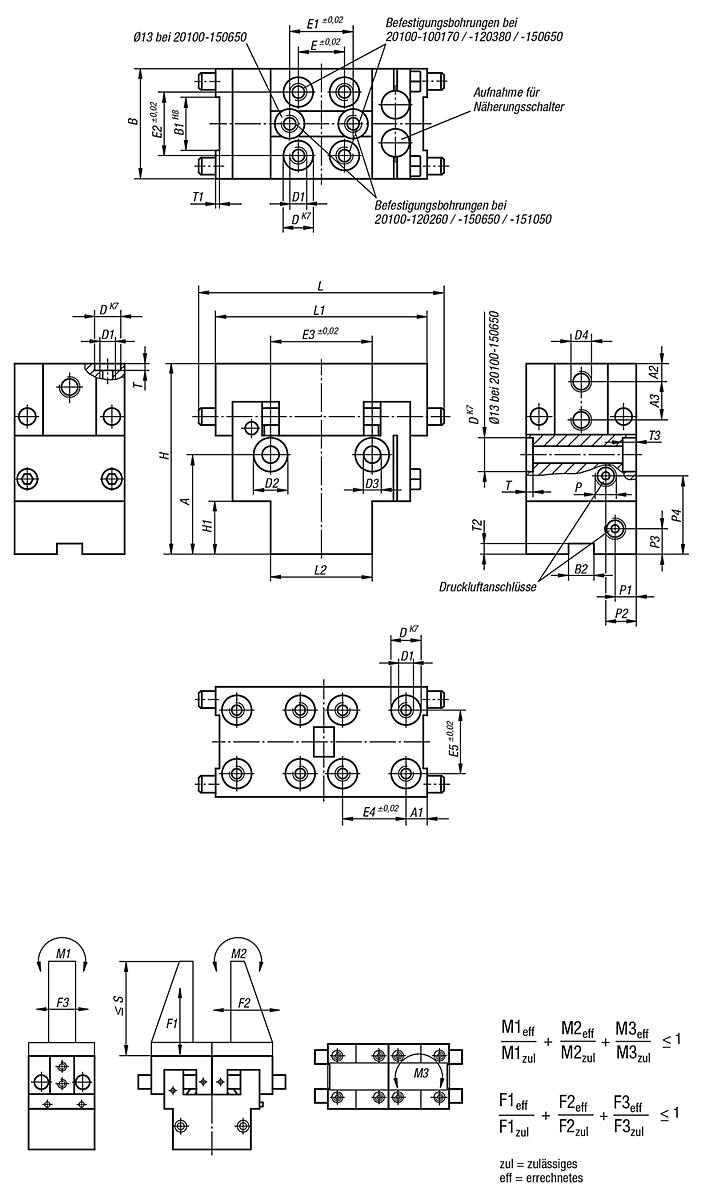

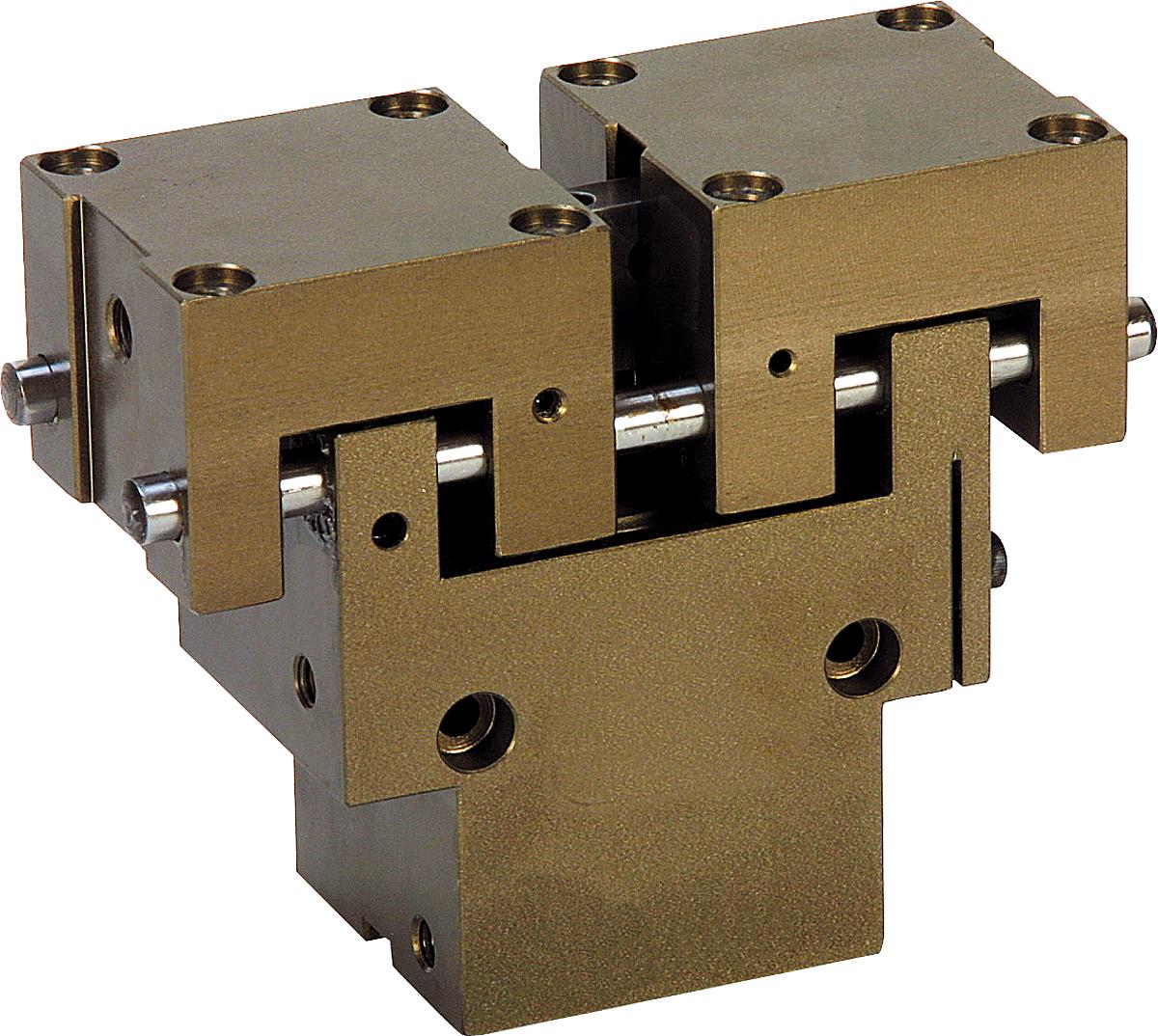

Norelem 20100-150650 PARALLELGREIFER,
A1:
11
A2:
12
A3:
20
B:
75
B1:
28
B2:
-
D:
10
D1:
M6
D2:
13,5
D3:
8,2
D4:
M8
E:
48
E1:
72
E2:
48
E3:
72
Produktnummer:
10125667
NLM 20100 Greifmodule Parallelgreifer
Beschreibung
Werkstoff:
Gehäuse hochfestes Aluminium.
Führungswellen und Kulisse Stahl.
Ausführung:
Gehäuse Hart-Coat beschichtet.
Führungswellen gehärtet und geschliffen.
Bestellbeispiel:
nlm 20100-030025
Hinweis:
Wartungsfreie pneumatische Parallelgreifer mit Kulissenkinematik. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt.
Absolut zentrisch spannend. Wahlweise zum Innen- oder Außenspannen. Zur Abfrage der Endlagen können die als Zubehör erhältlichen Näherungsschalter integriert werden.
Wiederholgenauigkeit: ±0,02 mm.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Gehäuse hochfestes Aluminium.
Führungswellen und Kulisse Stahl.
Ausführung:
Gehäuse Hart-Coat beschichtet.
Führungswellen gehärtet und geschliffen.
Bestellbeispiel:
nlm 20100-030025
Hinweis:
Wartungsfreie pneumatische Parallelgreifer mit Kulissenkinematik. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt.
Absolut zentrisch spannend. Wahlweise zum Innen- oder Außenspannen. Zur Abfrage der Endlagen können die als Zubehör erhältlichen Näherungsschalter integriert werden.
Wiederholgenauigkeit: ±0,02 mm.
Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.
Eigenschaften
| A1: | 11 |
|---|---|
| A2: | 12 |
| A3: | 20 |
| B: | 75 |
| B1: | 28 |
| B2: | - |
| D: | 10 |
| D1: | M6 |
| D2: | 13,5 |
| D3: | 8,2 |
| D4: | M8 |
| E: | 48 |
| E1: | 72 |
| E2: | 48 |
| E3: | 72 |
Dokumente
1
| Variante | A | A1 | A2 | A3 | B | B1 | B2 | D | D1 | D2 | D3 | D4 | E | E1 | E2 | E3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10125665 (20100-120380) |
21 | 6 | 9 | 16 | 60 | 25 | - | 10 | M6 | 10,5 | 6,4 | M8 | 48 | - | 48 | 58 | ab 1.073,88 € |
|
10125666 (20100-120660) |
21 | 6 | 9 | 16 | 60 | 25 | - | 10 | M6 | 10,5 | 6,4 | M8 | 48 | - | 48 | 58 | ab 1.073,88 € |
|
10125667 (20100-150650) |
11 | 12 | 20 | 75 | 28 | - | 10 | M6 | 13,5 | 8,2 | M8 | 48 | 72 | 48 | 72 | ab 1.309,23 € | |
|
10125668 (20100-151050) |
11 | 12 | 20 | 75 | 28 | - | 10 | M6 | 13,5 | 8,2 | M8 | 48 | 72 | 48 | 72 | ab 1.309,23 € | |
|
10125660 (20100-030025) |
21,5 | 5 | 4,5 | - | 19 | 6 | - | 7 | M3 | 6 | 3 | M3 | 11 | - | 11 | 17,5 | ab 536,93 € |
|
10125661 (20100-040036) |
24 | 5 | 6 | - | 26 | 10 | 6 | 7 | M4 | 7,5 | 4,3 | M4 | 15 | - | 15 | 24 | ab 566,37 € |
|
10125662 (20100-050085) |
33,5 | 5 | 5 | - | 28 | 12 | 6 | 7 | M4 | 7,5 | 4,3 | M5 | 26 | - | 15 | 32 | ab 644,33 € |
|
10125663 (20100-100170) |
22,5 | 4,5 | 10 | - | 40 | 16 | 6 | 7 | M4 | 7,5 | 4,3 | M6 | 32 | - | 32 | 38 | ab 742,89 € |
|
10125664 (20100-120260) |
20 | 8 | 11 | - | 45 | 20 | - | 10 | M6 | 10,5 | 6,4 | M8 | 48 | 48 | 24 | 48 | ab 879,69 € |
