Produktnummer:
10126705
Hersteller:
Norelem
Norelem 21000-020 SPANNLEISTE,
B1:
3,7
D für Schraube:
M2
H:
3,5
Hubreduzierung:
3,5
L1:
12
Passend für Schlitten:
21000-020 ...

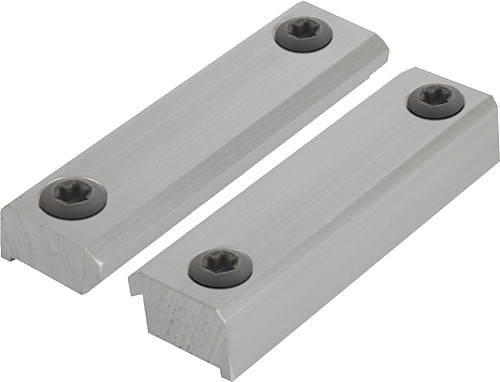

NLM 21000 Spannleisten
Beschreibung
Werkstoff, Ausführung:
Aluminium EN AW-6063.
Bestellbeispiel:
nlm 21000-020 (1 Spannleiste mit Befestigungsschrauben)
Hinweis:

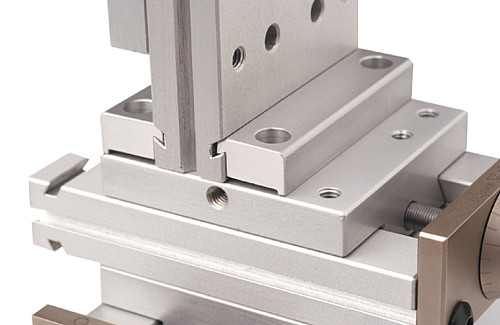

Die Spannleisten dienen zum Spannen der Schlittenführung in x-y-z Achse sowie als Leiste zum Befestigen der Schlitteneinheit in der Maschine.
Bei stirnseitiger Verwendung wird der Hub reduziert.
Aluminium EN AW-6063.
Bestellbeispiel:
nlm 21000-020 (1 Spannleiste mit Befestigungsschrauben)
Hinweis:
Die Spannleisten dienen zum Spannen der Schlittenführung in x-y-z Achse sowie als Leiste zum Befestigen der Schlitteneinheit in der Maschine.
Bei stirnseitiger Verwendung wird der Hub reduziert.

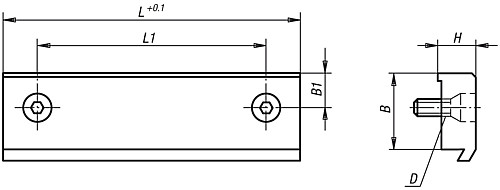

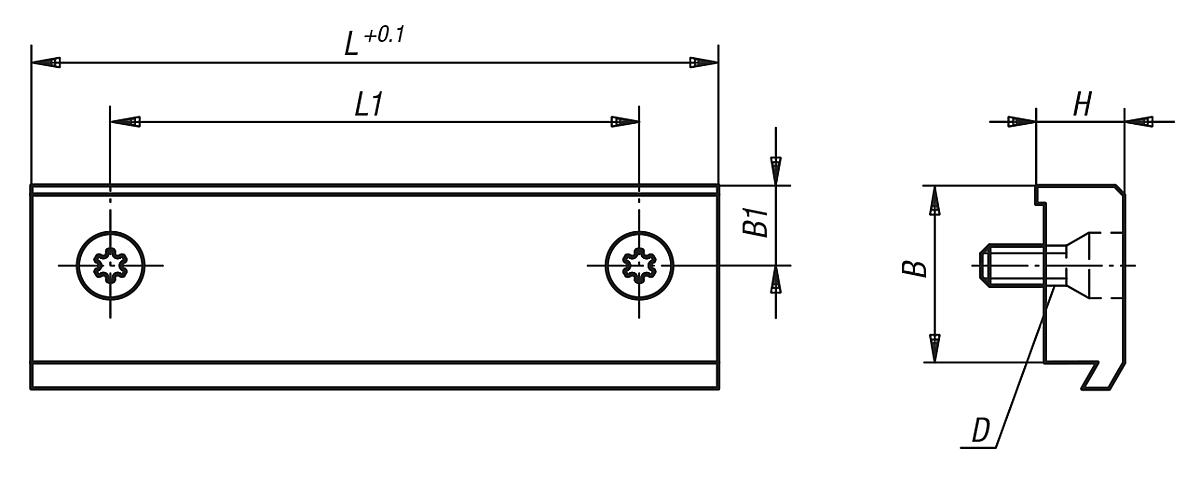

Eigenschaften
| B: | 5,7 |
|---|---|
| B1: | 3,7 |
| D für Schraube: | M2 |
| H: | 3,5 |
| Hubreduzierung: | 3,5 |
| L: | 19,5 |
| L1: | 12 |
| Passend für Schlitten: | 21000-020 ... |
Dokumente
1
| Variante | H | L1 | D für Schraube | B1 | Hubreduzierung | Passend für Schlitten | Preis |
|---|---|---|---|---|---|---|---|
|
10126705 (21000-020) |
3,5 | 12 | M2 | 3,7 | 3,5 | 21000-020 ... | ab 8,66 € |
|
10126706 (21000-030) |
3,5 | 23 | M3 | 2,85 | 3,5 | 21000-030 ... | ab 9,55 € |
|
10126707 (21000-050) |
8 | 38 | M4 | 5,25 | 8 | 21000-050 ... | ab 10,41 € |
|
10126708 (21000-080) |
8 | 60 | M5 | 6 | 8 | 21000-080 ... | ab 12,14 € |
|
10126709 (21000-120) |
10 | 90 | M5 | 10 | 10 | 21000-120 ... | ab 13,02 € |
