Produktnummer:
10126688
Hersteller:
Norelem

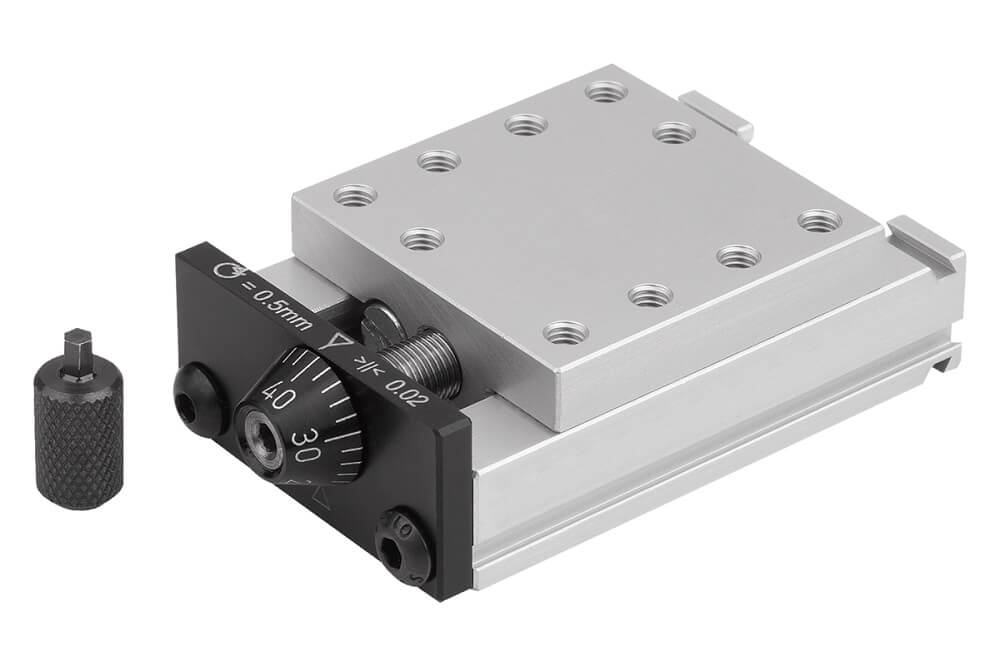

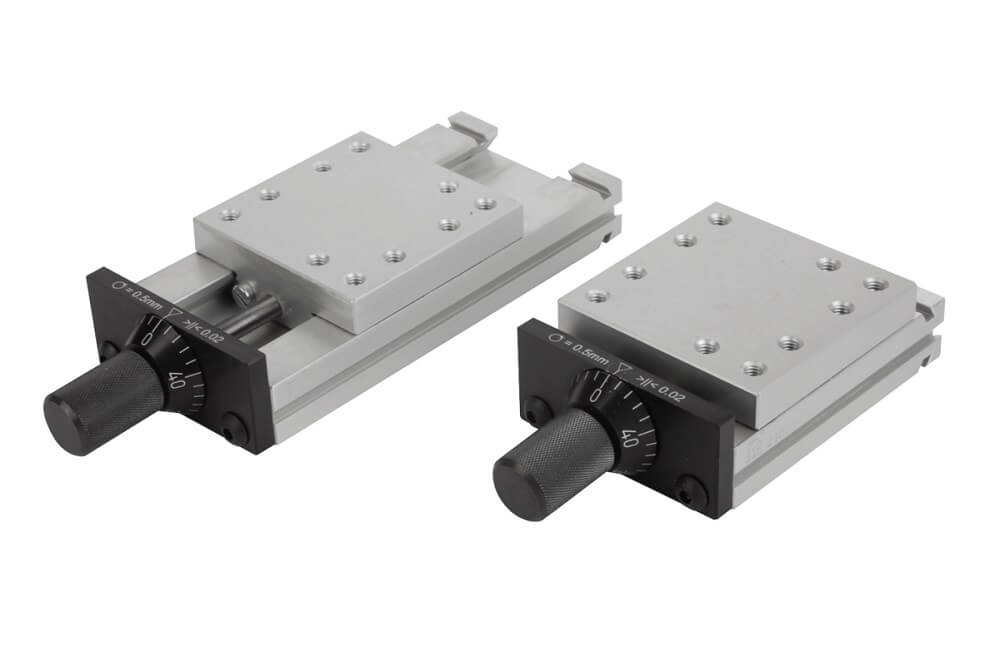

Norelem 21000-020030 SCHWALBENSCHWANZ SCHLITTENFÜHRUNG, MIT MIKROMETERSPINDEL
B:
20 -0,3
C Hub:
5
L:
30
NLM 21000 Schwalbenschwanz Schlittenführungen mit Mikrometerspindel
Beschreibung
Diese präzisen Schlittenführungen werden unter anderem eingesetzt im Maschinen-, Vorrichtungs- und Messgerätebau sowie in der optischen und feinmechanischen Industrie.
Der angegebene zulässige Belastungswert (F) ist für statische Belastung ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
M1 = Senkung für Schraube.
Vorteile:
- Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz.
- Führungen spielfrei.

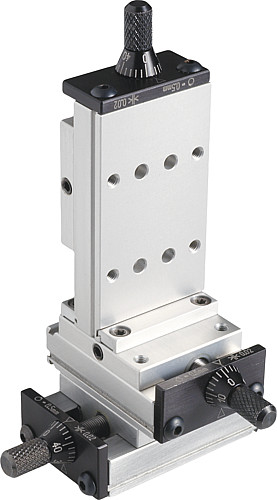

- Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung.
Verwendung:
- Einstellen von Bearbeitungseinheiten, Messkameras, Spiegel, Mikroskopen und Laserköpfen (u.a. zur Bearbeitung von chirurgischen Nadeln).
- Feineinstellung von Löt-, Plasma- und Schweißköpfen.
- Fokussieren von Brenndüsen.
Werkstoff, Ausführung: Aluminium EN AW-6063.
Bestellbeispiel: LE70183 21000-050105
Der angegebene zulässige Belastungswert (F) ist für statische Belastung ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
M1 = Senkung für Schraube.
Vorteile:
- Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz.
- Führungen spielfrei.
- Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung.
Verwendung:
- Einstellen von Bearbeitungseinheiten, Messkameras, Spiegel, Mikroskopen und Laserköpfen (u.a. zur Bearbeitung von chirurgischen Nadeln).
- Feineinstellung von Löt-, Plasma- und Schweißköpfen.
- Fokussieren von Brenndüsen.
Werkstoff, Ausführung: Aluminium EN AW-6063.
Bestellbeispiel: LE70183 21000-050105

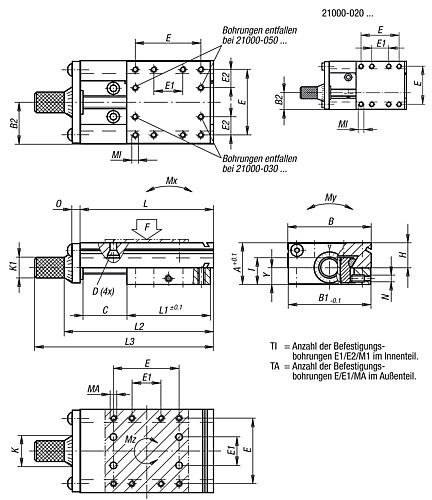

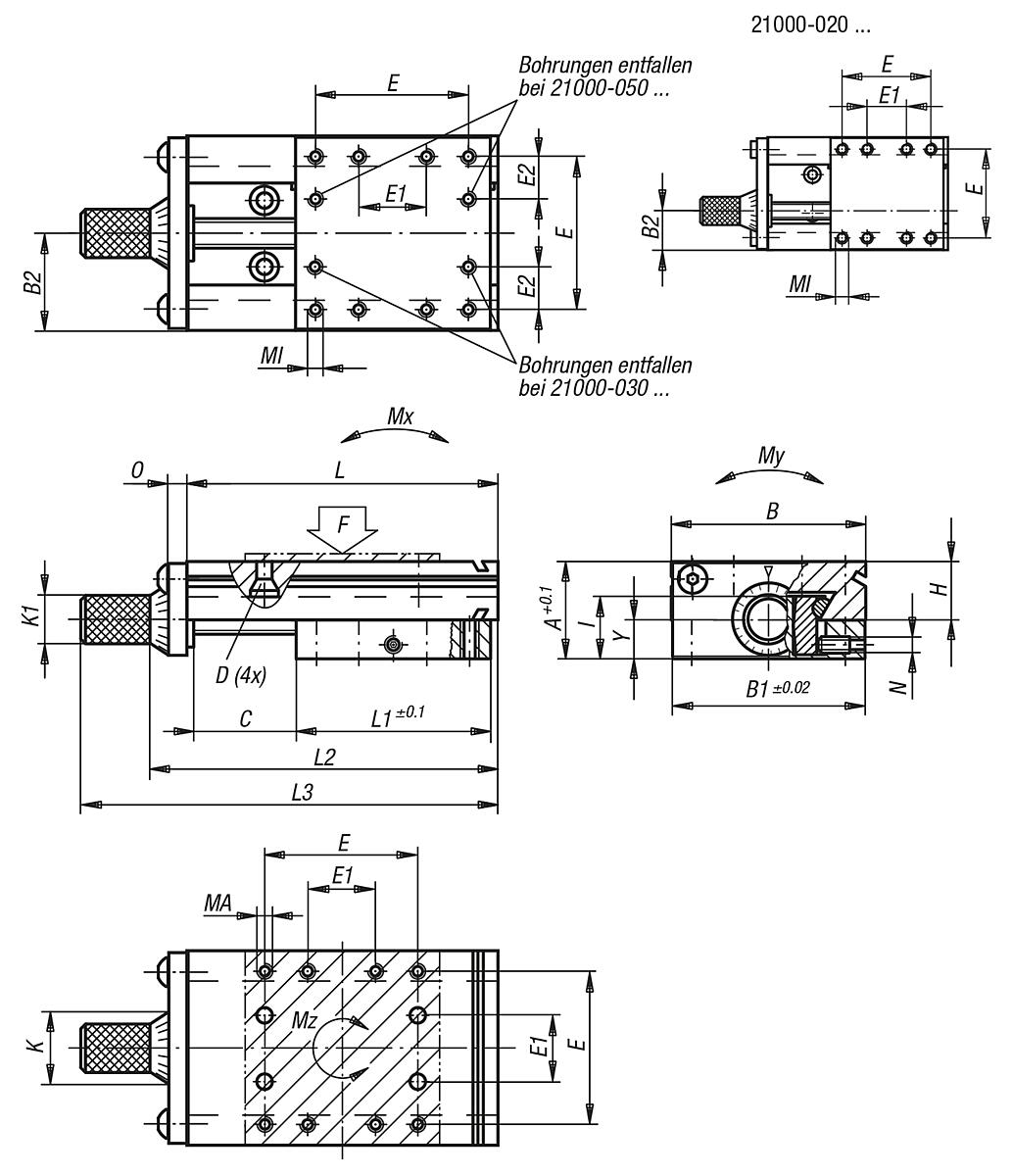

Eigenschaften
| A: | 13 |
|---|---|
| B: | 20 -0,3 |
| B1: | 19,5 |
| B2: | 8,1 |
| C Hub: | 5 |
| D für Schraube: | M2 |
| E: | 12 |
| E1: | 6 |
| E2: | - |
| F (N): | 180 |
| Gewicht ca. kg: | 0,026 |
| H: | 8 |
| I: | 8,3 |
| K: | 10 |
| K1: | 6,3 |
| L: | 30 |
| L1: | 20 |
| L2: | 38,2 |
| L3: | 48,2 |
| MA: | M2x3 |
| MI: | M2x3 |
| Mx (Nm): | 0,45 |
| My (Nm): | 2 |
| Mz (Nm): | 0,3 |
| N: | M3 |
| O: | 3 |
| Spindel: | M5 x 0,5 |
| TA: | 8 |
| Tl: | 8 |
| Y: | 5,2 |
Dokumente
1
| Variante | L | B | C Hub | Preis |
|---|---|---|---|---|
|
10126688 (21000-020030) |
30 | 20 -0,3 | 5 | ab 248,14 € |
|
10126689 (21000-020035) |
35 | 20 -0,3 | 10 | ab 251,64 € |
|
10126690 (21000-020045) |
45 | 20 -0,3 | 20 | ab 255,08 € |
|
10126691 (21000-030040) |
40 | 30 -0,3 | 5 | ab 267,27 € |
|
10126692 (21000-030045) |
45 | 30 -0,3 | 10 | ab 270,72 € |
|
10126693 (21000-030055) |
55 | 30 -0,3 | 20 | ab 274,19 € |
|
10126694 (21000-050067) |
67 | 50 -0,3 | 12 | ab 282,86 € |
|
10126695 (21000-050080) |
80 | 50 -0,3 | 25 | ab 286,34 € |
|
10126696 (21000-050105) |
105 | 50 -0,3 | 50 | ab 289,83 € |
|
10126697 (21000-080110) |
110 | 80 -0,5 | 25 | ab 357,48 € |
|
10126698 (21000-080135) |
135 | 80 -0,5 | 50 | ab 360,93 € |
|
10126699 (21000-080160) |
160 | 80 -0,5 | 75 | ab 364,44 € |
|
10126700 (21000-080185) |
185 | 80 -0,5 | 100 | ab 366,18 € |
|
10126701 (21000-120150) |
150 | 120 -0,5 | 25 | ab 440,79 € |
|
10126702 (21000-120175) |
175 | 120 -0,5 | 50 | ab 449,49 € |
|
10126703 (21000-120200) |
200 | 120 -0,5 | 75 | ab 466,81 € |
|
10126704 (21000-120225) |
225 | 120 -0,5 | 100 | ab 482,44 € |
