Produktnummer:
10126782
Herstellernummer:
21050-02030
Hersteller:
Norelem

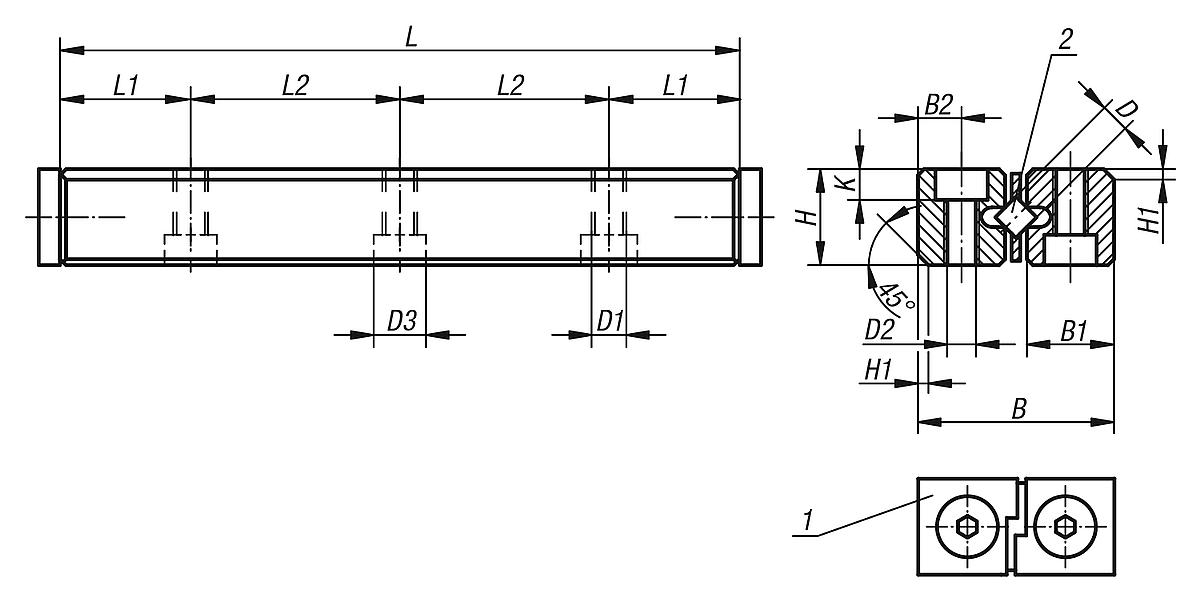

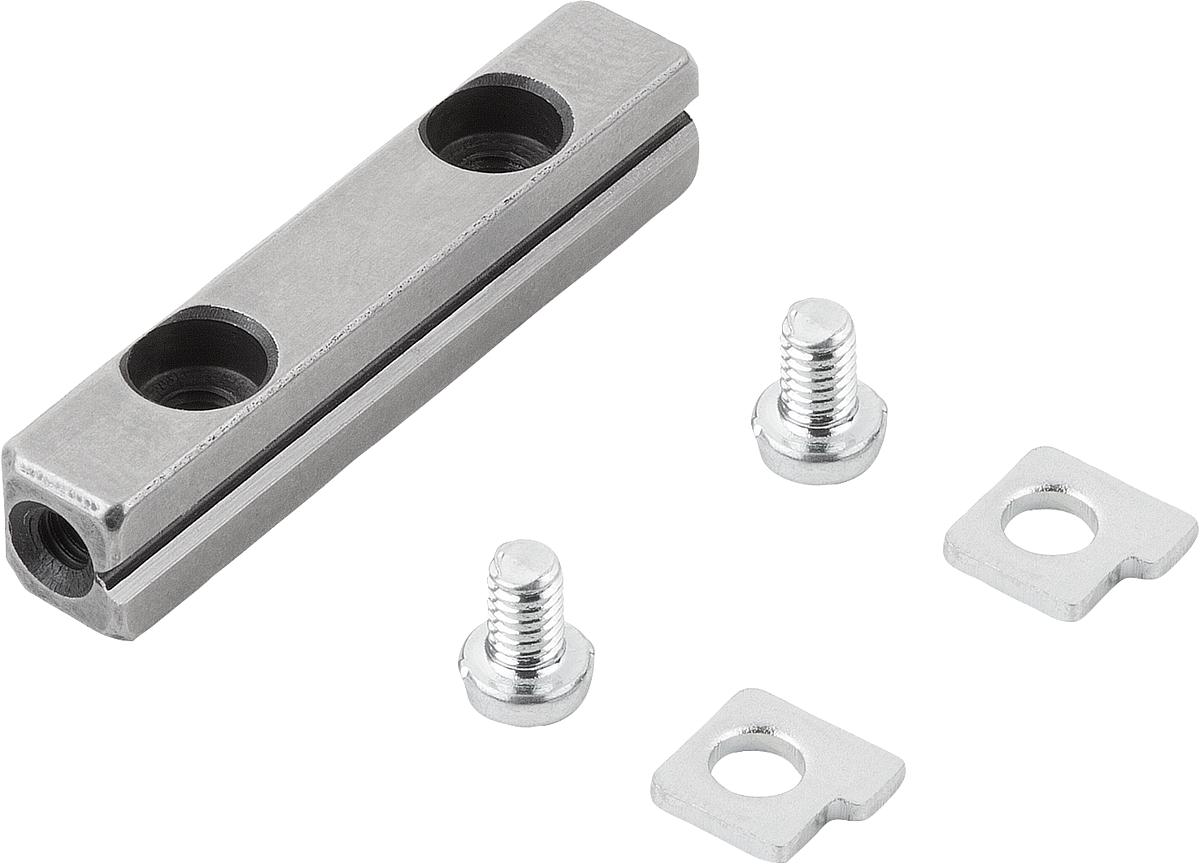

Norelem 21050-02030 KREUZROLLEN FÜHRUNGSSCHIENE 1 STK., D=2, L=30
B:
12
B1:
5,5
B2:
2,5
D:
2
D1:
M3
D2:
2,55
D3:
4,4
Gewicht ca. g pro Schiene:
8
H:
6
H1:
1
K:
2,2
L:
30
L1:
7,5
L2:
1x15
Produktnummer:
10126782
NLM 21050 Kreuzrollen Führungsschienen
Beschreibung
Werkstoff:
Führungsschiene Werkzeugstahl 1.2842, Endstücke 1.0531.
Ausführung:
Führungsschiene gehärtet (60–62 HRC) und geschliffen. Endstück brüniert.
Bestellbeispiel:
nlm 21050-02030 (1 Schiene, ohne Rollenkäfig)
Hinweis:
Passender Rollenkäfig siehe 21052.
Die Führungsschienen sind in den Schlittenführungen (21034, 21035, 21038 und 21040) eingebaut. Sie können somit auch als Ersatzteile verwendet werden.
Führungsschiene Werkzeugstahl 1.2842, Endstücke 1.0531.
Ausführung:
Führungsschiene gehärtet (60–62 HRC) und geschliffen. Endstück brüniert.
Bestellbeispiel:
nlm 21050-02030 (1 Schiene, ohne Rollenkäfig)
Hinweis:
Passender Rollenkäfig siehe 21052.
Die Führungsschienen sind in den Schlittenführungen (21034, 21035, 21038 und 21040) eingebaut. Sie können somit auch als Ersatzteile verwendet werden.
Eigenschaften
| B: | 12 |
|---|---|
| B1: | 5,5 |
| B2: | 2,5 |
| D: | 2 |
| D1: | M3 |
| D2: | 2,55 |
| D3: | 4,4 |
| Gewicht ca. g pro Schiene: | 8 |
| H: | 6 |
| H1: | 1 |
| K: | 2,2 |
| L: | 30 |
| L1: | 7,5 |
| L2: | 1x15 |
Dokumente
1
| Variante | B | B1 | B2 | D | D1 | D2 | D3 | Gewicht ca. g pro Schiene | H | H1 | K | L | L1 | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126785 (21050-03050) |
18 | 8,3 | 3,5 | 3 | M4 | 3,4 | 6 | 23 | 8 | 1 | 3,2 | 50 | 12,5 | 1x25 | ab 27,69 € |
|
10126786 (21050-03075) |
18 | 8,3 | 3,5 | 3 | M4 | 3,4 | 6 | 34 | 8 | 1 | 3,2 | 75 | 12,5 | 2x25 | ab 31,72 € |
|
10126782 (21050-02030) |
12 | 5,5 | 2,5 | 2 | M3 | 2,55 | 4,4 | 8 | 6 | 1 | 2,2 | 30 | 7,5 | 1x15 | ab 33,84 € |
|
10126783 (21050-02045) |
12 | 5,5 | 2,5 | 2 | M3 | 2,55 | 4,4 | 11 | 6 | 1 | 2,2 | 45 | 7,5 | 2x15 | ab 36,90 € |
|
10126787 (21050-03100) |
18 | 8,3 | 3,5 | 3 | M4 | 3,4 | 6 | 45 | 8 | 1 | 3,2 | 100 | 12,5 | 3x25 | ab 39,02 € |
|
10126784 (21050-02060) |
12 | 5,5 | 2,5 | 2 | M3 | 2,55 | 4,4 | 14 | 6 | 1 | 2,2 | 60 | 7,5 | 3x15 | ab 40,93 € |
|
10126788 (21050-03125) |
18 | 8,3 | 3,5 | 3 | M4 | 3,4 | 6 | 56 | 8 | 1 | 3,2 | 125 | 12,5 | 4x25 | ab 46,14 € |
|
10126790 (21050-06100) |
31 | 13,9 | 6 | 6 | M6 | 5,4 | 10 | 145 | 15 | 1,8 | 5,2 | 100 | 25 | 1x50 | ab 47,12 € |
|
10126789 (21050-03150) |
18 | 8,3 | 3,5 | 3 | M4 | 3,4 | 6 | 67 | 8 | 1 | 3,2 | 150 | 12,5 | 5x25 | ab 53,25 € |
|
10126791 (21050-06150) |
31 | 13,9 | 6 | 6 | M6 | 5,4 | 10 | 220 | 15 | 1,8 | 5,2 | 150 | 25 | 2x50 | ab 64,60 € |
|
10126792 (21050-06200) |
31 | 13,9 | 6 | 6 | M6 | 5,4 | 10 | 295 | 15 | 1,8 | 5,2 | 200 | 25 | 3x50 | ab 69,77 € |
|
10126793 (21050-06250) |
31 | 13,9 | 6 | 6 | M6 | 5,4 | 10 | 370 | 15 | 1,8 | 5,2 | 250 | 25 | 4x50 | ab 84,04 € |
|
10126794 (21050-06300) |
31 | 13,9 | 6 | 6 | M6 | 5,4 | 10 | 445 | 15 | 1,8 | 5,2 | 300 | 25 | 5x50 | ab 97,27 € |
|
10126795 (21050-06350) |
31 | 13,9 | 6 | 6 | M6 | 5,4 | 10 | 520 | 15 | 1,8 | 5,2 | 350 | 25 | 6x50 | ab 108,47 € |
