Produktnummer:
10126788
Herstellernummer:
21050-03125
Hersteller:
Norelem

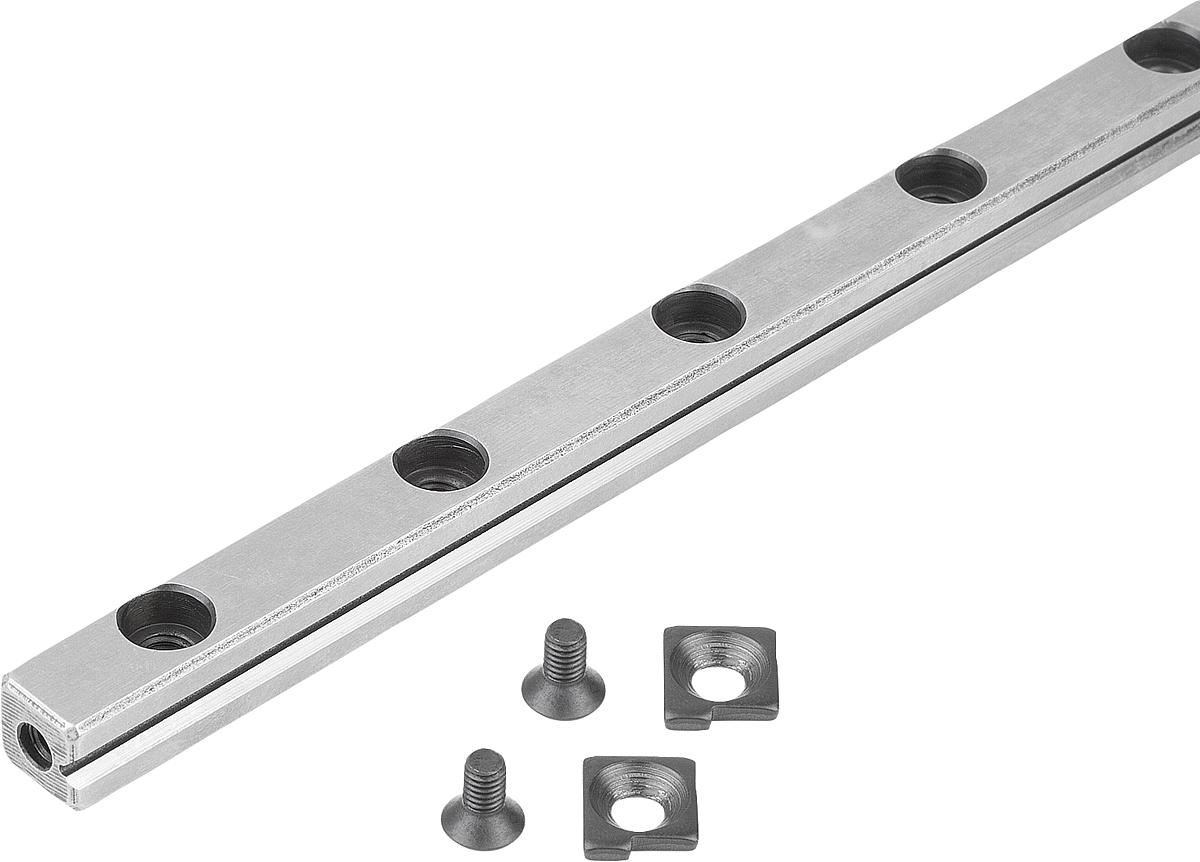

Norelem 21050-03125 KREUZROLLEN FÜHRUNGSSCHIENE 1 STK., D=3, L=125
B:
18
B1:
8,3
B2:
3,5
D:
3
D1:
M4
D2:
3,4
D3:
6
Gewicht ca. g pro Schiene:
56
H:
8
H1:
1
K:
3,2
L:
125
L1:
12,5
L2:
4x25
Produktnummer:
10126788

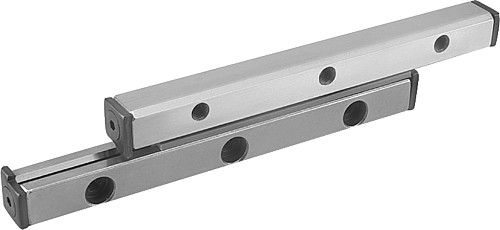

NLM 21050 Kreuzrollen Führungsschienen
Beschreibung
Werkstoff:
Führungsschiene Werkzeugstahl 1.2842, Endstücke 1.0531.
Ausführung:
Führungsschiene gehärtet (60–62 HRC) und geschliffen. Endstück brüniert.
Bestellbeispiel:
nlm 21050-02030 (1 Schiene, ohne Rollenkäfig)
Hinweis:
Passender Rollenkäfig siehe 21052.
Die Führungsschienen sind in den Schlittenführungen (21034, 21035, 21038 und 21040) eingebaut. Sie können somit auch als Ersatzteile verwendet werden.
Führungsschiene Werkzeugstahl 1.2842, Endstücke 1.0531.
Ausführung:
Führungsschiene gehärtet (60–62 HRC) und geschliffen. Endstück brüniert.
Bestellbeispiel:
nlm 21050-02030 (1 Schiene, ohne Rollenkäfig)
Hinweis:
Passender Rollenkäfig siehe 21052.
Die Führungsschienen sind in den Schlittenführungen (21034, 21035, 21038 und 21040) eingebaut. Sie können somit auch als Ersatzteile verwendet werden.

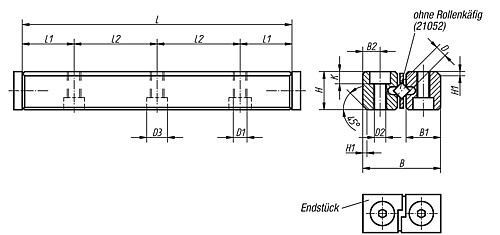

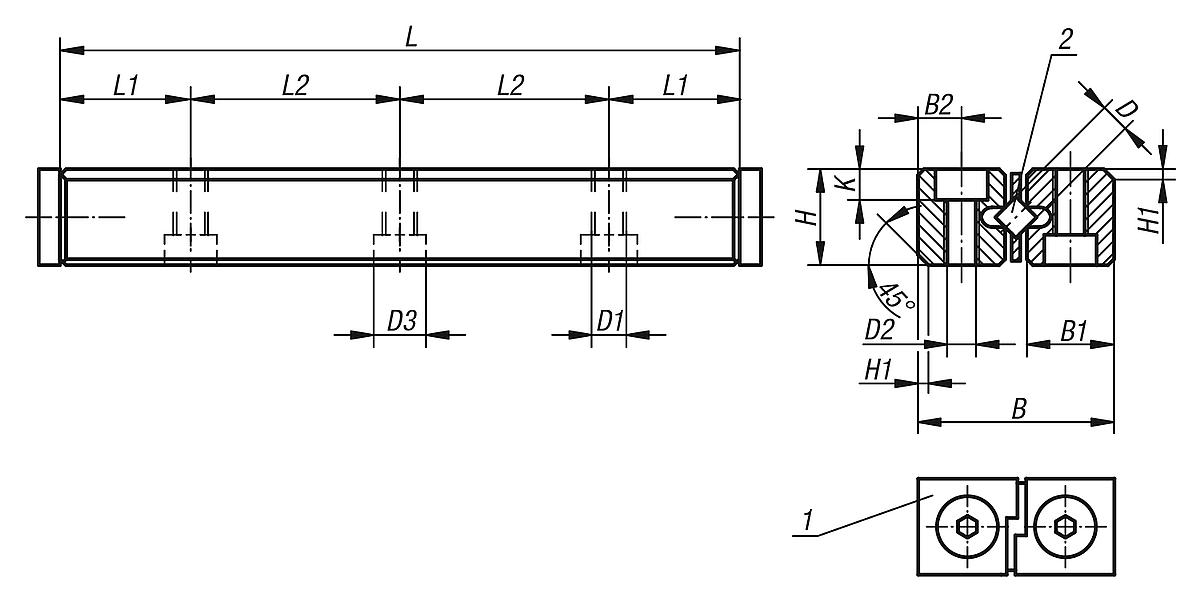

Eigenschaften
| B: | 18 |
|---|---|
| B1: | 8,3 |
| B2: | 3,5 |
| D: | 3 |
| D1: | M4 |
| D2: | 3,4 |
| D3: | 6 |
| Gewicht ca. g pro Schiene: | 56 |
| H: | 8 |
| H1: | 1 |
| K: | 3,2 |
| L: | 125 |
| L1: | 12,5 |
| L2: | 4x25 |
Dokumente
1
| Variante | H | B | L | L1 | B1 | D1 | D3 | D | B2 | L2 | H1 | K | D2 | Gewicht ca. g pro Schiene | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126785 (21050-03050) |
8 | 18 | 50 | 12,5 | 8,3 | M4 | 6 | 3 | 3,5 | 1x25 | 1 | 3,2 | 3,4 | 23 | ab 27,69 € |
|
10126786 (21050-03075) |
8 | 18 | 75 | 12,5 | 8,3 | M4 | 6 | 3 | 3,5 | 2x25 | 1 | 3,2 | 3,4 | 34 | ab 31,72 € |
|
10126782 (21050-02030) |
6 | 12 | 30 | 7,5 | 5,5 | M3 | 4,4 | 2 | 2,5 | 1x15 | 1 | 2,2 | 2,55 | 8 | ab 33,84 € |
|
10126783 (21050-02045) |
6 | 12 | 45 | 7,5 | 5,5 | M3 | 4,4 | 2 | 2,5 | 2x15 | 1 | 2,2 | 2,55 | 11 | ab 36,90 € |
|
10126787 (21050-03100) |
8 | 18 | 100 | 12,5 | 8,3 | M4 | 6 | 3 | 3,5 | 3x25 | 1 | 3,2 | 3,4 | 45 | ab 39,02 € |
|
10126784 (21050-02060) |
6 | 12 | 60 | 7,5 | 5,5 | M3 | 4,4 | 2 | 2,5 | 3x15 | 1 | 2,2 | 2,55 | 14 | ab 40,93 € |
|
10126788 (21050-03125) |
8 | 18 | 125 | 12,5 | 8,3 | M4 | 6 | 3 | 3,5 | 4x25 | 1 | 3,2 | 3,4 | 56 | ab 46,14 € |
|
10126790 (21050-06100) |
15 | 31 | 100 | 25 | 13,9 | M6 | 10 | 6 | 6 | 1x50 | 1,8 | 5,2 | 5,4 | 145 | ab 47,12 € |
|
10126789 (21050-03150) |
8 | 18 | 150 | 12,5 | 8,3 | M4 | 6 | 3 | 3,5 | 5x25 | 1 | 3,2 | 3,4 | 67 | ab 53,25 € |
|
10126791 (21050-06150) |
15 | 31 | 150 | 25 | 13,9 | M6 | 10 | 6 | 6 | 2x50 | 1,8 | 5,2 | 5,4 | 220 | ab 64,60 € |
|
10126792 (21050-06200) |
15 | 31 | 200 | 25 | 13,9 | M6 | 10 | 6 | 6 | 3x50 | 1,8 | 5,2 | 5,4 | 295 | ab 69,77 € |
|
10126793 (21050-06250) |
15 | 31 | 250 | 25 | 13,9 | M6 | 10 | 6 | 6 | 4x50 | 1,8 | 5,2 | 5,4 | 370 | ab 84,04 € |
|
10126794 (21050-06300) |
15 | 31 | 300 | 25 | 13,9 | M6 | 10 | 6 | 6 | 5x50 | 1,8 | 5,2 | 5,4 | 445 | ab 97,27 € |
|
10126795 (21050-06350) |
15 | 31 | 350 | 25 | 13,9 | M6 | 10 | 6 | 6 | 6x50 | 1,8 | 5,2 | 5,4 | 520 | ab 108,47 € |
