Produktnummer:
10126819
Herstellernummer:
21162-04
Hersteller:
Norelem
Norelem 21162-04 SCHWENKWINKEL,
B:
7
D:
6
D1:
3,3
D2:
M3
D3:
M3
Gewicht ca. kg:
0,017
H:
22
H1:
11
H2:
6
L:
29
L1:
22
Produktnummer:
10126819

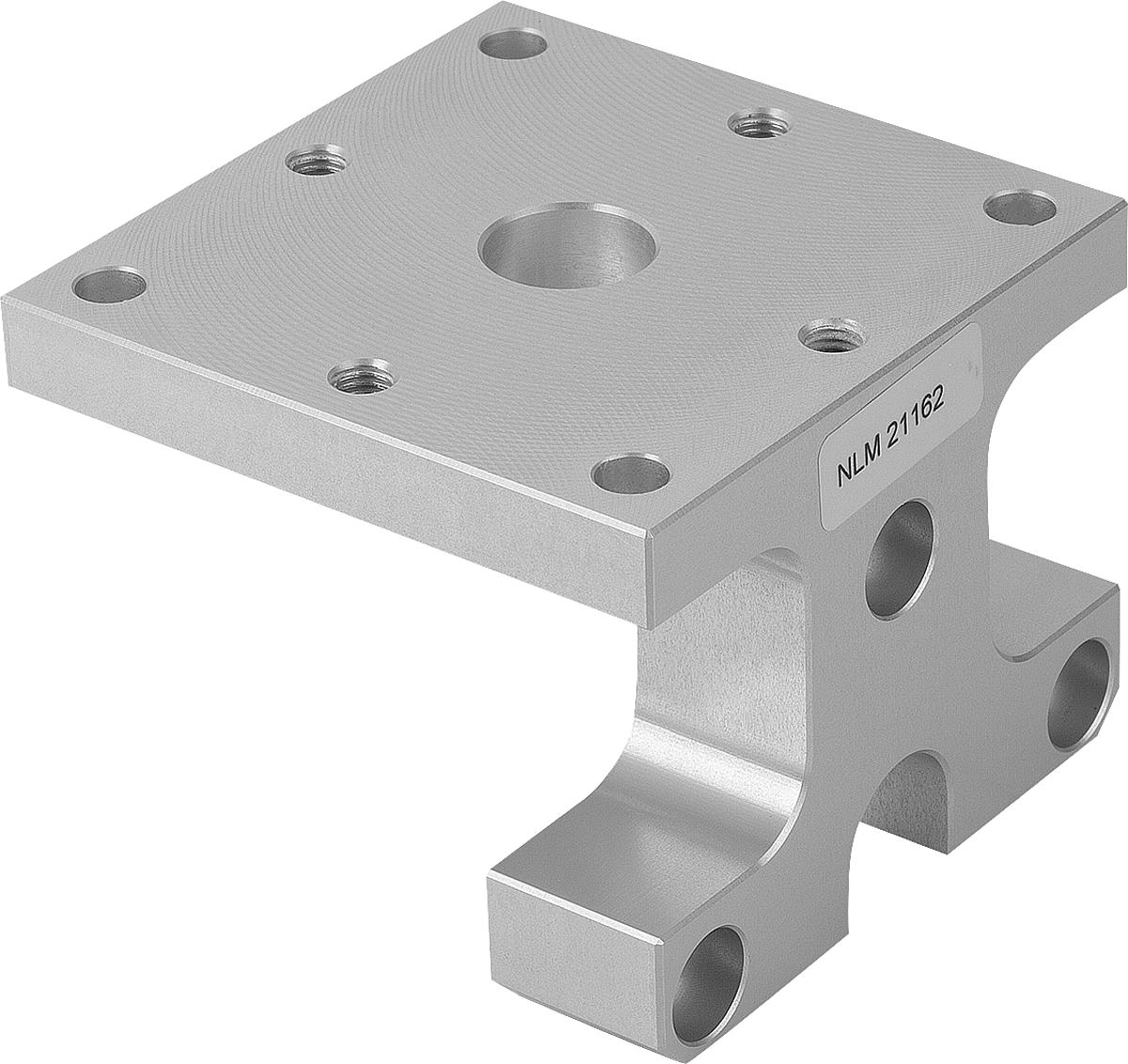

NLM 21162 Schwenkwinkel
Beschreibung
Werkstoff:
Al-Legierung.
Ausführung:
gefräst und eloxiert.
Bestellbeispiel:
nlm 21162-04
Hinweis:

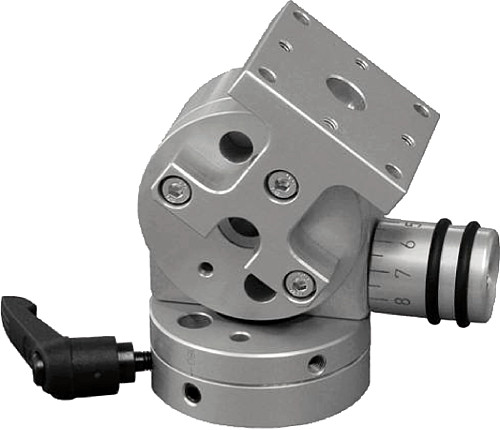

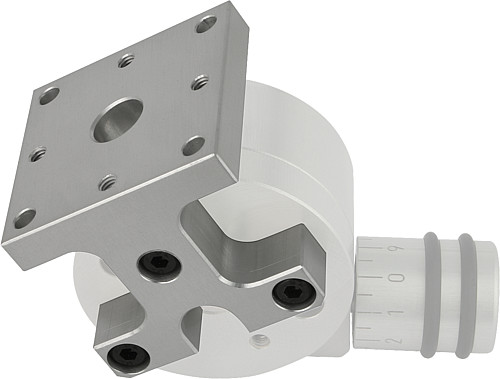

Der Schwenkwinkel wird auf dem Positionier-Rundtisch montiert und bietet somit erweiterte Montagemöglichkeiten.
Passend zu 21160 in der jeweiligen Baugröße.
Al-Legierung.
Ausführung:
gefräst und eloxiert.
Bestellbeispiel:
nlm 21162-04
Hinweis:
Der Schwenkwinkel wird auf dem Positionier-Rundtisch montiert und bietet somit erweiterte Montagemöglichkeiten.
Passend zu 21160 in der jeweiligen Baugröße.

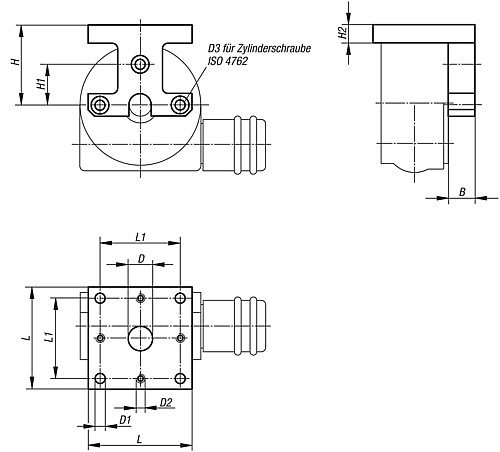

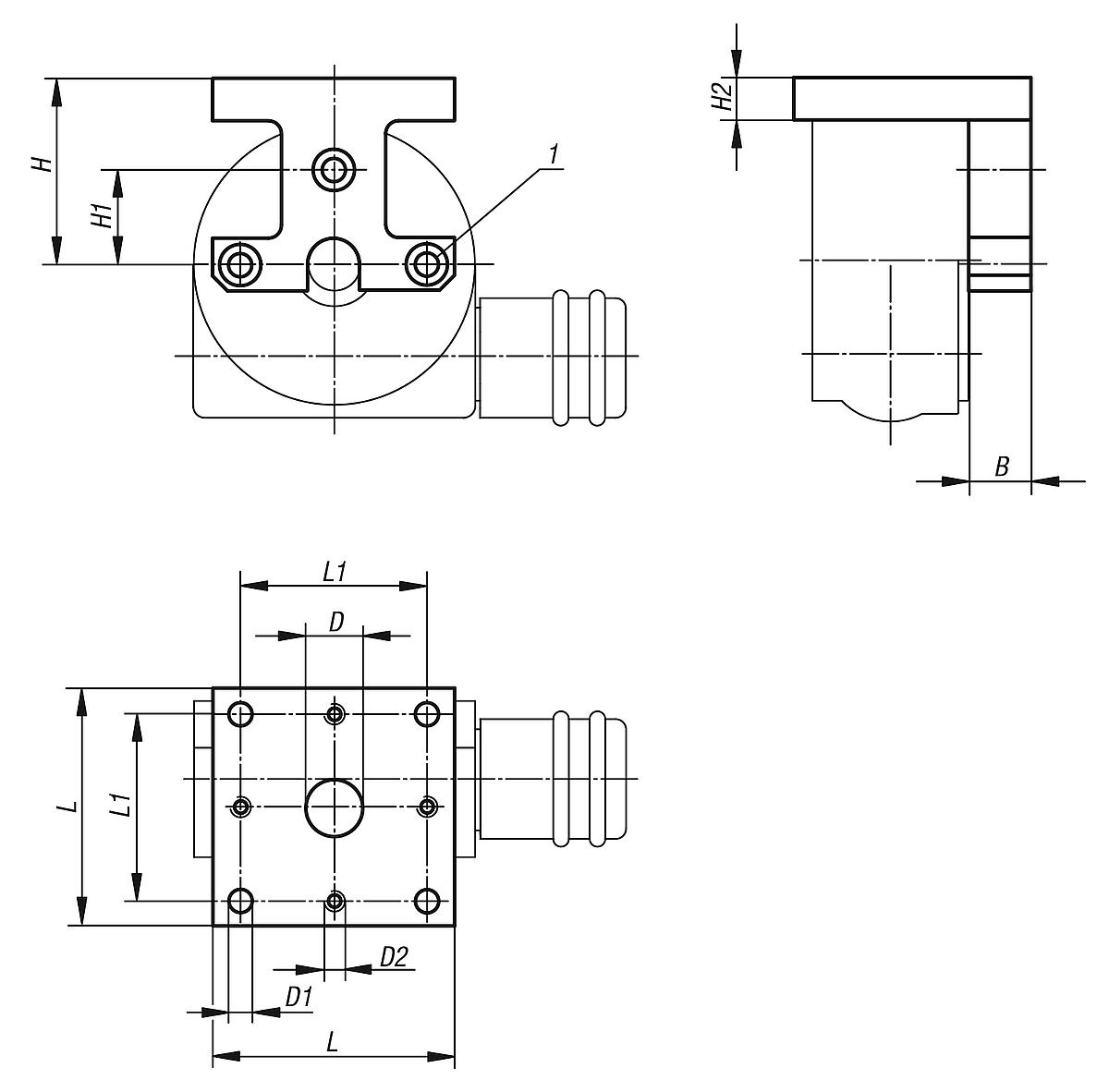

Eigenschaften
| B: | 7 |
|---|---|
| D: | 6 |
| D1: | 3,3 |
| D2: | M3 |
| D3: | M3 |
| Gewicht ca. kg: | 0,017 |
| H: | 22 |
| H1: | 11 |
| H2: | 6 |
| L: | 29 |
| L1: | 22 |
Dokumente
1
| Variante | B | D | D1 | D2 | D3 | Gewicht ca. kg | H | H1 | H2 | L | L1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126819 (21162-04) |
7 | 6 | 3,3 | M3 | M3 | 0,017 | 22 | 11 | 6 | 29 | 22 | ab 52,19 € |
|
10126820 (21162-08) |
12 | 11 | 4,5 | M4 | M4 | 0,064 | 36 | 18 | 8 | 46 | 36 | ab 59,27 € |
|
10126821 (21162-12) |
20 | 16 | 6,5 | M6 | M6 | 0,237 | 51 | 30 | 10 | 75 | 60 | ab 83,02 € |
|
10126822 (21162-25) |
25 | 40 | 11 | M10 | M10 | 1,746 | 98 | 65 | 20 | 150 | 130 | ab 180,09 € |
