Produktnummer:
10126820
Herstellernummer:
21162-08
Hersteller:
Norelem
Norelem 21162-08 SCHWENKWINKEL,
B:
12
D:
11
D1:
4,5
D2:
M4
D3:
M4
Gewicht ca. kg:
0,064
H:
36
H1:
18
H2:
8
L:
46
L1:
36
Produktnummer:
10126820
NLM 21162 Schwenkwinkel
Beschreibung
Werkstoff:
Al-Legierung.
Ausführung:
gefräst und eloxiert.
Bestellbeispiel:
nlm 21162-04
Hinweis:
Der Schwenkwinkel wird auf dem Positionier-Rundtisch montiert und bietet somit erweiterte Montagemöglichkeiten.
Passend zu 21160 in der jeweiligen Baugröße.
Al-Legierung.
Ausführung:
gefräst und eloxiert.
Bestellbeispiel:
nlm 21162-04
Hinweis:
Der Schwenkwinkel wird auf dem Positionier-Rundtisch montiert und bietet somit erweiterte Montagemöglichkeiten.
Passend zu 21160 in der jeweiligen Baugröße.

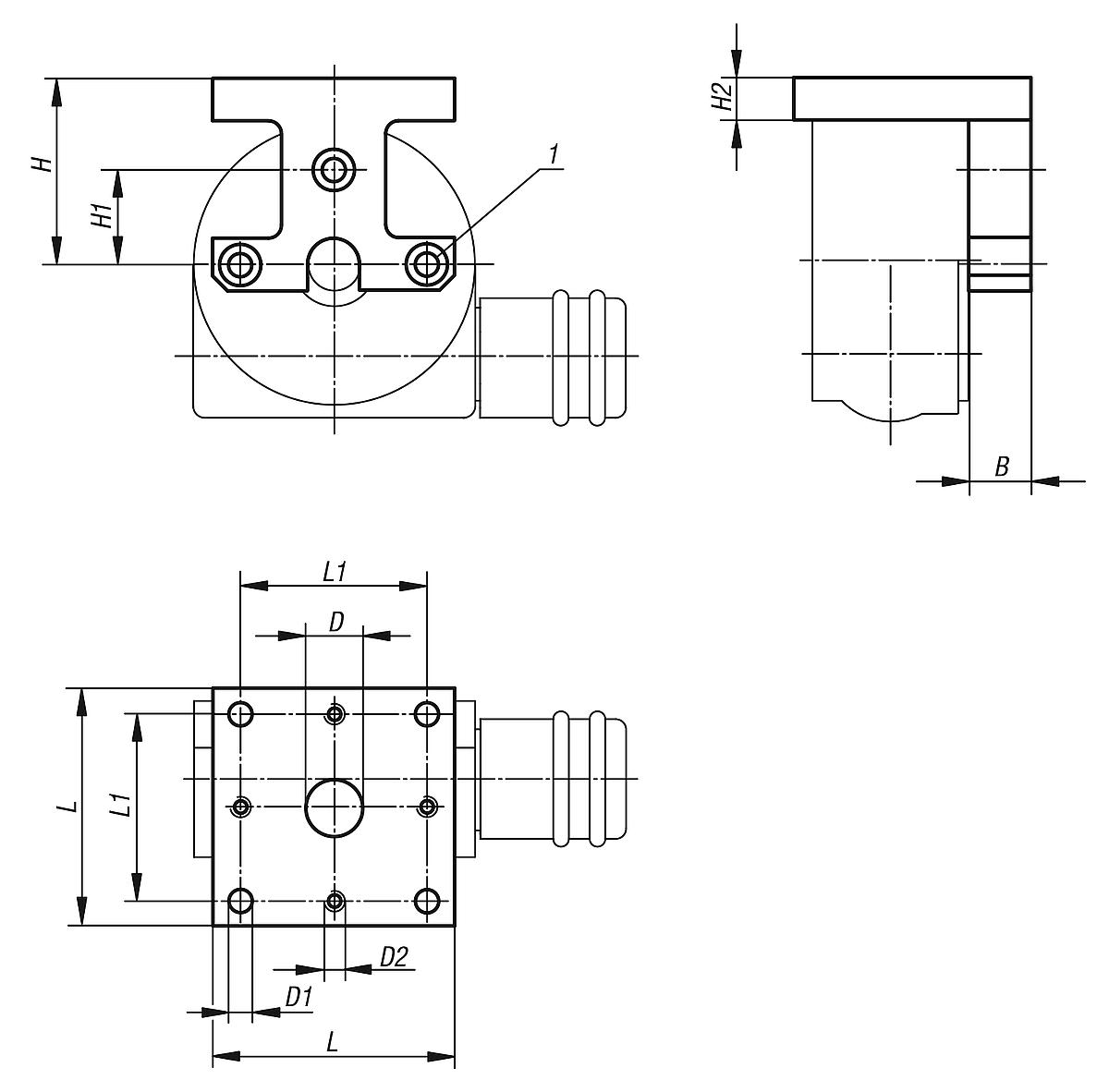

Eigenschaften
| B: | 12 |
|---|---|
| D: | 11 |
| D1: | 4,5 |
| D2: | M4 |
| D3: | M4 |
| Gewicht ca. kg: | 0,064 |
| H: | 36 |
| H1: | 18 |
| H2: | 8 |
| L: | 46 |
| L1: | 36 |
Dokumente
1
| Variante | L | D | H | H2 | Gewicht ca. kg | L1 | D2 | B | H1 | D1 | D3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126819 (21162-04) |
29 | 6 | 22 | 6 | 0,017 | 22 | M3 | 7 | 11 | 3,3 | M3 | ab 52,19 € |
|
10126820 (21162-08) |
46 | 11 | 36 | 8 | 0,064 | 36 | M4 | 12 | 18 | 4,5 | M4 | ab 59,27 € |
|
10126821 (21162-12) |
75 | 16 | 51 | 10 | 0,237 | 60 | M6 | 20 | 30 | 6,5 | M6 | ab 83,02 € |
|
10126822 (21162-25) |
150 | 40 | 98 | 20 | 1,746 | 130 | M10 | 25 | 65 | 11 | M10 | ab 180,09 € |
