Produktnummer:
10126823
Herstellernummer:
21170-04
Hersteller:
Norelem

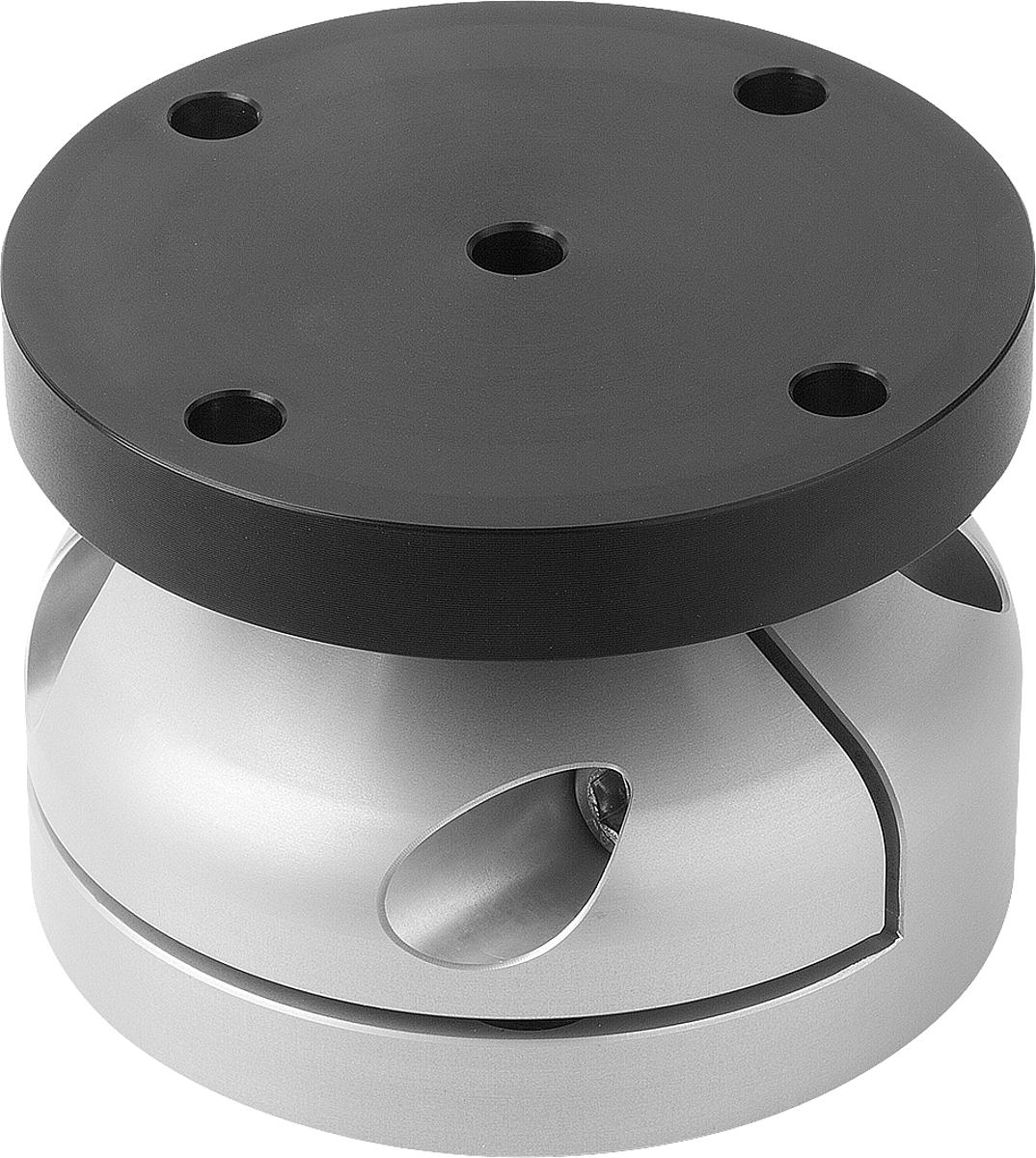

Norelem 21170-04 GELENKKOPF SCHWENKWINKEL 30° H=25, ALUMINIUM, KLEMMBAR, D=29
D1:
10
D2:
22
D4:
3
Produktnummer:
10126823
NLM 21170 Gelenkköpfe Schwenkwinkel 30° klemmbar
Beschreibung
LE70183 21170 Gelenkköpfe Schwenkwinkel 30° klemmbar
Werkstoff, Ausführung: Al-Legierung, eloxiert.
Hinweis:
Passend zu 21100, 21102, 21120, 21122, 21150, 21160, 21162 und 21180.

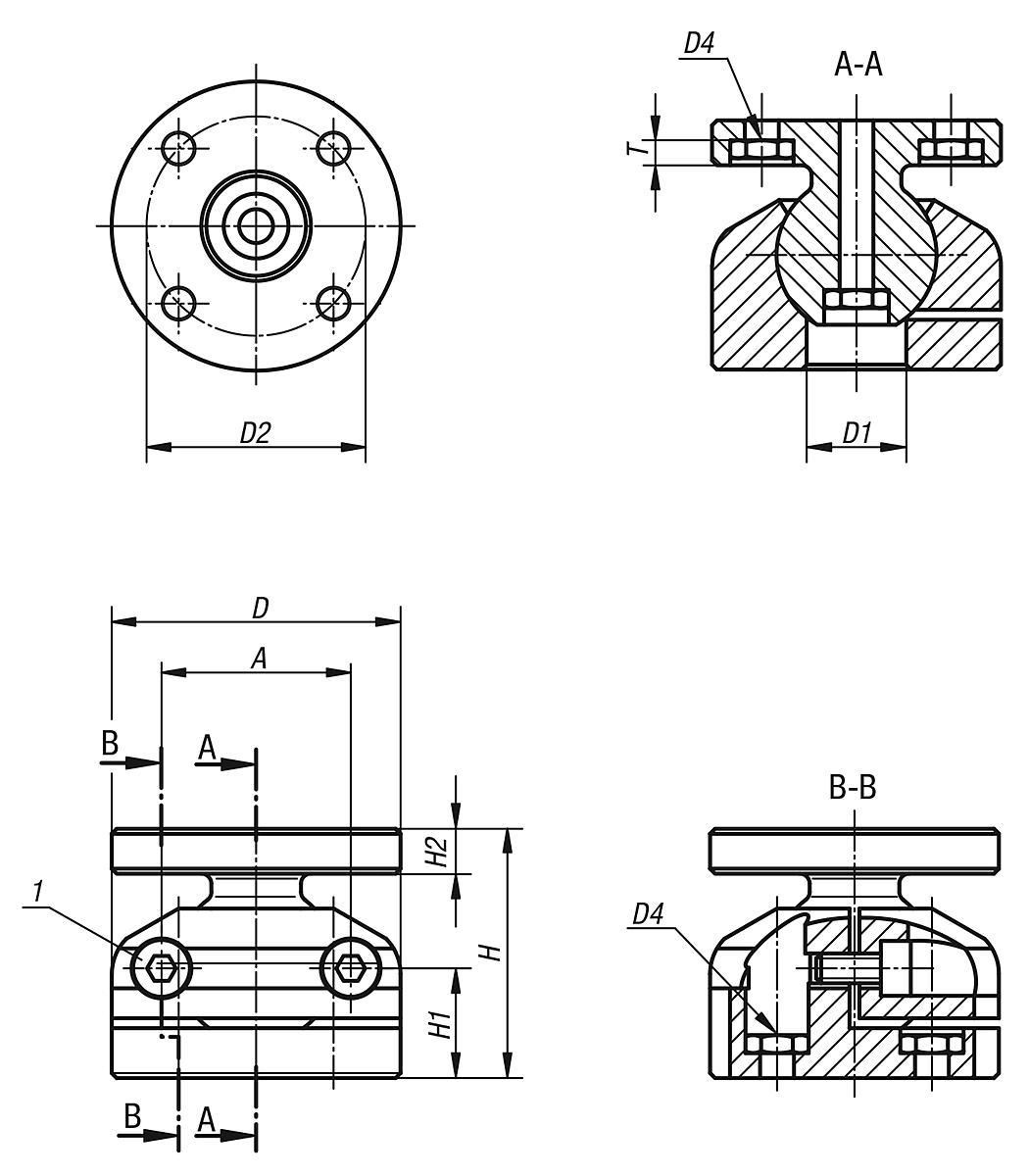

Zeichnungshinweis:
alle (9x) Senkungen nach DIN 974-1 (D4),
alle (9x) Muttern DIN 934 M (D4)
Durch herausdrücken der Muttern erhält man Senkungen für Zylinderschrauben mit Innensechskant.
Somit sind beide Befestigungsvarianten möglich.
1) D3 Klemmschraube (2x)
Bestellbeispiel:
LE70183 21170-12
Werkstoff, Ausführung: Al-Legierung, eloxiert.
Hinweis:
Passend zu 21100, 21102, 21120, 21122, 21150, 21160, 21162 und 21180.
Zeichnungshinweis:
alle (9x) Senkungen nach DIN 974-1 (D4),
alle (9x) Muttern DIN 934 M (D4)
Durch herausdrücken der Muttern erhält man Senkungen für Zylinderschrauben mit Innensechskant.
Somit sind beide Befestigungsvarianten möglich.
1) D3 Klemmschraube (2x)
Bestellbeispiel:
LE70183 21170-12
Eigenschaften
| A: | 19 |
|---|---|
| Anziehdrehmoment Klemmschrauben (Nm): | 1,11 |
| D: | 29 |
| D1: | 10 |
| D2: | 22 |
| D3: | M3 |
| D4: | 3 |
| F N: | 300 |
| Gewicht ca. kg: | 0,040 |
| H: | 25 |
| H1: | 11 |
| H2: | 5,5 |
| M Nm: | 3 |
| T: | 3,5 |
Dokumente
1
| Variante | D1 | D2 | D4 | Preis |
|---|---|---|---|---|
|
10126823 (21170-04) |
10 | 22 | 3 | ab 79,43 € |
|
10126824 (21170-08) |
13 | 36 | 4 | ab 90,17 € |
|
10126825 (21170-12) |
24 | 60 | 6 | ab 120,48 € |
|
10126826 (21170-25) |
40 | 130 | 10 | ab 371,28 € |
