Produktnummer:
10126824
Herstellernummer:
21170-08
Hersteller:
Norelem

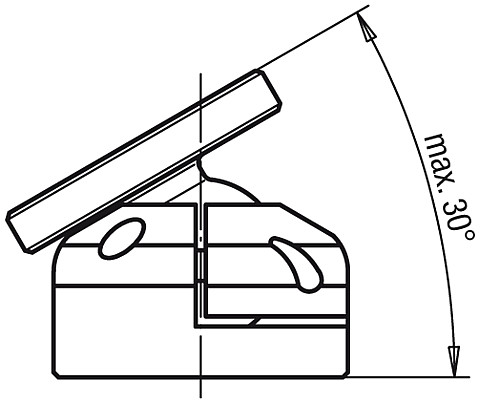

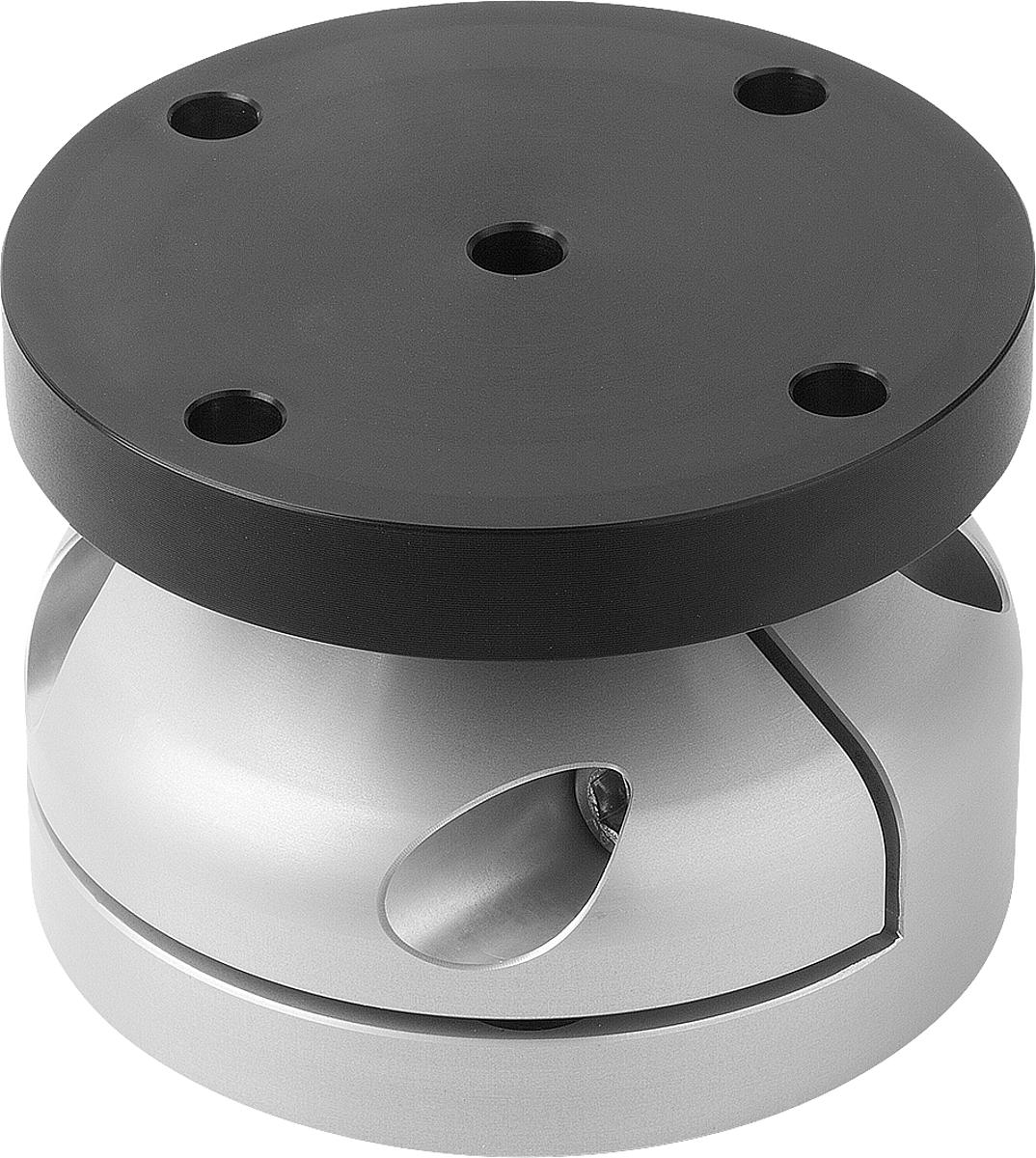

Norelem 21170-08 GELENKKOPF SCHWENKWINKEL 30° H=35, ALUMINIUM, KLEMMBAR, D=46
D1:
13
D2:
36
D4:
4
Produktnummer:
10126824
NLM 21170 Gelenkköpfe Schwenkwinkel 30° klemmbar
Beschreibung
LE70183 21170 Gelenkköpfe Schwenkwinkel 30° klemmbar
Werkstoff, Ausführung: Al-Legierung, eloxiert.
Hinweis:
Passend zu 21100, 21102, 21120, 21122, 21150, 21160, 21162 und 21180.

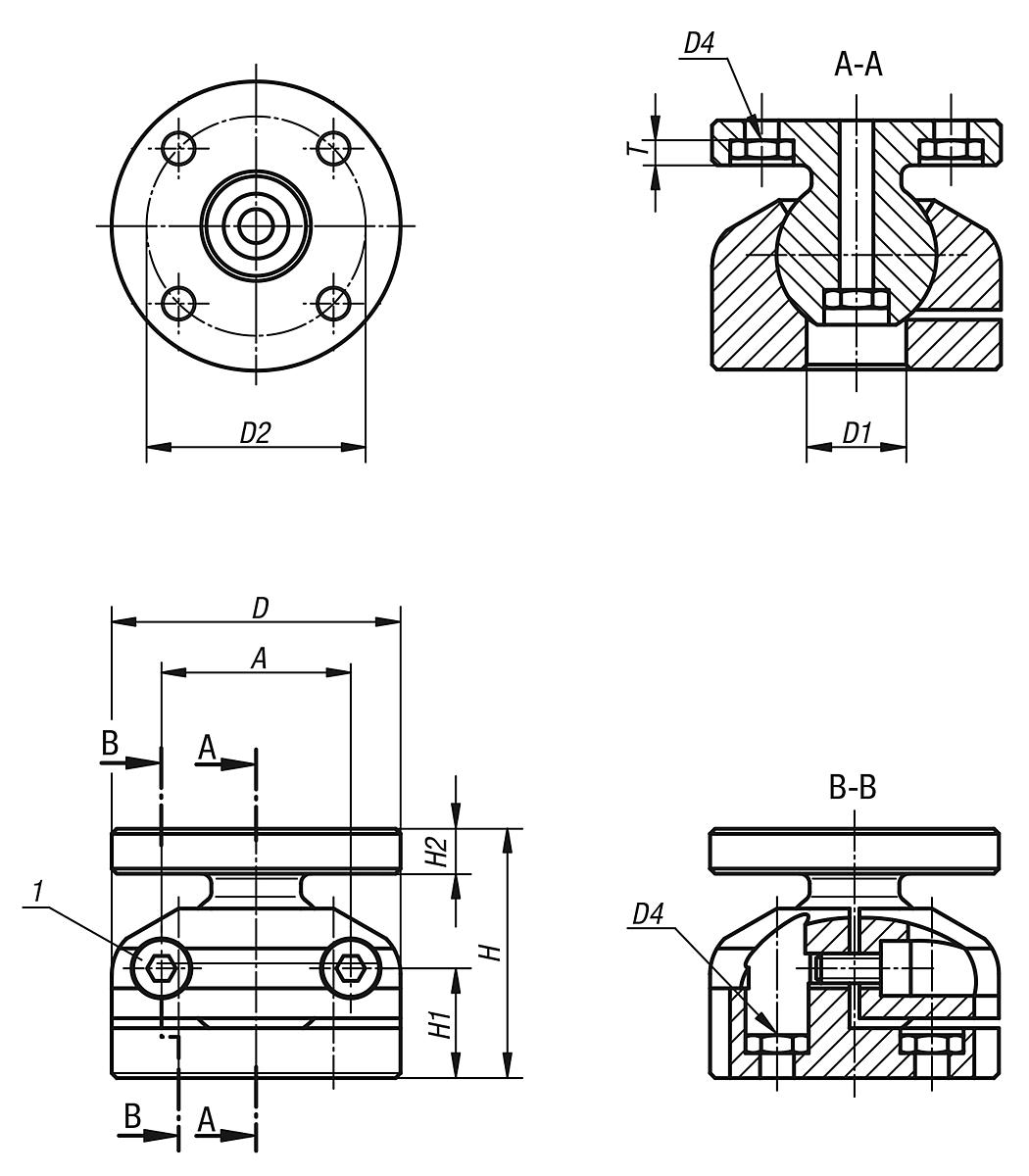

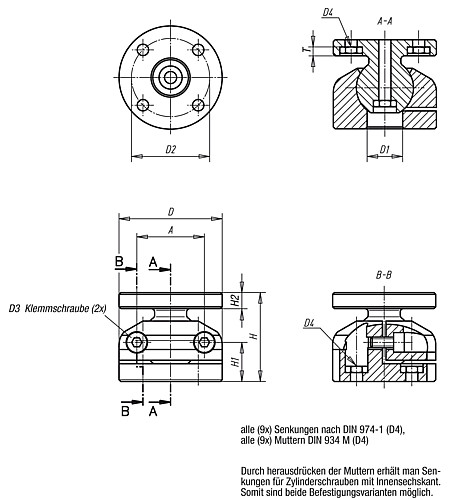

Zeichnungshinweis:
alle (9x) Senkungen nach DIN 974-1 (D4),
alle (9x) Muttern DIN 934 M (D4)
Durch herausdrücken der Muttern erhält man Senkungen für Zylinderschrauben mit Innensechskant.
Somit sind beide Befestigungsvarianten möglich.
1) D3 Klemmschraube (2x)
Bestellbeispiel:
LE70183 21170-12
Werkstoff, Ausführung: Al-Legierung, eloxiert.
Hinweis:
Passend zu 21100, 21102, 21120, 21122, 21150, 21160, 21162 und 21180.
Zeichnungshinweis:
alle (9x) Senkungen nach DIN 974-1 (D4),
alle (9x) Muttern DIN 934 M (D4)
Durch herausdrücken der Muttern erhält man Senkungen für Zylinderschrauben mit Innensechskant.
Somit sind beide Befestigungsvarianten möglich.
1) D3 Klemmschraube (2x)
Bestellbeispiel:
LE70183 21170-12
Eigenschaften
| A: | 30 |
|---|---|
| Anziehdrehmoment Klemmschrauben (Nm): | 2,55 |
| D: | 46 |
| D1: | 13 |
| D2: | 36 |
| D3: | M4 |
| D4: | 4 |
| F N: | 700 |
| Gewicht ca. kg: | 0,120 |
| H: | 35 |
| H1: | 15,5 |
| H2: | 7 |
| M Nm: | 8 |
| T: | 4,5 |
Dokumente
1
| Variante | D1 | D2 | D4 | Preis |
|---|---|---|---|---|
|
10126823 (21170-04) |
10 | 22 | 3 | ab 79,43 € |
|
10126824 (21170-08) |
13 | 36 | 4 | ab 90,17 € |
|
10126825 (21170-12) |
24 | 60 | 6 | ab 120,48 € |
|
10126826 (21170-25) |
40 | 130 | 10 | ab 371,28 € |
