Produktnummer:
10127626
Herstellernummer:
21200-1530X3960
Hersteller:
Norelem
Norelem 21200-1530X3960 FÜHRUNGSSCHIENE DRY LIN® T, L=3960 MM, L2=30 MM ACHTUNG!! ÜBERLÄNGE, SPEDITION!!
Ausführung:
L max.
B:
22
B1:
15
D für Schraube DIN 912:
M4
Gewicht ca. kg/m:
0,600
H:
15,5
H1:
10
L max.:
3960
L1:
60
L2:
30
Profil-Größe:
15
264,95 €*
VPE:
1 Stück
Produktanfrage

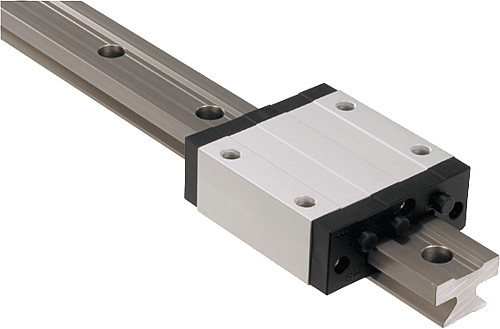

NLM 21200 Führungsschienen DryLin® T
Beschreibung
Werkstoff:
Strangpressprofil EN AW-6060.
Ausführung:
Harteloxal beschichtet, 50 µm. Härte 500 HV.
Bestellbeispiel:
nlm 21200-1530X3960 (L max.)
21200-1520X500 (Kundenspezifische Führungsschiene Größe 15)
** Länge L2 = 20 mm und
* Länge L = 500 mm mit angeben.
Längenangabe L2 und L nur in ganzen mm möglich.
Hinweis:
Die Aluminiumschiene hat eine gute Wärmeleitfähigkeit und erwärmt sich nennenswert nur bei konstant sehr hohen Geschwindigkeiten.
Strangpressprofil EN AW-6060.
Ausführung:
Harteloxal beschichtet, 50 µm. Härte 500 HV.
Bestellbeispiel:
nlm 21200-1530X3960 (L max.)
21200-1520X500 (Kundenspezifische Führungsschiene Größe 15)
** Länge L2 = 20 mm und
* Länge L = 500 mm mit angeben.
Längenangabe L2 und L nur in ganzen mm möglich.
Hinweis:
Die Aluminiumschiene hat eine gute Wärmeleitfähigkeit und erwärmt sich nennenswert nur bei konstant sehr hohen Geschwindigkeiten.
Eigenschaften

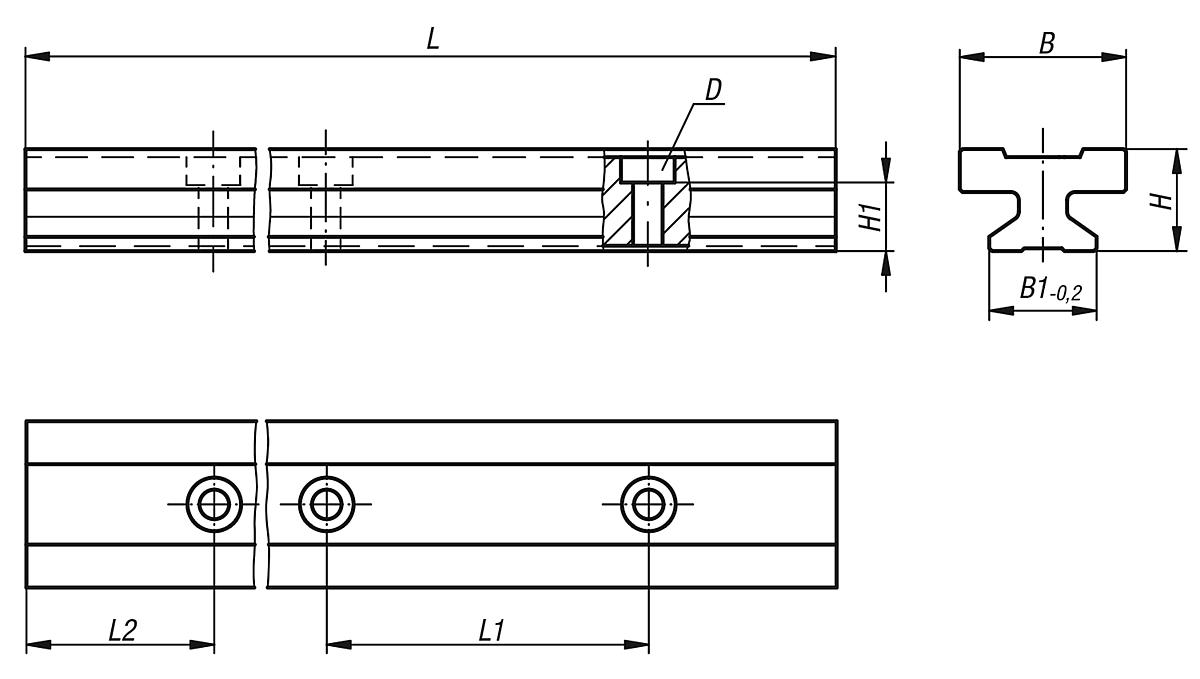

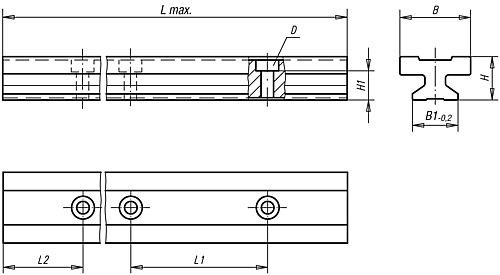

| Ausführung: | L max. |
|---|---|
| B: | 22 |
| B1: | 15 |
| D für Schraube DIN 912: | M4 |
| Gewicht ca. kg/m: | 0,600 |
| H: | 15,5 |
| H1: | 10 |
| L1: | 60 |
| L2: | 30 |
| L max.: | 3960 |
| Profil-Größe: | 15 |
Dokumente
1
| Variante | H | B | H1 | L1 | L2 | B1 | Profil-Größe | Ausführung | L max. | D für Schraube DIN 912 | Gewicht ca. kg/m | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10127626 (21200-1530X3960) |
15,5 | 22 | 10 | 60 | 30 | 15 | 15 | L max. | 3960 | M4 | 0,600 | Auf Anfrage |
|
10127627 (21200-2030X3960) |
19 | 31 | 12,3 | 60 | 30 | 20 | 20 | L max. | 3960 | M5 | 1,000 | Auf Anfrage |
|
10127628 (21200-2530X3960) |
21,5 | 34 | 13,8 | 60 | 30 | 23 | 25 | L max. | 3960 | M6 | 1,300 | Auf Anfrage |
|
10127629 (21200-3020X3960) |
26 | 40 | 15,8 | 80 | 20 | 28 | 30 | L max. | 3960 | M8 | 1,900 | Auf Anfrage |
