Produktnummer:
10127627
Herstellernummer:
21200-2030X3960
Hersteller:
Norelem

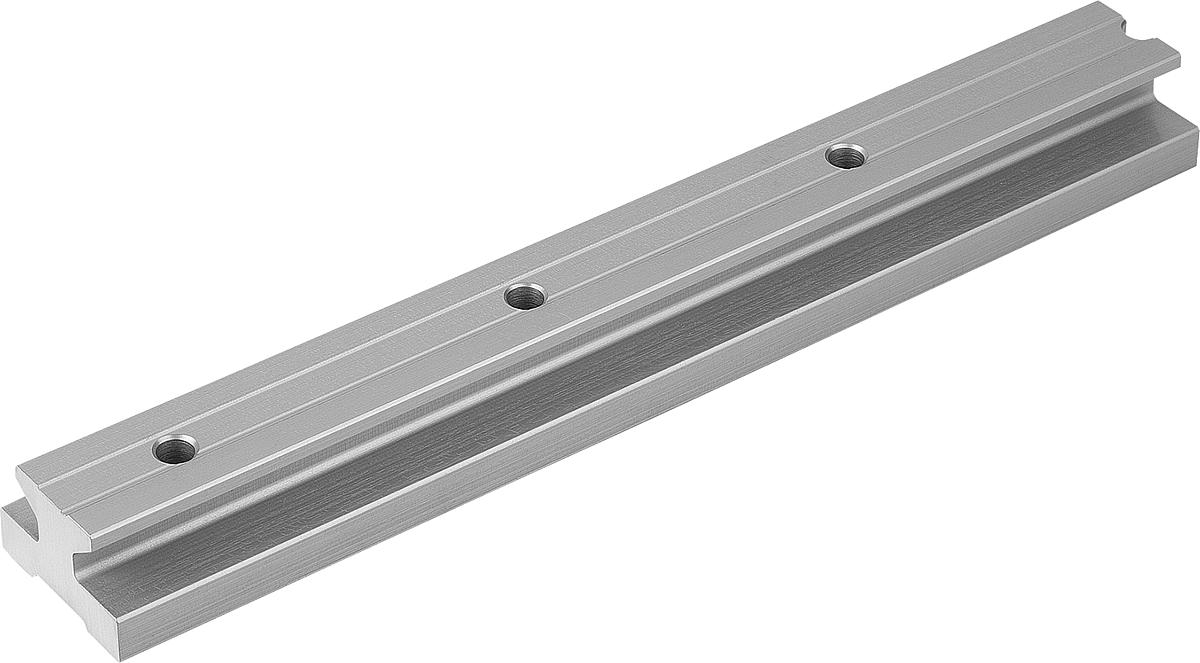

Norelem 21200-2030X3960 FÜHRUNGSSCHIENE DRY LIN® T, L=3960 MM, L2=30 MM ACHTUNG!! ÜBERLÄNGE, SPEDITION!!
Ausführung:
L max.
B:
31
B1:
20
D für Schraube DIN 912:
M5
Gewicht ca. kg/m:
1,000
H:
19
H1:
12,3
L max.:
3960
L1:
60
L2:
30
Profil-Größe:
20
Produktnummer:
10127627
NLM 21200 Führungsschienen DryLin® T
Beschreibung
Werkstoff:
Strangpressprofil EN AW-6060.
Ausführung:
Harteloxal beschichtet, 50 µm. Härte 500 HV.
Bestellbeispiel:
nlm 21200-1530X3960 (L max.)
21200-1520X500 (Kundenspezifische Führungsschiene Größe 15)
** Länge L2 = 20 mm und
* Länge L = 500 mm mit angeben.
Längenangabe L2 und L nur in ganzen mm möglich.
Hinweis:
Die Aluminiumschiene hat eine gute Wärmeleitfähigkeit und erwärmt sich nennenswert nur bei konstant sehr hohen Geschwindigkeiten.
Strangpressprofil EN AW-6060.
Ausführung:
Harteloxal beschichtet, 50 µm. Härte 500 HV.
Bestellbeispiel:
nlm 21200-1530X3960 (L max.)
21200-1520X500 (Kundenspezifische Führungsschiene Größe 15)
** Länge L2 = 20 mm und
* Länge L = 500 mm mit angeben.
Längenangabe L2 und L nur in ganzen mm möglich.
Hinweis:
Die Aluminiumschiene hat eine gute Wärmeleitfähigkeit und erwärmt sich nennenswert nur bei konstant sehr hohen Geschwindigkeiten.
Eigenschaften

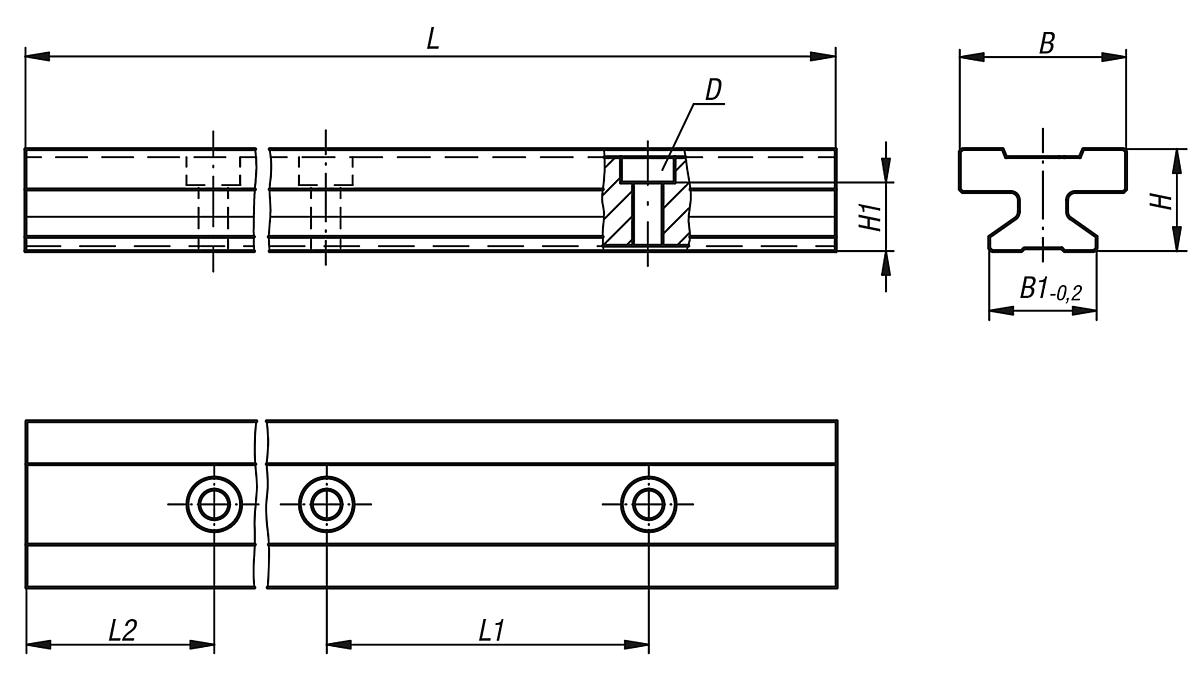

| Ausführung: | L max. |
|---|---|
| B: | 31 |
| B1: | 20 |
| D für Schraube DIN 912: | M5 |
| Gewicht ca. kg/m: | 1,000 |
| H: | 19 |
| H1: | 12,3 |
| L1: | 60 |
| L2: | 30 |
| L max.: | 3960 |
| Profil-Größe: | 20 |
Dokumente
1
| Variante | Ausführung | B | B1 | D für Schraube DIN 912 | Gewicht ca. kg/m | H | H1 | L1 | L2 | L max. | Profil-Größe | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10127626 (21200-1530X3960) |
L max. | 22 | 15 | M4 | 0,600 | 15,5 | 10 | 60 | 30 | 3960 | 15 | ab 272,63 € |
|
10127627 (21200-2030X3960) |
L max. | 31 | 20 | M5 | 1,000 | 19 | 12,3 | 60 | 30 | 3960 | 20 | ab 279,06 € |
|
10127628 (21200-2530X3960) |
L max. | 34 | 23 | M6 | 1,300 | 21,5 | 13,8 | 60 | 30 | 3960 | 25 | ab 332,20 € |
|
10127629 (21200-3020X3960) |
L max. | 40 | 28 | M8 | 1,900 | 26 | 15,8 | 80 | 20 | 3960 | 30 | ab 404,97 € |
