Produktnummer:
10127661
Hersteller:
Norelem
Norelem 21320-120080 ROLLENFÜHRUNGSWAGEN, FESTLAGER IN KOMPAKTAUSFÜHRUNG
B1:
19,2
C0Z in N:
170
L:
90
Lastwert C0Y in N:
300
Profil-Größe:
20
LE 21320 Festlager Kompaktausführung
Beschreibung

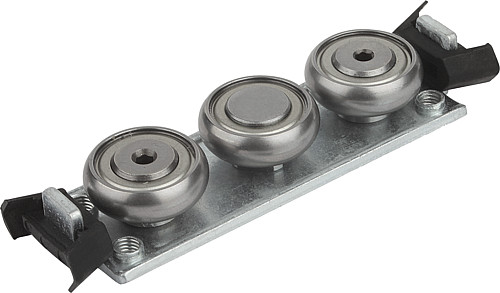

Rollenführungswagen LE21320_FK mit niedrigem Reibungskoeffizient, daher sehr leichtgängig. Die Rollenzapfen sind lebensdauergeschmiert und besitzen eine 2Z (Staubdeckel) Abdichtung. Durch einfaches Verstellen der mittleren Exzenterrolle wird der Rollenführungswagen spielfrei oder mit der gewünschten Vorspannung in der Schiene eingestellt. Die Kompaktausführung verfügt über Kunststoffabstreifer zur Reinigung der Laufbahnen.
Einsatztemperatur -30 °C bis +120 °C.
Werkstoff: Stahl.
Ausführung: verzinkt.
Einsatztemperatur -30 °C bis +120 °C.
Werkstoff: Stahl.
Ausführung: verzinkt.

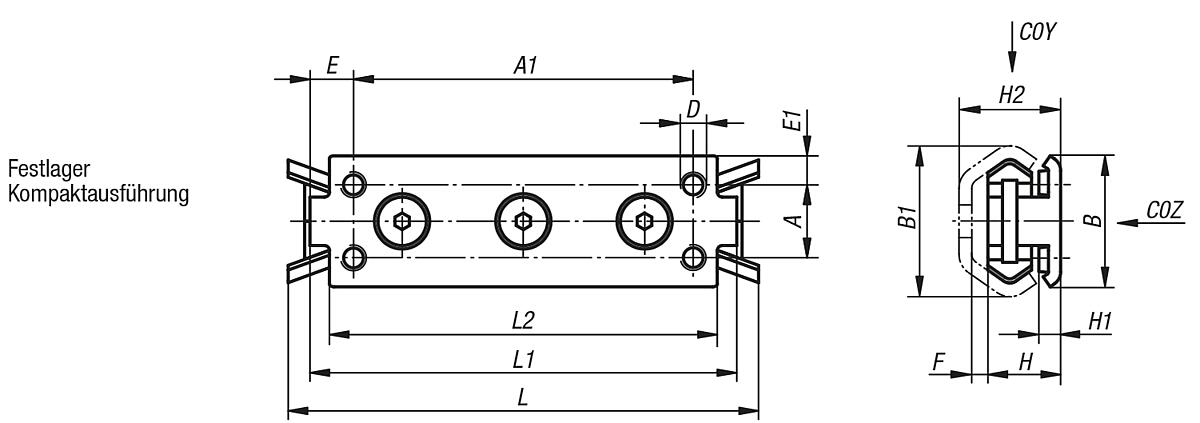

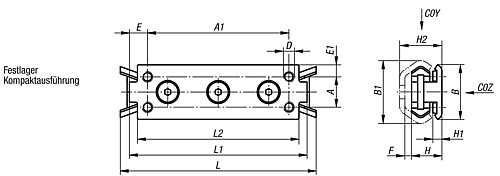

Eigenschaften
| A: | - |
|---|---|
| A1: | 60 |
| B: | 18 |
| B1: | 19,2 |
| C0Z in N: | 170 |
| D: | M5 |
| E: | 10 |
| E1: | 9 |
| F: | 3 |
| Gewicht ca. kg: | 0,050 |
| H: | 11,5 |
| H1: | 5,5 |
| H2: | 16 |
| L: | 90 |
| L1: | 80 |
| L2: | 71 |
| Lastwert C0Y in N: | 300 |
| Profil-Größe: | 20 |
Dokumente
2
| Variante | L | Profil-Größe | Lastwert C0Y in N | B1 | C0Z in N | Preis |
|---|---|---|---|---|---|---|
|
10127661 (21320-120080) |
90 | 20 | 300 | 19,2 | 170 | ab 38,19 € |
|
10127662 (21320-130088) |
97 | 30 | 800 | 29,5 | 400 | ab 41,87 € |
|
10127663 (21320-145150) |
160 | 45 | 1600 | 46,4 | 860 | ab 90,88 € |
