Produktnummer: 10127663

Hersteller: Norelem

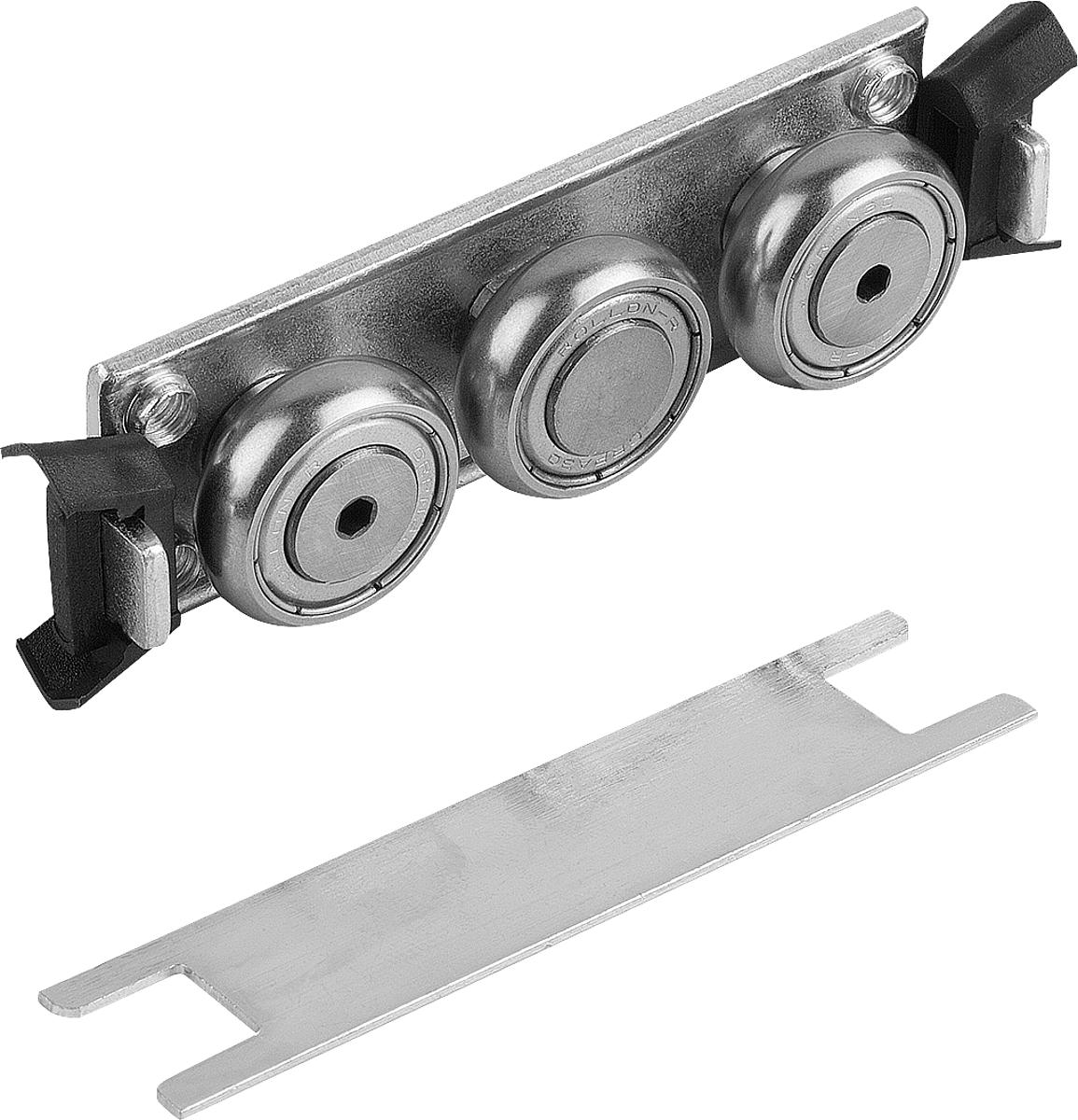

Norelem 21320-145150 ROLLENFÜHRUNGSWAGEN, FESTLAGER IN KOMPAKTAUSFÜHRUNG

B1: 46,4 C0Z in N: 860 L: 160 Lastwert C0Y in N: 1600 Profil-Größe: 45

90,88 €*

VPE: 1 Stück

*Preise exkl. MwSt. zzgl. Versandkosten

C0Z in N

Lastwert C0Y in N

Profil-Größe

Stück

VPE: 1 Stück

Produktnummer: 10127663

LE 21320 Festlager Kompaktausführung

Rollenführungswagen LE21320_FK mit niedrigem Reibungskoeffizient, daher sehr leichtgängig. Die Rollenzapfen sind lebensdauergeschmiert und besitzen eine 2Z (Staubdeckel) Abdichtung. Durch einfaches Verstellen der mittleren Exzenterrolle wird der Rollenführungswagen spielfrei oder mit der gewünschten Vorspannung in der Schiene eingestellt. Die Kompaktausführung verfügt über Kunststoffabstreifer zur Reinigung der Laufbahnen.

Einsatztemperatur -30 °C bis +120 °C.

Werkstoff: Stahl.
Ausführung: verzinkt.

A:	23
A1:	120
B:	40
B1:	46,4
C0Z in N:	860
D:	M6
E:	7,5
E1:	8,5
F:	5
Gewicht ca. kg:	0,400
H:	22
H1:	4
H2:	31
L:	160
L1:	150
L2:	135
Lastwert C0Y in N:	1600
Profil-Größe:	45

Datenblatt.pdf

Schienen Auswahlhilfe.pdf

Bitte einloggen, um CAD-Daten herunterladen zu können.

Variante	L	Profil-Größe	Lastwert C0Y in N	B1	C0Z in N	Preis

10127661 (21320-120080)	90	20	300	19,2	170	ab 38,19 €
10127662 (21320-130088)	97	30	800	29,5	400	ab 41,87 €
10127663 (21320-145150)	160	45	1600	46,4	860	ab 90,88 €
