Produktnummer:
10127700
Herstellernummer:
21400-15106601
Hersteller:
Norelem

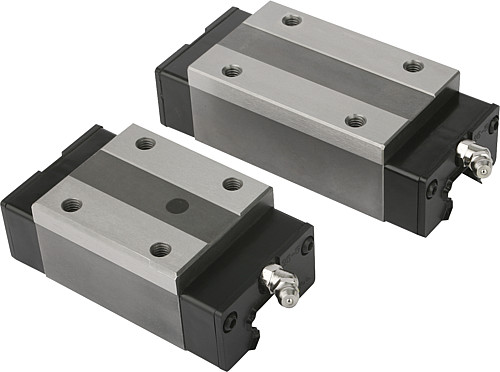

Norelem 21400-15106601 FÜHRUNGSWAGEN,
Ausführung:
Standard
L3:
66
Profil-Größe:
15
Produktnummer:
10127700
NLM 21400 Führungswagen
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugeln Wälzlagerstahl.
Umlenkstücke Kunststoff.
Ausführung:
blank.
Bestellbeispiel:
nlm 21400-15106601
Hinweis:
Standard Führungswagen mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Hohe Dynamikwerte: v = 5 m/s.
Einsatztemperatur im Dauerbetrieb max. 80 °C.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.
Körper Vergütungsstahl.
Kugeln Wälzlagerstahl.
Umlenkstücke Kunststoff.
Ausführung:
blank.
Bestellbeispiel:
nlm 21400-15106601
Hinweis:
Standard Führungswagen mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Hohe Dynamikwerte: v = 5 m/s.
Einsatztemperatur im Dauerbetrieb max. 80 °C.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.

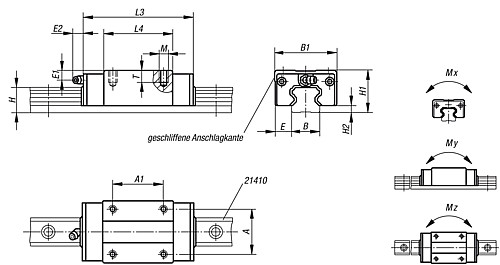

Eigenschaften
| A: | 26 |
|---|---|
| A1: | 26 |
| Ausführung: | Standard |
| B: | 15 |
| B1: | 34 |
| E: | 9,5 |
| E1: | 8,3 |
| E2: | 5 |
| Gewicht ca. kg: | 0,210 |
| H: | 14 |
| H1: | 28 |
| H2: | 4,6 |
| L3: | 66 |
| L4: | 40 |
| M: | M4 |
| Mx (Nm): | 70 |
| My (Nm): | 50 |
| Mz (Nm): | 50 |
| Profil-Größe: | 15 |
| Schmierbohrung: | Ø3 |
| T: | 6,4 |
| Tragzahlen dynamisch N: | 6850 |
| Tragzahlen statisch N: | 12700 |
Dokumente
1
| Variante | Ausführung | Profil-Größe | L3 | Preis |
|---|---|---|---|---|
|
10127700 (21400-15106601) |
Standard | 15 | 66 | ab 55,31 € |
|
10127701 (21400-20107801) |
Standard | 20 | 77,8 | ab 63,00 € |
|
10127702 (21400-25108801) |
Standard | 25 | 88 | ab 65,87 € |
|
10127704 (21400-25211001) |
lang | 25 | 110,1 | ab 72,48 € |
|
10127703 (21400-30110901) |
Standard | 30 | 109 | ab 73,14 € |
|
10127705 (21400-30213101) |
lang | 30 | 131,3 | ab 80,18 € |
