Produktnummer:
10352630
Hersteller:
Norelem
Norelem 21411-05-25210610 FÜHRUNGSWAGEN MIT FLANSCH GR.25 L3=106,1 B1=70 VERGÜTUNGSSTAHL, LANGE AUSFÜHRUNG, KOMP:WÄLZLAGERSTAHL
Ausführung:
lang
E:
23,5
Profil-Größe:
25
Produktnummer:
10352630

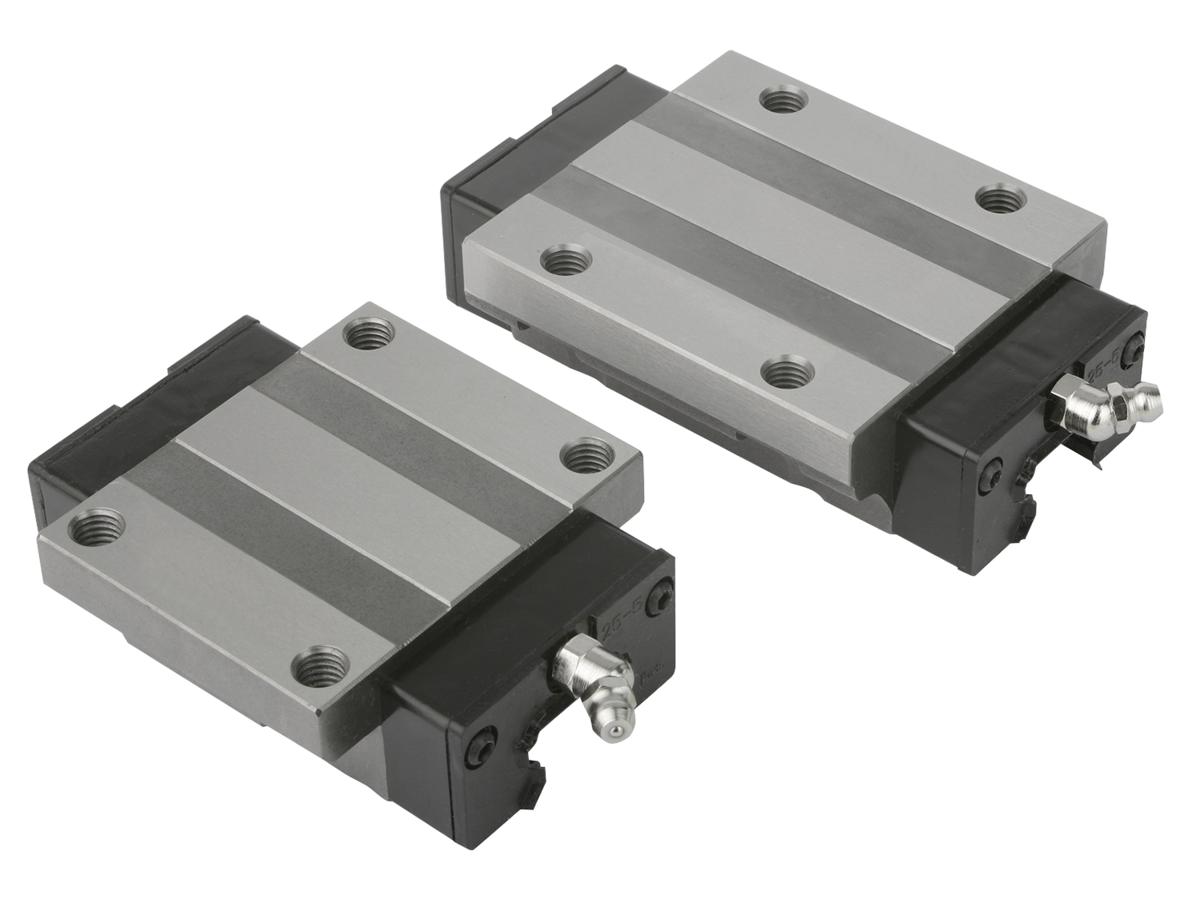

NLM 21411-05 Führungswagen mit Flansch, Kugelumlaufführung, Genauigkeitsklasse H, ohne Vorspannung Z0
Beschreibung
Der norelem NLM 21411-05 Führungswagen mit Flansch ist für präzise Linearführungen mit hohen Anforderungen an Tragfähigkeit, Laufruhe und Dynamik konzipiert. Die 4-reihige Kugelumlaufführung mit Rundbogenprofil gewährleistet eine gleichmäßige Lastverteilung und ermöglicht die Aufnahme von Kräften aus allen Richtungen.
Der Führungswagen besteht aus einem vergüteten Stahlkörper mit Kugeln aus Wälzlagerstahl und Umlenkstücken aus Kunststoff. Er ist in der Genauigkeitsklasse H ausgeführt und wird ohne Vorspannung (Z0) geliefert. Beidseitige Abschlussdichtungen schützen die Kugelumlaufführung zuverlässig vor Verschmutzungen und verlängern die Lebensdauer.
Durch die unter 45° angeordneten Laufbahnen eignet sich der Führungswagen für Anwendungen mit Belastungen in allen Richtungen. Mit einer maximalen Verfahrgeschwindigkeit von 5 m/s und einer zulässigen Dauerbetriebstemperatur bis 80 °C ist er ideal für den Einsatz im Maschinenbau, in Automatisierungsanlagen, Handhabungssystemen und Produktionsanlagen.
Eigenschaften
• Führungswagen mit Flansch
• 4-reihige Kugelumlaufführung mit Rundbogenprofil
• Genauigkeitsklasse H
• Ohne Vorspannung Z0
• Beidseitige Abschlussdichtungen
• Körper aus Vergütungsstahl
• Kugeln aus Wälzlagerstahl
• Umlenkstücke aus Kunststoff
• Laufbahnen im 45°-Winkel für Belastungen aus allen Richtungen
• Maximale Geschwindigkeit: 5 m/s
• Dauerbetriebstemperatur: bis 80 °C
• Geschliffene Anschlagkante A
Typische Einsatzbereiche: Maschinenbau, Automatisierungstechnik, Lineartechnik, Montageanlagen, Verpackungsmaschinen, Handhabungstechnik und industrielle Linearführungen.
Der Führungswagen besteht aus einem vergüteten Stahlkörper mit Kugeln aus Wälzlagerstahl und Umlenkstücken aus Kunststoff. Er ist in der Genauigkeitsklasse H ausgeführt und wird ohne Vorspannung (Z0) geliefert. Beidseitige Abschlussdichtungen schützen die Kugelumlaufführung zuverlässig vor Verschmutzungen und verlängern die Lebensdauer.
Durch die unter 45° angeordneten Laufbahnen eignet sich der Führungswagen für Anwendungen mit Belastungen in allen Richtungen. Mit einer maximalen Verfahrgeschwindigkeit von 5 m/s und einer zulässigen Dauerbetriebstemperatur bis 80 °C ist er ideal für den Einsatz im Maschinenbau, in Automatisierungsanlagen, Handhabungssystemen und Produktionsanlagen.
Eigenschaften
• Führungswagen mit Flansch
• 4-reihige Kugelumlaufführung mit Rundbogenprofil
• Genauigkeitsklasse H
• Ohne Vorspannung Z0
• Beidseitige Abschlussdichtungen
• Körper aus Vergütungsstahl
• Kugeln aus Wälzlagerstahl
• Umlenkstücke aus Kunststoff
• Laufbahnen im 45°-Winkel für Belastungen aus allen Richtungen
• Maximale Geschwindigkeit: 5 m/s
• Dauerbetriebstemperatur: bis 80 °C
• Geschliffene Anschlagkante A
Typische Einsatzbereiche: Maschinenbau, Automatisierungstechnik, Lineartechnik, Montageanlagen, Verpackungsmaschinen, Handhabungstechnik und industrielle Linearführungen.

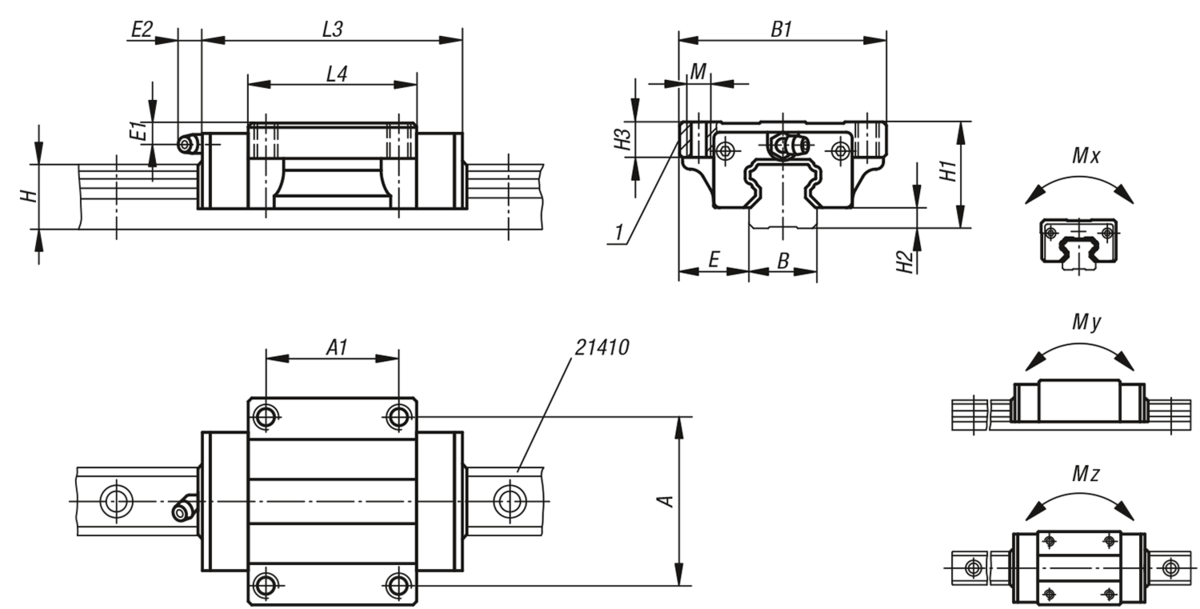

Eigenschaften
| A: | 57 |
|---|---|
| A1: | 45 |
| Ausführung: | lang |
| B: | 23 |
| B1: | 70 |
| E: | 23,5 |
| E1: | 5 |
| E2: | 13,5 |
| Gewicht ca. kg: | 0,720 |
| H: | 22 |
| H1: | 36 |
| H2: | 7 |
| H3: | 12 |
| L3: | 110,1 |
| L4: | 79,1 |
| M: | M8 |
| Mx (Nm): | 504 |
| My (Nm): | 448 |
| Mz (Nm): | 434 |
| Profil-Größe: | 25 |
| Schmierbohrung: | M6x1 |
| Tragzahlen dynamisch N: | 29960 |
| Tragzahlen statisch N: | 56000 |
| Variante | Ausführung | Profil-Größe | E | Preis |
|---|---|---|---|---|
|
10352626 (21411-05-15106310) |
Standard | 15 | 16 | ab 55,31 € |
|
10352627 (21411-05-20107310) |
Standard | 20 | 21,5 | ab 63,00 € |
|
10352628 (21411-05-25108410) |
Standard | 25 | 23,5 | ab 65,87 € |
|
10352630 (21411-05-25210610) |
lang | 25 | 23,5 | ab 72,48 € |
|
10352629 (21411-05-30110010) |
Standard | 30 | 31 | ab 85,05 € |
|
10352631 (21411-05-30212510) |
lang | 30 | 31 | ab 93,39 € |
