Produktnummer:
10127743
Herstellernummer:
21510-3012
Hersteller:
Norelem

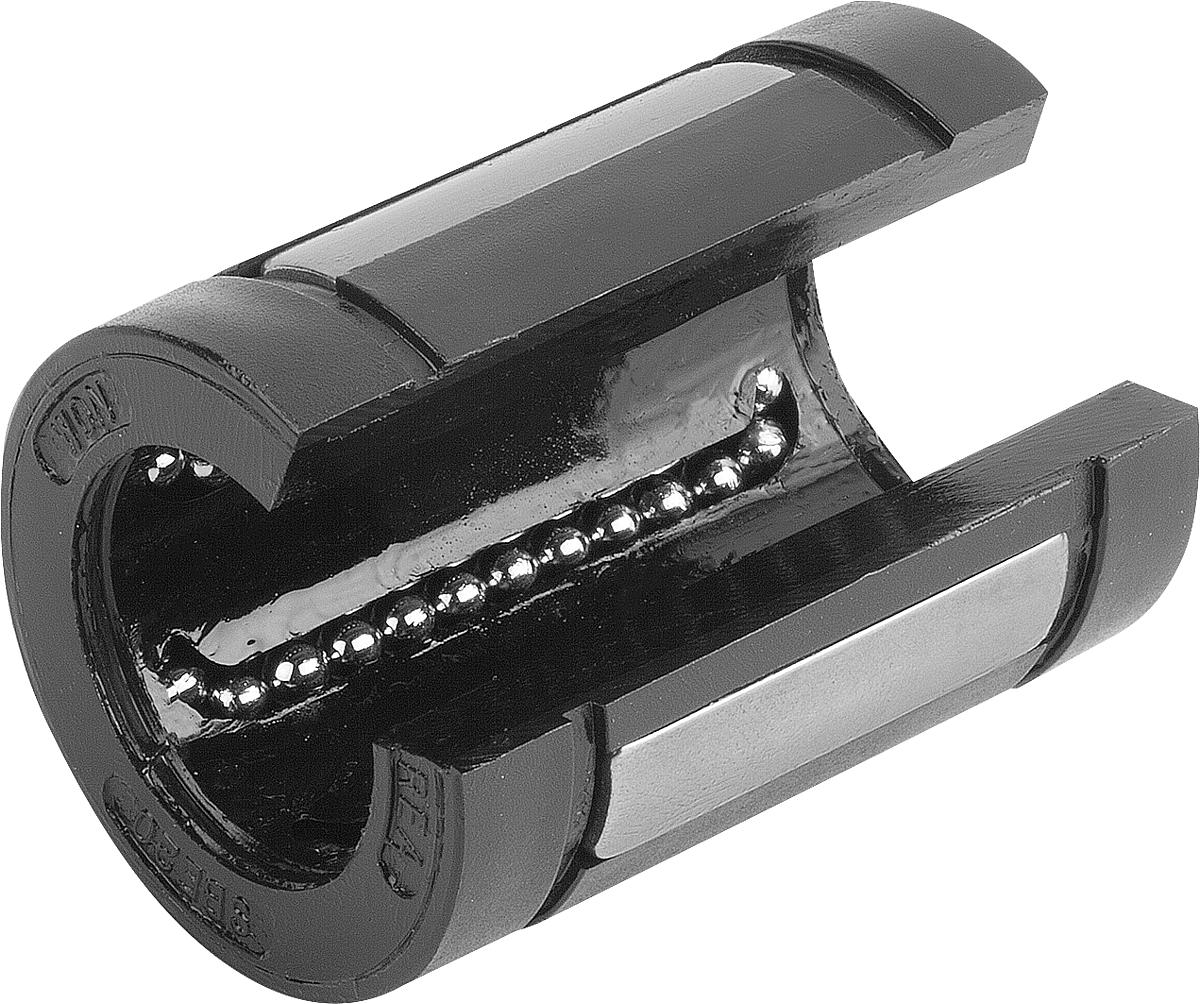

Norelem 21510-3012 LINEARKUGELLAGER OFFEN D=30, MIT WINKELFEHLERAUSGLEICH
D:
30
L:
68 -0,3
Tragzahlen dynamisch N:
3200
NLM 21510_AO Linearkugellager mit Winkelfehlerausgleich, offen
Beschreibung
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285 mit selbsttätigem Winkelfehlerausgleich. Mit beidseitiger Dichtung. Diese Lager bestehen aus einem hochpräzisen gespritzten Kunststoffträger, in dem die aus Wälzlagerstahl eingeklipsten Laufbahnplatten befestigt sind. Der Kunststoffträger dient gleichzeitig als Rücklauf und Dichtungsaufnahme. Die Dichtung besteht aus einem Spezial-Polyamide-Material mit einem geringen Reibungskoeffizienten. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Temperaturbereich:
-20 °C bis +80 °C.
Werkstoff:
Gehäuse Kunststoff.
Laufbahnplatten Wälzlagerstahl.
Kugeln Stahl.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Temperaturbereich:
-20 °C bis +80 °C.
Werkstoff:
Gehäuse Kunststoff.
Laufbahnplatten Wälzlagerstahl.
Kugeln Stahl.

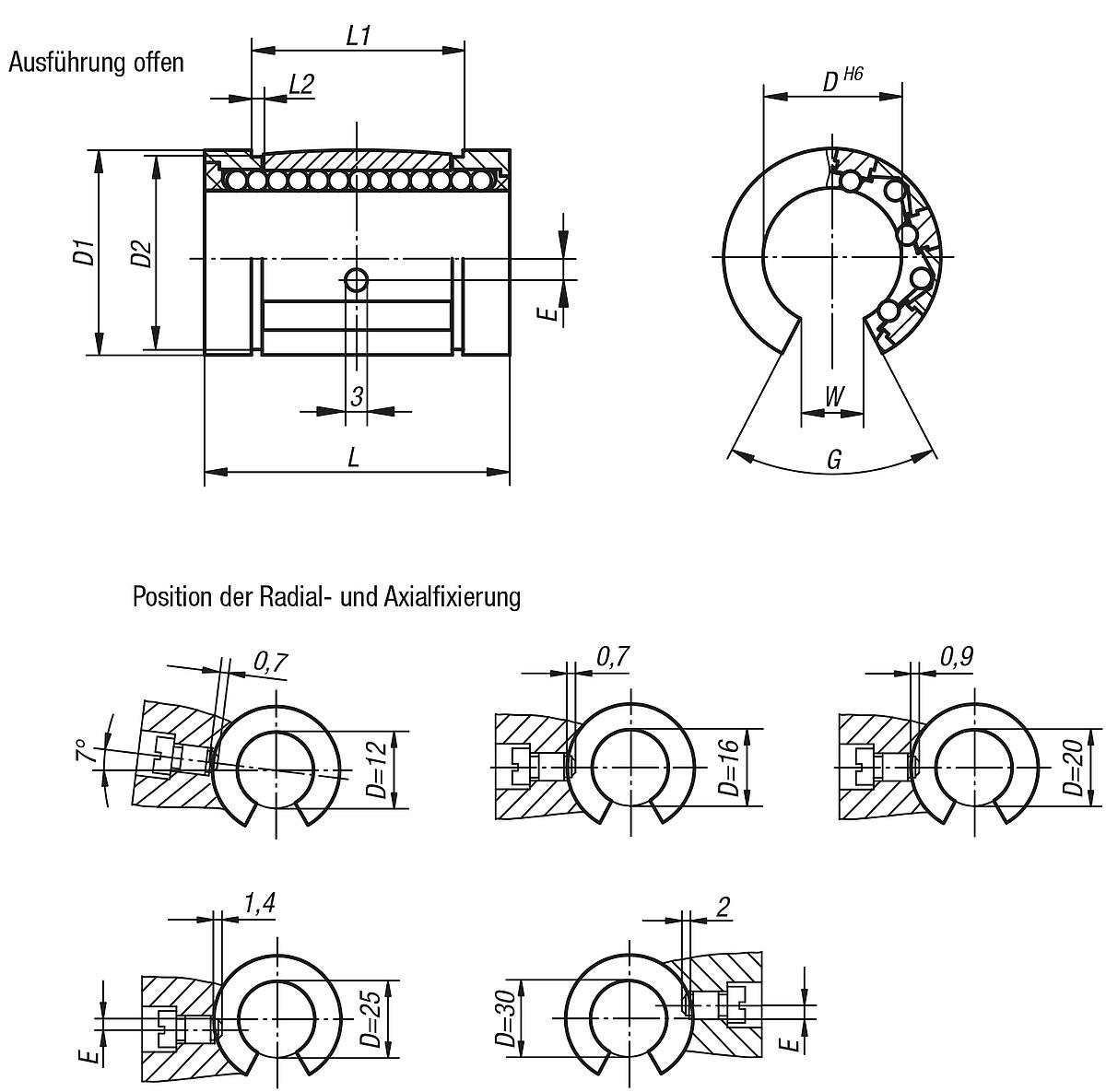

Eigenschaften
| Ausführung: | offen |
|---|---|
| D: | 30 |
| D1: | 47 |
| D2: | 44,5 |
| E: | 2 |
| G: | 57° |
| Gewicht ca. kg: | 0,185 |
| L: | 68 -0,3 |
| L1: | 52,1 -0,3 |
| L2: | 1,85 |
| Tragzahlen dynamisch N: | 3200 |
| Tragzahlen statisch N: | 2800 |
| W: | 14 |
Dokumente
1
| Variante | D | L | Tragzahlen dynamisch N | Preis |
|---|---|---|---|---|
|
10127744 (21510-1212) |
12 | 32 -0,2 | 650 | ab 31,42 € |
|
10127745 (21510-1612) |
16 | 36 -0,2 | 800 | ab 34,45 € |
|
10127746 (21510-2012) |
20 | 45 -0,2 | 1500 | ab 40,98 € |
|
10127742 (21510-2512) |
25 | 58 -0,3 | 2500 | ab 53,97 € |
|
10127743 (21510-3012) |
30 | 68 -0,3 | 3200 | ab 67,79 € |
