Produktnummer:
10126959
Herstellernummer:
21522-161002
Hersteller:
Norelem

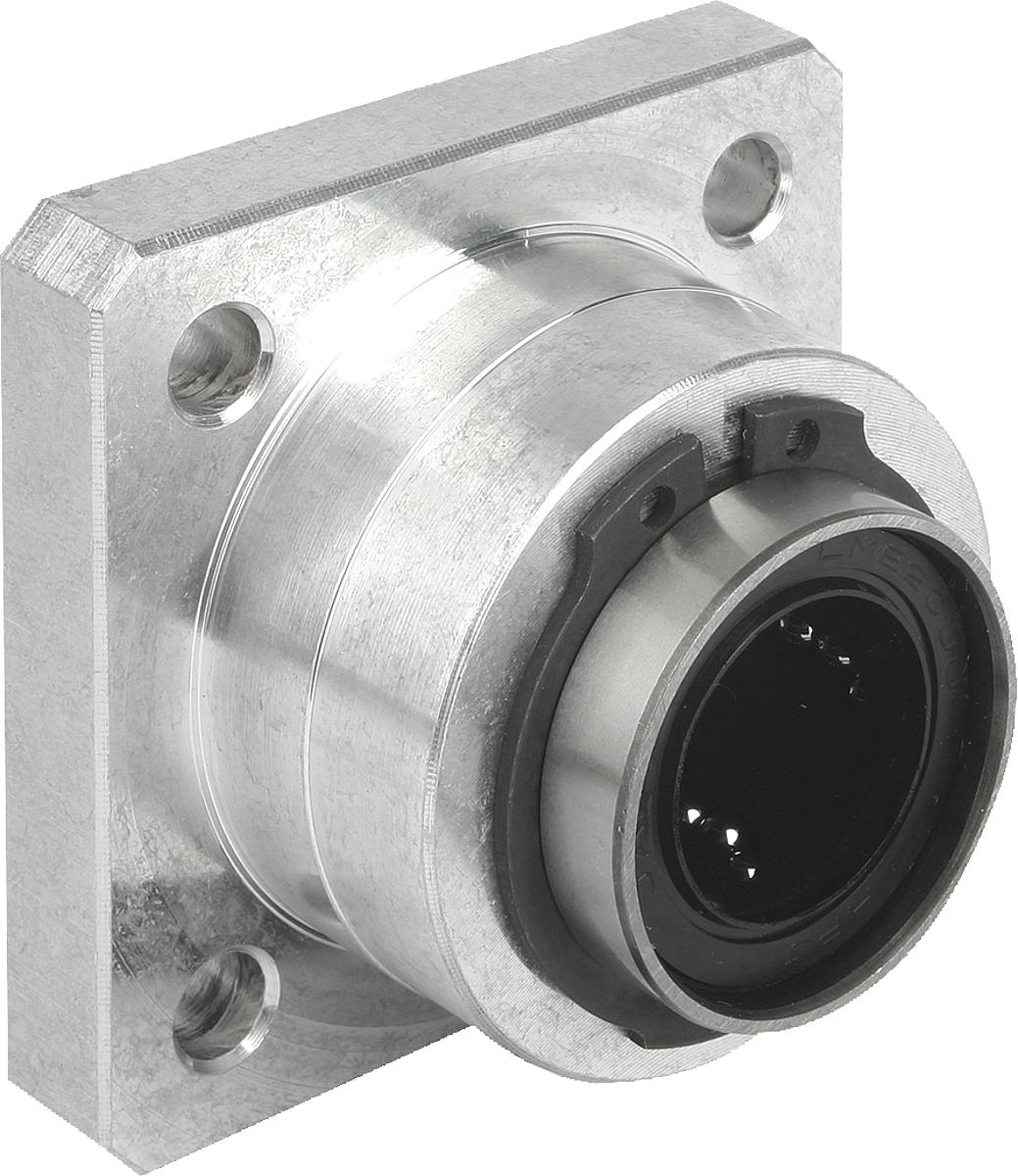

Norelem 21522-161002 LINEARGEHÄUSEEINHEIT D=16, MIT FLANSCH UND KUGELLAGER 21510
A:
50
D:
16
D1:
26
D2:
38
D3:
5,5
E:
35
Gewicht ca. kg:
0,170
L:
36
L1:
24
L2:
8
Produktnummer:
10126959
NLM 21522 Lineargehäuseeinheiten mit Flansch
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21522-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, montiertem Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21522-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, montiertem Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

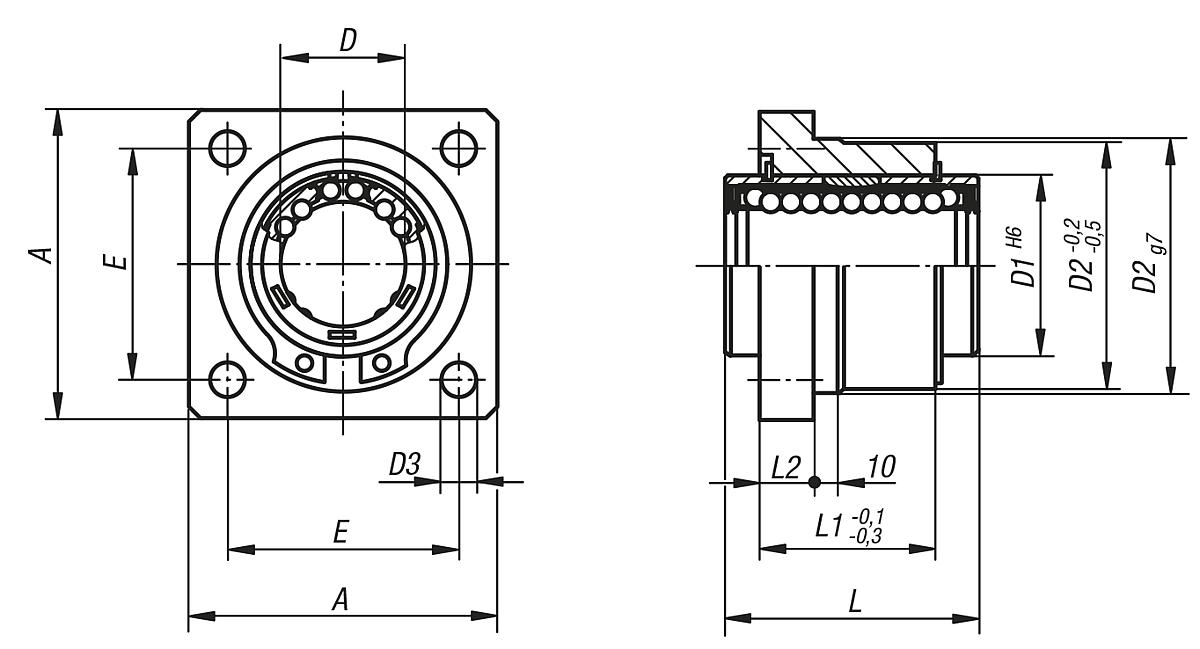

Eigenschaften
| A: | 50 |
|---|---|
| D: | 16 |
| D1: | 26 |
| D2: | 38 |
| D3: | 5,5 |
| E: | 35 |
| Gewicht ca. kg: | 0,170 |
| L: | 36 |
| L1: | 24 |
| L2: | 8 |
Dokumente
1
| Variante | A | D | D1 | D2 | D3 | E | Gewicht ca. kg | L | L1 | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126958 (21522-121002) |
40 | 12 | 22 | 32 | 5,5 | 30 | 0,120 | 32 | 22 | 6 | ab 57,82 € |
|
10126959 (21522-161002) |
50 | 16 | 26 | 38 | 5,5 | 35 | 0,170 | 36 | 24 | 8 | ab 61,15 € |
|
10126960 (21522-201002) |
60 | 20 | 32 | 46 | 6,6 | 42 | 0,330 | 45 | 30 | 10 | ab 72,75 € |
|
10126961 (21522-251002) |
70 | 25 | 40 | 58 | 6,6 | 54 | 0,680 | 58 | 42 | 12 | ab 88,52 € |
|
10126962 (21522-301002) |
80 | 30 | 47 | 66 | 9 | 60 | 1,030 | 68 | 50 | 14 | ab 112,73 € |
