Produktnummer:
10126960
Herstellernummer:
21522-201002
Hersteller:
Norelem

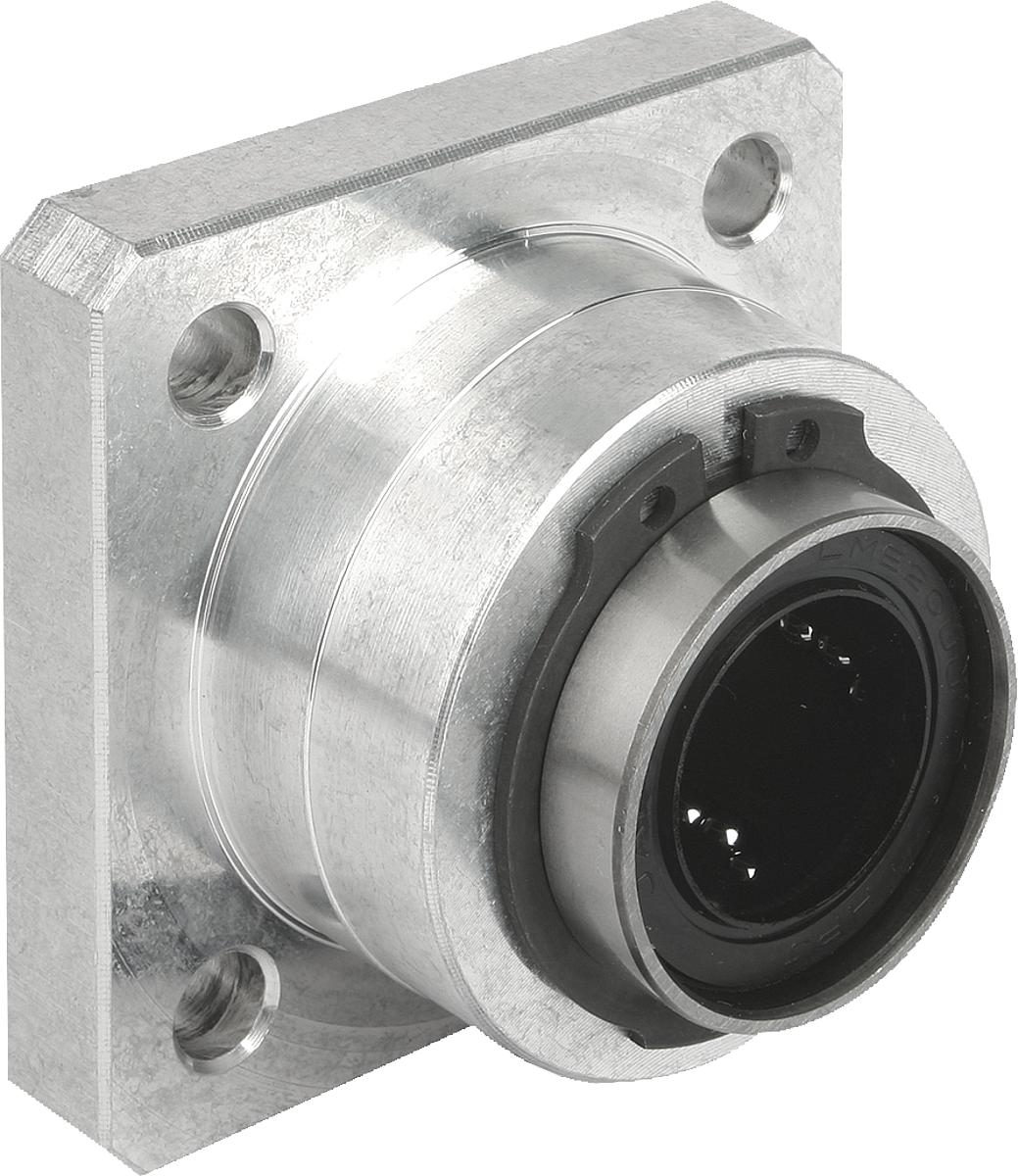

Norelem 21522-201002 LINEARGEHÄUSEEINHEIT D=20, MIT FLANSCH UND KUGELLAGER 21510

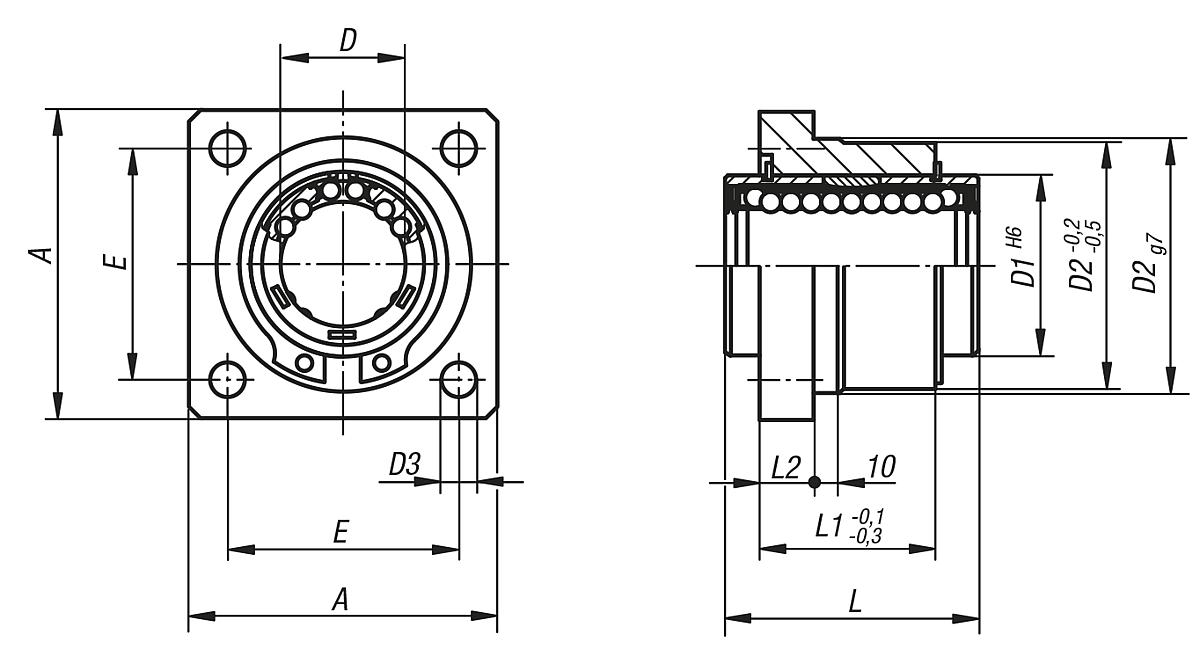

A:
60
D:
20
D1:
32
D2:
46
D3:
6,6
E:
42
Gewicht ca. kg:
0,330
L:
45
L1:
30
L2:
10
NLM 21522 Lineargehäuseeinheiten mit Flansch
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21522-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, montiertem Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21522-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, montiertem Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Eigenschaften
| A: | 60 |
|---|---|
| D: | 20 |
| D1: | 32 |
| D2: | 46 |
| D3: | 6,6 |
| E: | 42 |
| Gewicht ca. kg: | 0,330 |
| L: | 45 |
| L1: | 30 |
| L2: | 10 |
Dokumente
1
| Variante | L | A | D | D2 | D1 | L1 | L2 | Gewicht ca. kg | E | D3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10126958 (21522-121002) |
32 | 40 | 12 | 32 | 22 | 22 | 6 | 0,120 | 30 | 5,5 | ab 56,19 € |
|
10126959 (21522-161002) |
36 | 50 | 16 | 38 | 26 | 24 | 8 | 0,170 | 35 | 5,5 | ab 59,43 € |
|
10126960 (21522-201002) |
45 | 60 | 20 | 46 | 32 | 30 | 10 | 0,330 | 42 | 6,6 | ab 70,70 € |
|
10126961 (21522-251002) |
58 | 70 | 25 | 58 | 40 | 42 | 12 | 0,680 | 54 | 6,6 | ab 86,03 € |
|
10126962 (21522-301002) |
68 | 80 | 30 | 66 | 47 | 50 | 14 | 1,030 | 60 | 9 | ab 109,55 € |
