Produktnummer:
10127026
Herstellernummer:
21580-25
Hersteller:
Norelem

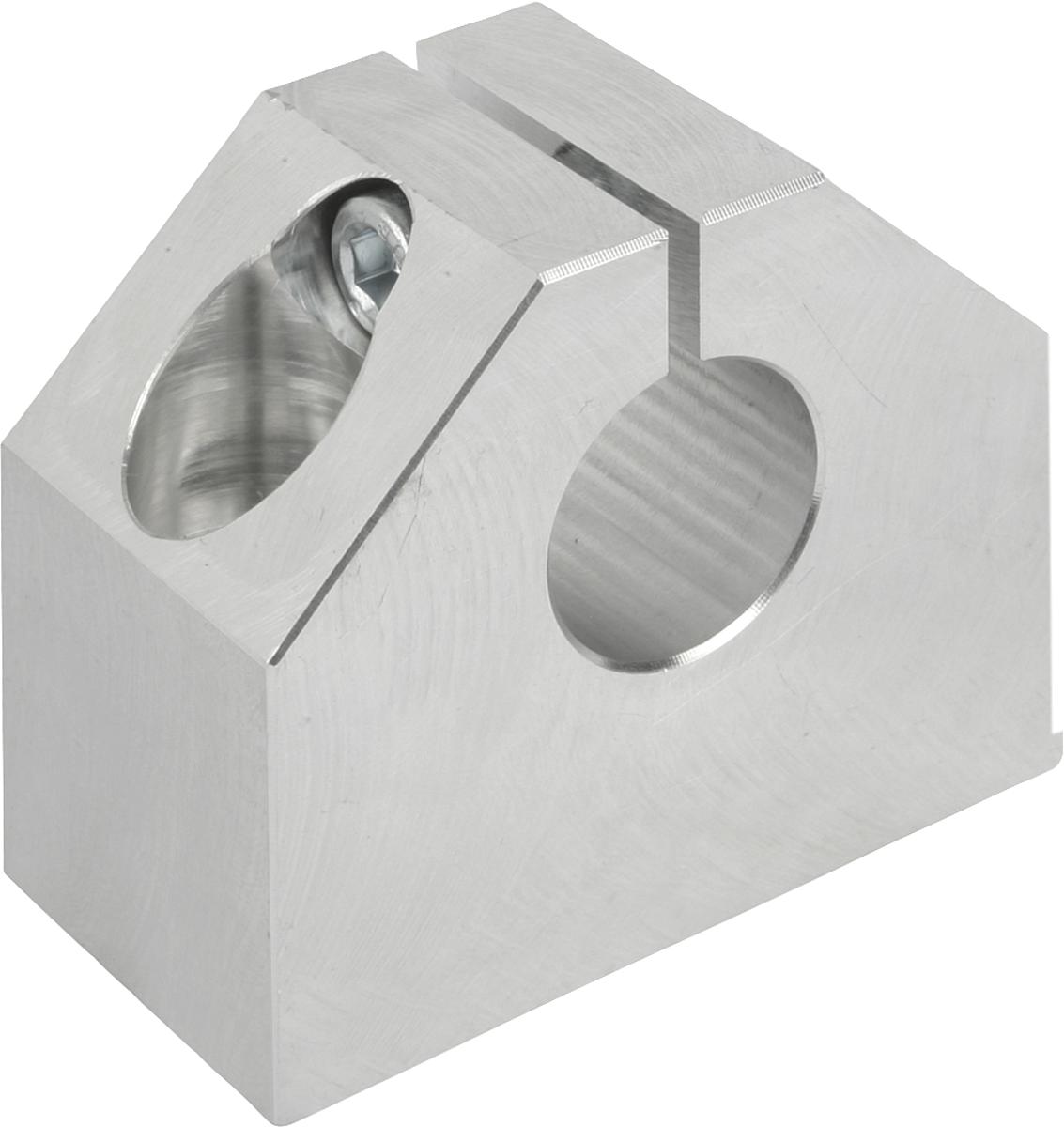

Norelem 21580-25 WELLENBOCK D=25,
A:
78
B:
38
C (DIN 912):
M8
D:
25
D1:
10,3
D2:
18
E:
56
Gewicht ca. kg:
0,410
H:
60
H1:
35
H2:
26
H3:
30
M:
M12
Produktnummer:
10127026
NLM 21580 Wellenböcke
Beschreibung
Wellenböcke mit Aufnahmebohrung zur einfachen und sicheren Klemmung und Befestigung der Führungswellen.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Werkstoff, Ausführung: Aluminium, blank.
Bestellbeispiel: LE 70183 21580-12
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Werkstoff, Ausführung: Aluminium, blank.
Bestellbeispiel: LE 70183 21580-12

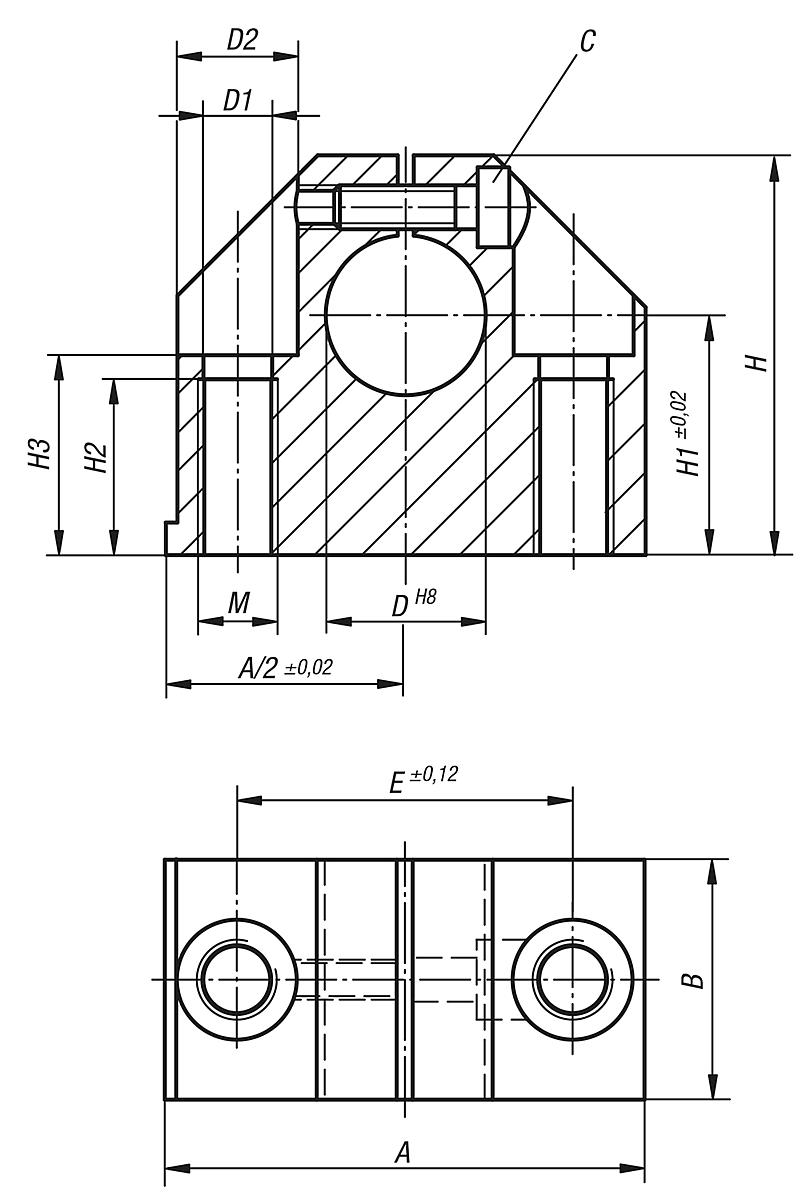

Eigenschaften
| A: | 78 |
|---|---|
| B: | 38 |
| C (DIN 912): | M8 |
| D: | 25 |
| D1: | 10,3 |
| D2: | 18 |
| E: | 56 |
| Gewicht ca. kg: | 0,410 |
| H: | 60 |
| H1: | 35 |
| H2: | 26 |
| H3: | 30 |
| M: | M12 |
Dokumente
1
| Variante | A | B | C (DIN 912) | D | D1 | D2 | E | Gewicht ca. kg | H | H1 | H2 | H3 | M | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10127023 (21580-12) |
20 | M4 | 12 | 5,2 | 10 | 30 | 0,100 | 35 | 20 | 13 | 16,5 | M6 | ab 11,86 € | |
|
10127024 (21580-16) |
53 | 24 | M5 | 16 | 6,8 | 11 | 38 | 0,150 | 42 | 25 | 18 | 21 | M8 | ab 12,99 € |
|
10127025 (21580-20) |
60 | 30 -0,6 | M6 | 20 | 8,6 | 15 | 42 | 0,230 | 50 -0,6 | 30 | 22 | 25 | M10 | ab 16,75 € |
|
10127026 (21580-25) |
78 | 38 | M8 | 25 | 10,3 | 18 | 56 | 0,410 | 60 | 35 | 26 | 30 | M12 | ab 18,21 € |
|
10127027 (21580-30) |
87 | 40 -0,6 | M8 | 30 | 10,3 | 18 | 64 | 0,530 | 70 -0,6 | 40 | 26 | 34 | M12 | ab 19,48 € |
