Produktnummer:
10127027
Herstellernummer:
21580-30
Hersteller:
Norelem

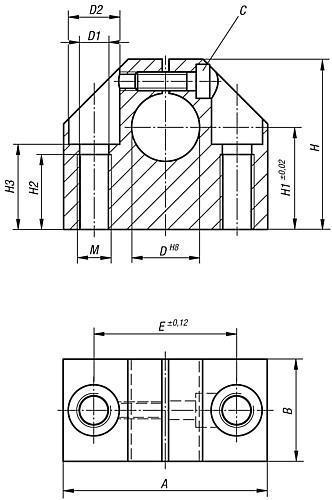

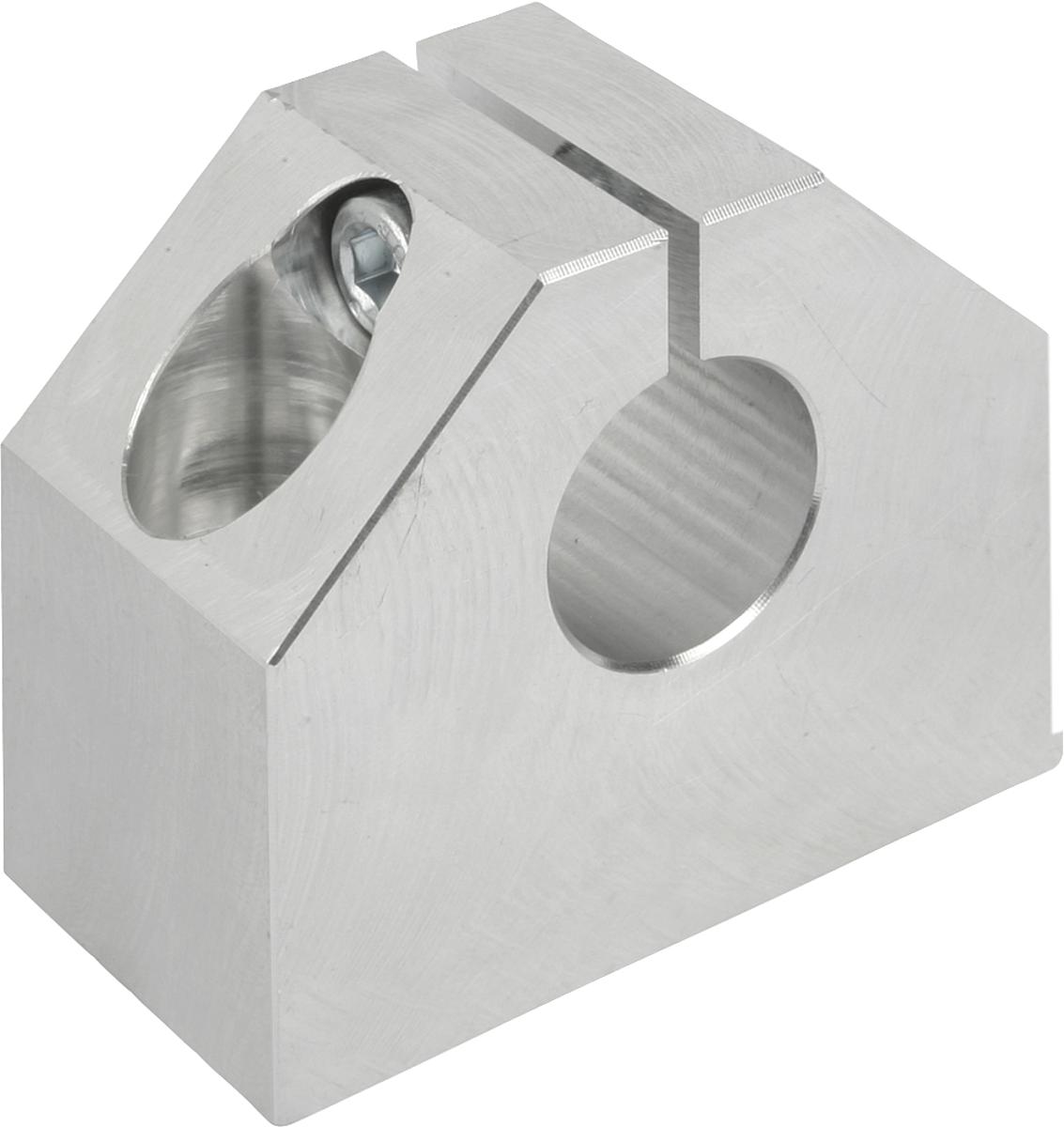

Norelem 21580-30 WELLENBOCK D=30,
A:
87
B:
40 -0,6
C (DIN 912):
M8
D:
30
D1:
10,3
D2:
18
E:
64
Gewicht ca. kg:
0,530
H:
70 -0,6
H1:
40
H2:
26
H3:
34
M:
M12
Produktnummer:
10127027
NLM 21580 Wellenböcke
Beschreibung
Wellenböcke mit Aufnahmebohrung zur einfachen und sicheren Klemmung und Befestigung der Führungswellen.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Werkstoff, Ausführung: Aluminium, blank.
Bestellbeispiel: LE 70183 21580-12
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Werkstoff, Ausführung: Aluminium, blank.
Bestellbeispiel: LE 70183 21580-12
Eigenschaften
| A: | 87 |
|---|---|
| B: | 40 -0,6 |
| C (DIN 912): | M8 |
| D: | 30 |
| D1: | 10,3 |
| D2: | 18 |
| E: | 64 |
| Gewicht ca. kg: | 0,530 |
| H: | 70 -0,6 |
| H1: | 40 |
| H2: | 26 |
| H3: | 34 |
| M: | M12 |
Dokumente
1
| Variante | B | H | H1 | Gewicht ca. kg | D | D2 | E | H2 | M | D1 | H3 | C (DIN 912) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10127023 (21580-12) |
20 | 35 | 20 | 0,100 | 12 | 10 | 30 | 13 | M6 | 5,2 | 16,5 | M4 | ab 11,86 € |
|
10127024 (21580-16) |
24 | 42 | 25 | 0,150 | 16 | 11 | 38 | 18 | M8 | 6,8 | 21 | M5 | ab 12,99 € |
|
10127025 (21580-20) |
30 -0,6 | 50 -0,6 | 30 | 0,230 | 20 | 15 | 42 | 22 | M10 | 8,6 | 25 | M6 | ab 16,75 € |
|
10127026 (21580-25) |
38 | 60 | 35 | 0,410 | 25 | 18 | 56 | 26 | M12 | 10,3 | 30 | M8 | ab 18,21 € |
|
10127027 (21580-30) |
40 -0,6 | 70 -0,6 | 40 | 0,530 | 30 | 18 | 64 | 26 | M12 | 10,3 | 34 | M8 | ab 19,48 € |
