Produktnummer:
10127033
Herstellernummer:
21585-12
Hersteller:
Norelem

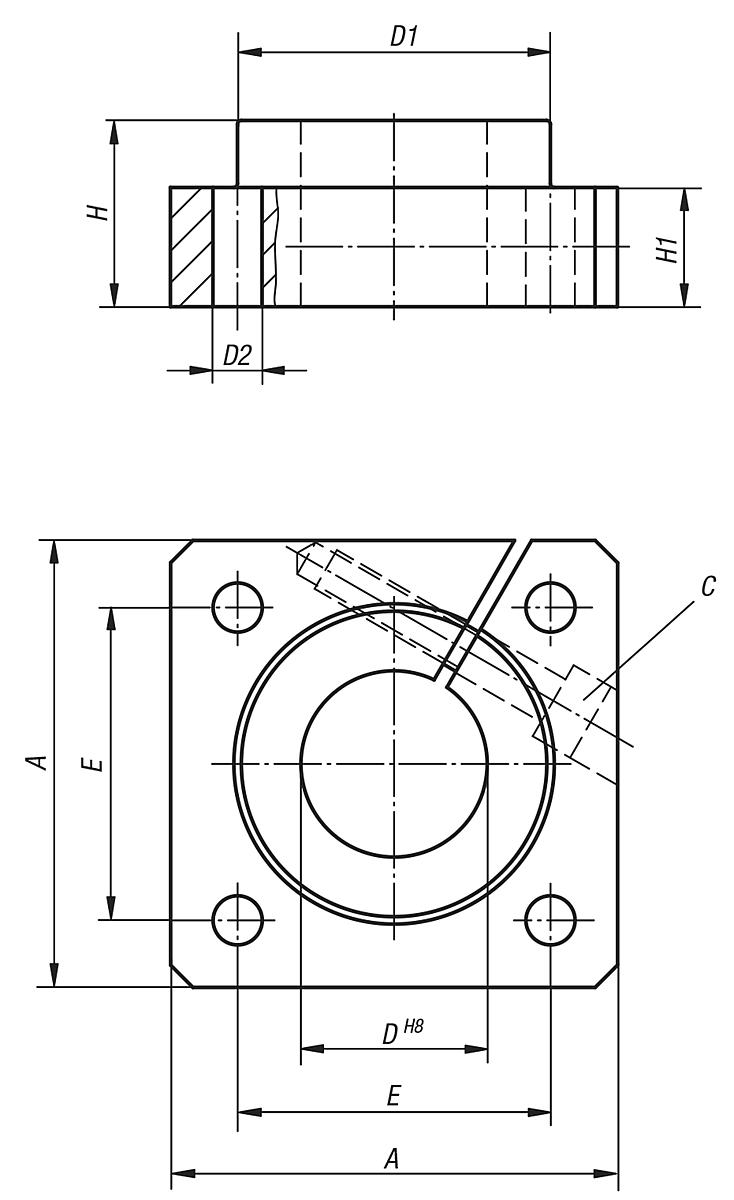

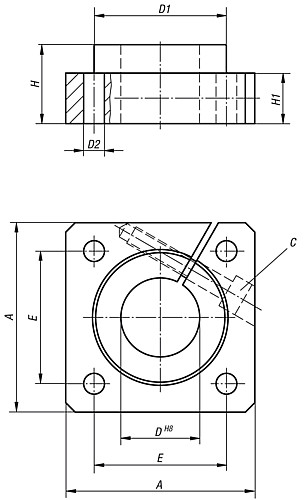

Norelem 21585-12 FLANSCHWELLENBOCK D=12,
A:
40
C (DIN 912):
M4
D:
12
D1:
23,5
D2:
5,5
E:
30 ±0,12
Gewicht ca. kg:
0,060
H:
20
H1:
12
Produktnummer:
10127033

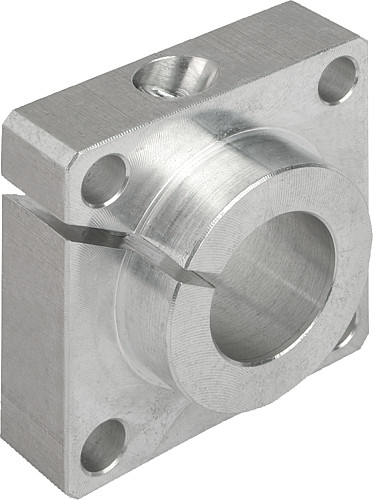

NLM 21585 Flanschwellenböcke
Beschreibung
Werkstoff, Ausführung:
Aluminium, blank.
Bestellbeispiel:
nlm 21585-12
Hinweis:
Flanschwellenböcke mit Aufnahmebohrung zur einfachen und sicheren Klemmung und Befestigung der Führungswellen.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Aluminium, blank.
Bestellbeispiel:
nlm 21585-12
Hinweis:
Flanschwellenböcke mit Aufnahmebohrung zur einfachen und sicheren Klemmung und Befestigung der Führungswellen.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Eigenschaften
| A: | 40 |
|---|---|
| C (DIN 912): | M4 |
| D: | 12 |
| D1: | 23,5 |
| D2: | 5,5 |
| E: | 30 ±0,12 |
| Gewicht ca. kg: | 0,060 |
| H: | 20 |
| H1: | 12 |
Dokumente
1
| Variante | A | H | D | D2 | Gewicht ca. kg | H1 | C (DIN 912) | D1 | E | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10127033 (21585-12) |
40 | 20 | 12 | 5,5 | 0,060 | 12 | M4 | 23,5 | 30 ±0,12 | ab 29,95 € |
|
10127034 (21585-16) |
50 | 20 | 16 | 5,5 | 0,080 | 12 | M4 | 27,5 | 35 ±0,12 | ab 33,55 € |
|
10127035 (21585-20) |
50 | 23 | 20 | 6,6 | 0,100 | 14 | M5 | 33,5 | 38 ±0,15 | ab 37,66 € |
|
10127036 (21585-25) |
60 | 25 | 25 | 6,6 | 0,150 | 16 | M6 | 42 | 42 ±0,15 | ab 42,32 € |
|
10127037 (21585-30) |
70 | 30 | 30 | 9 | 0,300 | 19 | M8 | 49,5 | 54 ±0,25 | ab 56,51 € |
