Produktnummer:
10127037
Herstellernummer:
21585-30
Hersteller:
Norelem
Norelem 21585-30 FLANSCHWELLENBOCK D=30,
A:
70
C (DIN 912):
M8
D:
30
D1:
49,5
D2:
9
E:
54 ±0,25
Gewicht ca. kg:
0,300
H:
30
H1:
19
Produktnummer:
10127037
NLM 21585 Flanschwellenböcke
Beschreibung
Werkstoff, Ausführung:
Aluminium, blank.
Bestellbeispiel:
nlm 21585-12
Hinweis:
Flanschwellenböcke mit Aufnahmebohrung zur einfachen und sicheren Klemmung und Befestigung der Führungswellen.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Aluminium, blank.
Bestellbeispiel:
nlm 21585-12
Hinweis:
Flanschwellenböcke mit Aufnahmebohrung zur einfachen und sicheren Klemmung und Befestigung der Führungswellen.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.
Eigenschaften
| A: | 70 |
|---|---|
| C (DIN 912): | M8 |
| D: | 30 |
| D1: | 49,5 |
| D2: | 9 |
| E: | 54 ±0,25 |
| Gewicht ca. kg: | 0,300 |
| H: | 30 |
| H1: | 19 |

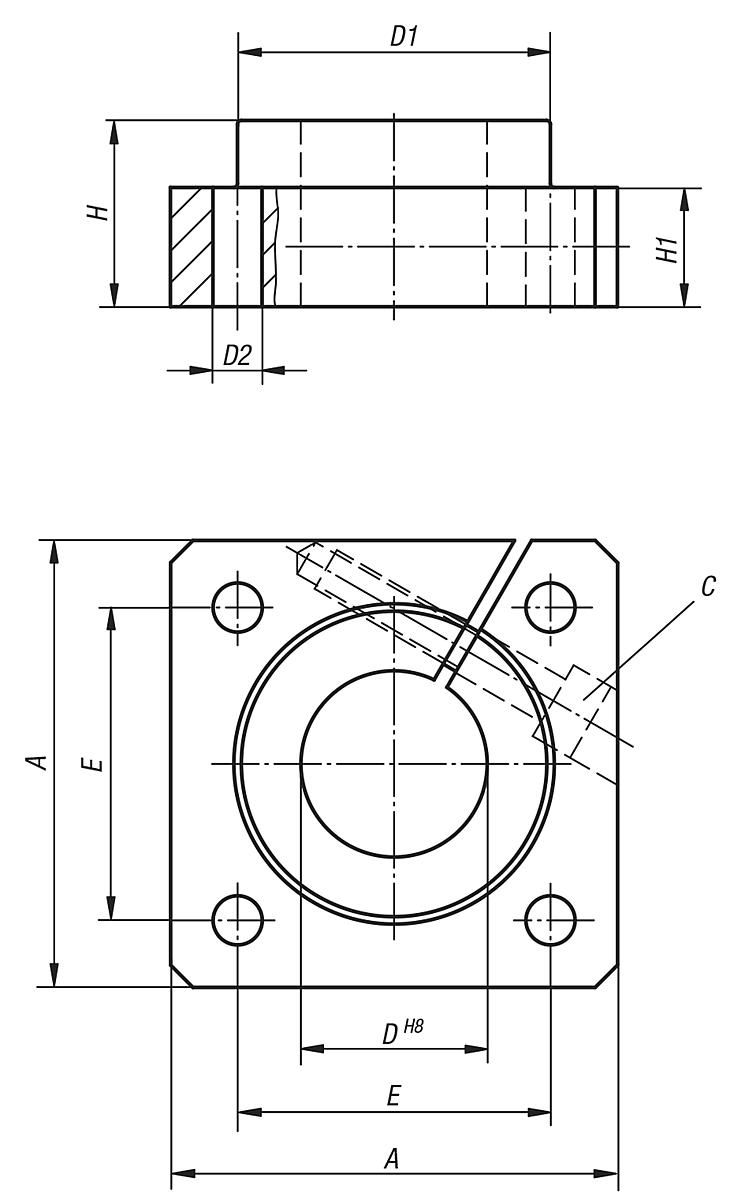

Dokumente
1
| Variante | A | C (DIN 912) | D | D1 | D2 | E | Gewicht ca. kg | H | H1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10127033 (21585-12) |
40 | M4 | 12 | 23,5 | 5,5 | 30 ±0,12 | 0,060 | 20 | 12 | ab 29,95 € |
|
10127034 (21585-16) |
50 | M4 | 16 | 27,5 | 5,5 | 35 ±0,12 | 0,080 | 20 | 12 | ab 33,55 € |
|
10127035 (21585-20) |
50 | M5 | 20 | 33,5 | 6,6 | 38 ±0,15 | 0,100 | 23 | 14 | ab 37,66 € |
|
10127036 (21585-25) |
60 | M6 | 25 | 42 | 6,6 | 42 ±0,15 | 0,150 | 25 | 16 | ab 42,32 € |
|
10127037 (21585-30) |
70 | M8 | 30 | 49,5 | 9 | 54 ±0,25 | 0,300 | 30 | 19 | ab 56,51 € |
