Produktnummer:
10130010
Herstellernummer:
23354-1835
Hersteller:
Norelem

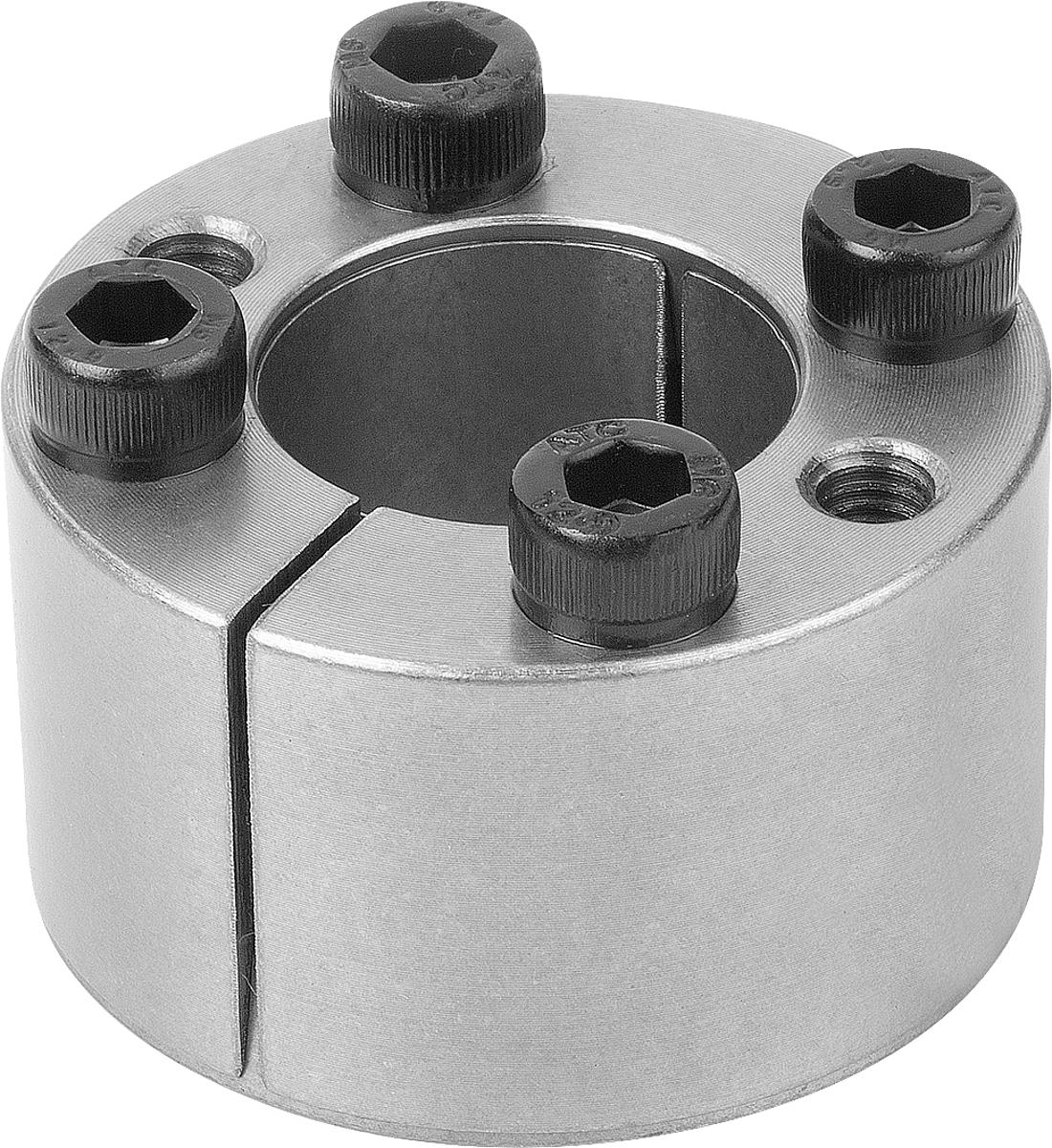

Norelem 23354-1835 KONUS SPANNRING FORM D, D=18, D1=35
B:
25
Bei Anziehdrehmoment MS übertragbare Axialkraft F kN:
8
Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm:
80
D:
18
D1:
35
Flächenpressung an Nabe P N/mm²:
60
Flächenpressung an Welle P N/mm²:
115
L1:
20
L2:
21
L3:
-
Produktnummer:
10130010

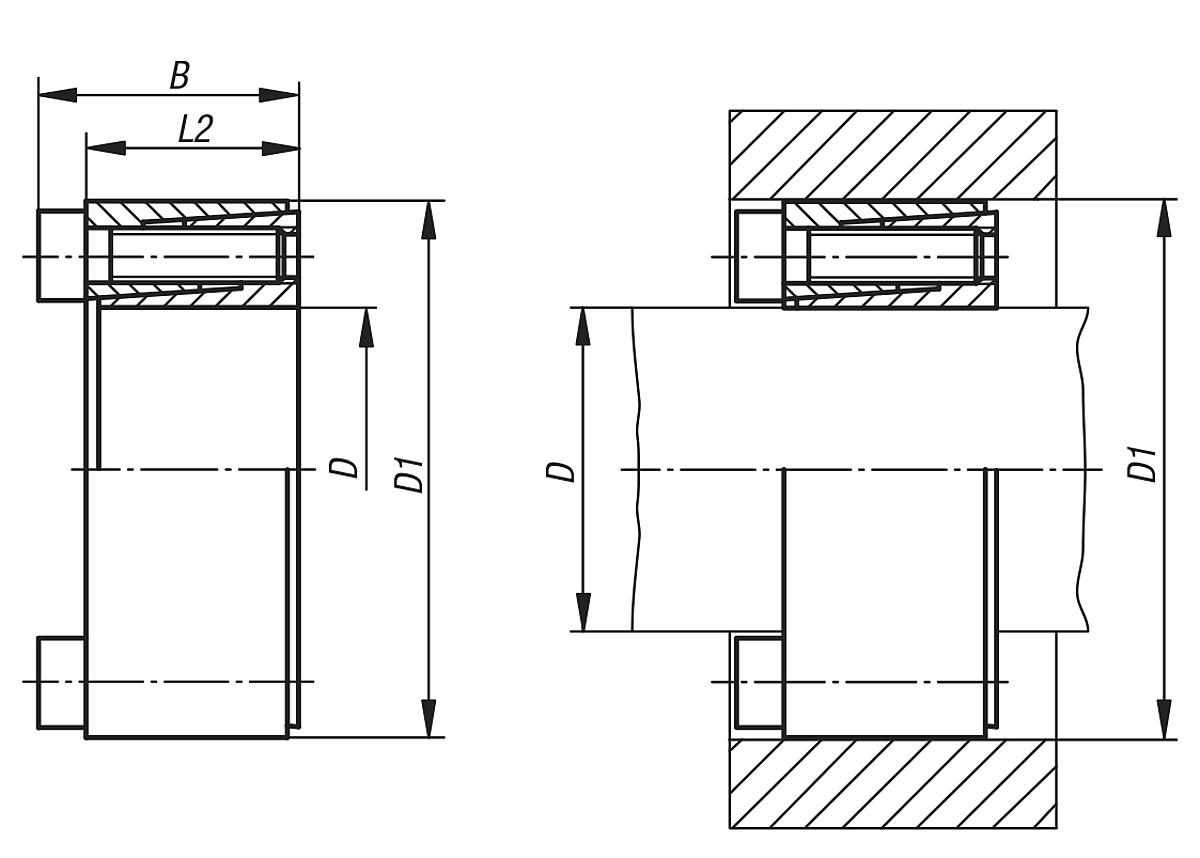

NLM 23354 Konus Spannringe Form D
Beschreibung
Werkstoff:
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23354-0616
Hinweis:
Die Konus-Spannringe Form D eignen sich besonders für Anwendungen die ein geringes Bauvolumen und geringe Flächenpressung benötigen. Die Konus-Spannringe können in einer Nabenverbindung vollständig versenkt werden.
Anwendung siehe Technischer Hinweis.
Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden.
Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= 0,5 (K-D1) und R >/= 0,5 (K-D1) sind.
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23354-0616
Hinweis:
Die Konus-Spannringe Form D eignen sich besonders für Anwendungen die ein geringes Bauvolumen und geringe Flächenpressung benötigen. Die Konus-Spannringe können in einer Nabenverbindung vollständig versenkt werden.
Anwendung siehe Technischer Hinweis.
Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden.
Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= 0,5 (K-D1) und R >/= 0,5 (K-D1) sind.
Eigenschaften
| B: | 25 |
|---|---|
| Bei Anziehdrehmoment MS übertragbare Axialkraft F kN: | 8 |
| Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm: | 80 |
| D: | 18 |
| D1: | 35 |
| Flächenpressung an Nabe P N/mm²: | 60 |
| Flächenpressung an Welle P N/mm²: | 115 |
| L1: | 20 |
| L2: | 21 |
| L3: | - |
Dokumente
1
| Variante | D | B | L1 | D1 | L3 | L2 | Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm | Bei Anziehdrehmoment MS übertragbare Axialkraft F kN | Flächenpressung an Welle P N/mm² | Flächenpressung an Nabe P N/mm² | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10130002 (23354-0616) |
6 | 13,5 | 10,5 | 16 | - | 11 | 6 | 2 | 150 | 55 | ab 17,63 € |
|
10130003 (23354-0818) |
8 | 13,5 | 10,5 | 18 | - | 11 | 10 | 2,5 | 110 | 50 | ab 18,35 € |
|
10130004 (23354-0920) |
9 | 15,5 | 12,5 | 20 | - | 13 | 15 | 3 | 120 | 55 | ab 18,44 € |
|
10130005 (23354-1020) |
10 | 15,5 | 12,5 | 20 | - | 13 | 15 | 3 | 110 | 55 | ab 18,44 € |
|
10130006 (23354-1222) |
12 | 15,5 | 12,5 | 22 | - | 13 | 20 | 3 | 90 | 50 | ab 21,96 € |
|
10130007 (23354-1426) |
14 | 20 | 16,5 | 26 | - | 17 | 35 | 5 | 105 | 55 | ab 23,70 € |
|
10130008 (23354-1528) |
15 | 20 | 16,5 | 28 | - | 17 | 40 | 5 | 100 | 50 | ab 23,70 € |
|
10130009 (23354-1632) |
16 | 21 | 16,5 | 32 | - | 17 | 70 | 8 | 130 | 65 | ab 25,89 € |
|
10130010 (23354-1835) |
18 | 25 | 20 | 35 | - | 21 | 80 | 8 | 115 | 60 | ab 27,45 € |
|
10130011 (23354-2038) |
20 | 26 | 20 | 38 | - | 21 | 150 | 15 | 140 | 75 | ab 28,69 € |
|
10130012 (23354-2240) |
22 | 26 | 20 | 40 | - | 21 | 160 | 14 | 130 | 70 | ab 36,81 € |
|
10130013 (23354-2447) |
24 | 32 | 25 | 47 | - | 26 | 250 | 20 | 140 | 75 | ab 42,45 € |
|
10130014 (23354-2547) |
25 | 32 | 25 | 47 | - | 26 | 260 | 20 | 135 | 75 | ab 42,45 € |
|
10130015 (23354-2850) |
28 | 32 | 25 | 50 | - | 26 | 440 | 30 | 185 | 100 | ab 48,19 € |
|
10130016 (23354-3055) |
30 | 32 | 25 | 55 | - | 26 | 470 | 30 | 175 | 95 | ab 53,19 € |
|
10130017 (23354-3255) |
32 | 32 | 25 | 55 | - | 26 | 500 | 30 | 165 | 95 | ab 55,52 € |
|
10130018 (23354-3560) |
35 | 37 | 28 | 60 | - | 29 | 730 | 40 | 165 | 95 | ab 57,95 € |
