Produktnummer:
10130014
Herstellernummer:
23354-2547
Hersteller:
Norelem

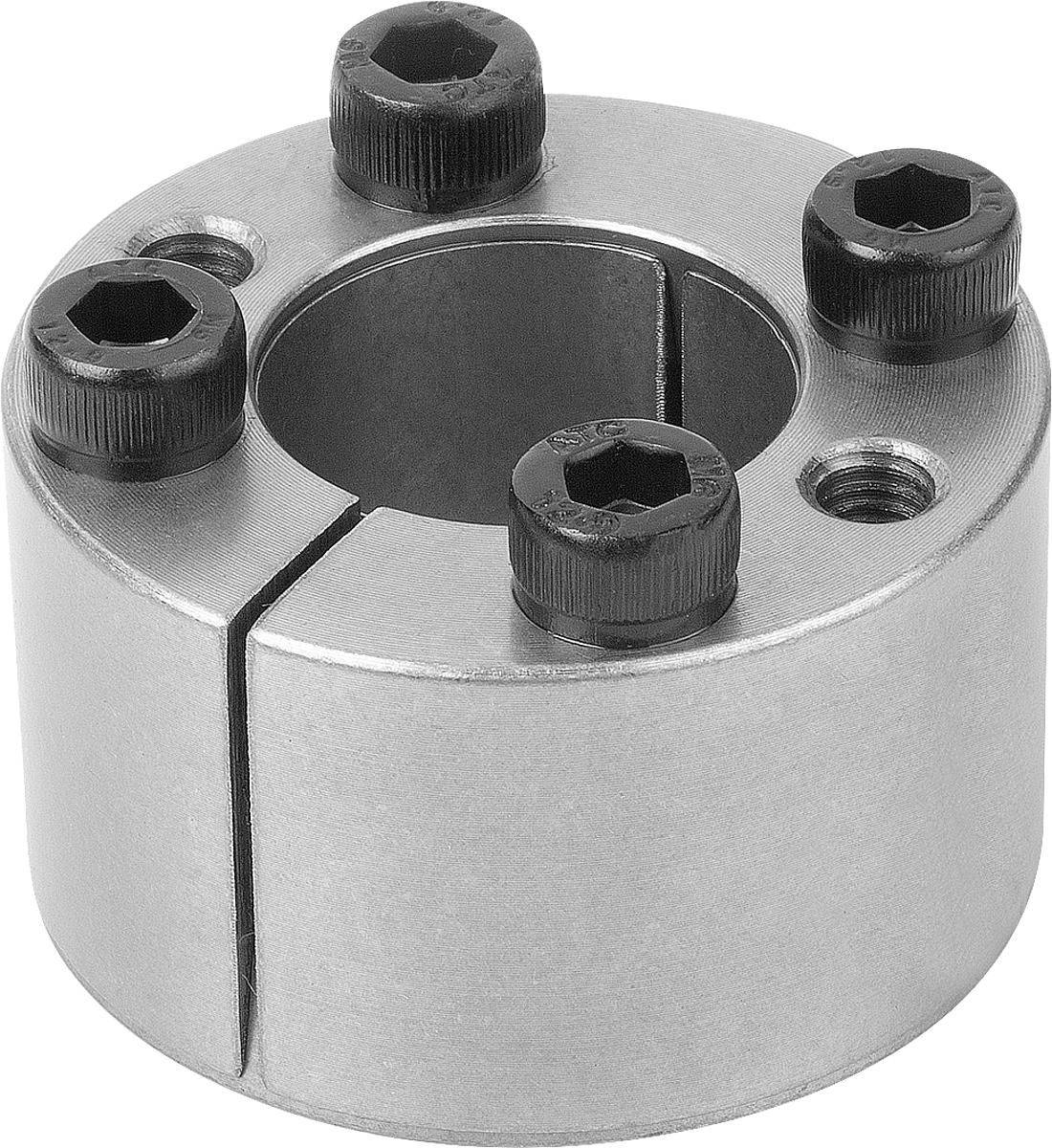

Norelem 23354-2547 KONUS SPANNRING FORM D, D=25, D1=47

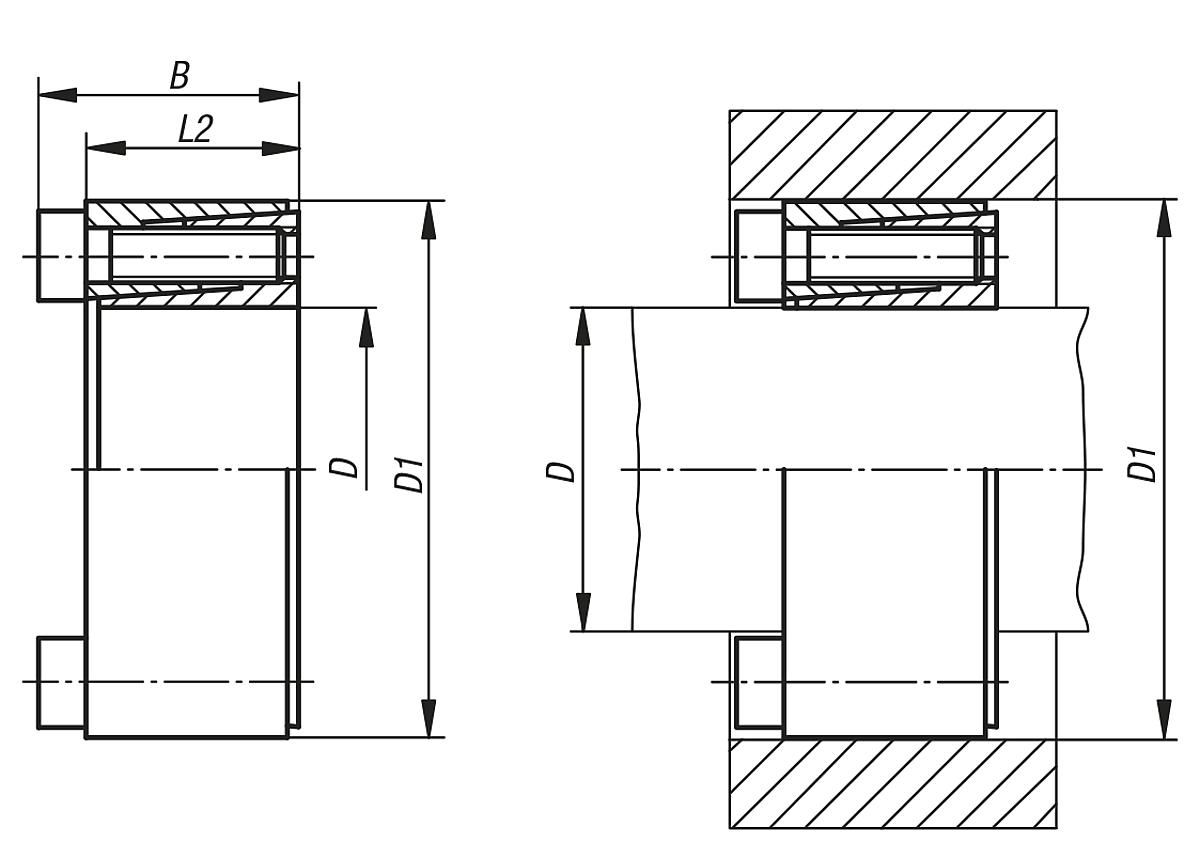

B:
32
Bei Anziehdrehmoment MS übertragbare Axialkraft F kN:
20
Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm:
260
D:
25
D1:
47
Flächenpressung an Nabe P N/mm²:
75
Flächenpressung an Welle P N/mm²:
135
L1:
25
L2:
26
L3:
-
Produktnummer:
10130014
NLM 23354 Konus Spannringe Form D
Beschreibung
Werkstoff:
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23354-0616
Hinweis:
Die Konus-Spannringe Form D eignen sich besonders für Anwendungen die ein geringes Bauvolumen und geringe Flächenpressung benötigen. Die Konus-Spannringe können in einer Nabenverbindung vollständig versenkt werden.
Anwendung siehe Technischer Hinweis.
Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden.
Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= 0,5 (K-D1) und R >/= 0,5 (K-D1) sind.
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23354-0616
Hinweis:
Die Konus-Spannringe Form D eignen sich besonders für Anwendungen die ein geringes Bauvolumen und geringe Flächenpressung benötigen. Die Konus-Spannringe können in einer Nabenverbindung vollständig versenkt werden.
Anwendung siehe Technischer Hinweis.
Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden.
Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= 0,5 (K-D1) und R >/= 0,5 (K-D1) sind.
Eigenschaften
| B: | 32 |
|---|---|
| Bei Anziehdrehmoment MS übertragbare Axialkraft F kN: | 20 |
| Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm: | 260 |
| D: | 25 |
| D1: | 47 |
| Flächenpressung an Nabe P N/mm²: | 75 |
| Flächenpressung an Welle P N/mm²: | 135 |
| L1: | 25 |
| L2: | 26 |
| L3: | - |
Dokumente
1
| Variante | B | Bei Anziehdrehmoment MS übertragbare Axialkraft F kN | Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm | D | D1 | Flächenpressung an Nabe P N/mm² | Flächenpressung an Welle P N/mm² | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10130002 (23354-0616) |
13,5 | 2 | 6 | 6 | 16 | 55 | 150 | 10,5 | 11 | - | ab 17,63 € |
|
10130003 (23354-0818) |
13,5 | 2,5 | 10 | 8 | 18 | 50 | 110 | 10,5 | 11 | - | ab 18,35 € |
|
10130004 (23354-0920) |
15,5 | 3 | 15 | 9 | 20 | 55 | 120 | 12,5 | 13 | - | ab 18,44 € |
|
10130005 (23354-1020) |
15,5 | 3 | 15 | 10 | 20 | 55 | 110 | 12,5 | 13 | - | ab 18,44 € |
|
10130006 (23354-1222) |
15,5 | 3 | 20 | 12 | 22 | 50 | 90 | 12,5 | 13 | - | ab 21,96 € |
|
10130007 (23354-1426) |
20 | 5 | 35 | 14 | 26 | 55 | 105 | 16,5 | 17 | - | ab 23,70 € |
|
10130008 (23354-1528) |
20 | 5 | 40 | 15 | 28 | 50 | 100 | 16,5 | 17 | - | ab 23,70 € |
|
10130009 (23354-1632) |
21 | 8 | 70 | 16 | 32 | 65 | 130 | 16,5 | 17 | - | ab 25,89 € |
|
10130010 (23354-1835) |
25 | 8 | 80 | 18 | 35 | 60 | 115 | 20 | 21 | - | ab 27,45 € |
|
10130011 (23354-2038) |
26 | 15 | 150 | 20 | 38 | 75 | 140 | 20 | 21 | - | ab 28,69 € |
|
10130012 (23354-2240) |
26 | 14 | 160 | 22 | 40 | 70 | 130 | 20 | 21 | - | ab 36,81 € |
|
10130013 (23354-2447) |
32 | 20 | 250 | 24 | 47 | 75 | 140 | 25 | 26 | - | ab 42,45 € |
|
10130014 (23354-2547) |
32 | 20 | 260 | 25 | 47 | 75 | 135 | 25 | 26 | - | ab 42,45 € |
|
10130015 (23354-2850) |
32 | 30 | 440 | 28 | 50 | 100 | 185 | 25 | 26 | - | ab 48,19 € |
|
10130016 (23354-3055) |
32 | 30 | 470 | 30 | 55 | 95 | 175 | 25 | 26 | - | ab 53,19 € |
|
10130017 (23354-3255) |
32 | 30 | 500 | 32 | 55 | 95 | 165 | 25 | 26 | - | ab 55,52 € |
|
10130018 (23354-3560) |
37 | 40 | 730 | 35 | 60 | 95 | 165 | 28 | 29 | - | ab 57,95 € |
