Produktnummer:
10130151
Herstellernummer:
23450-12251
Hersteller:
Norelem

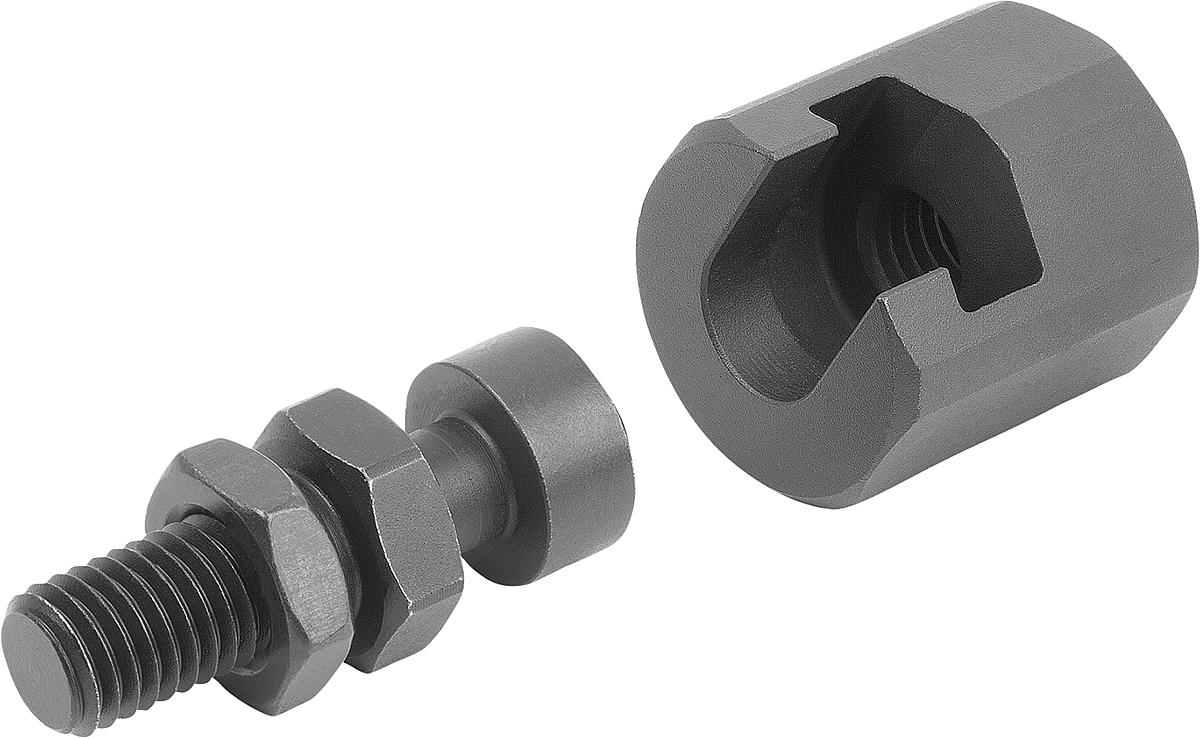

Norelem 23450-12251 SCHNELLSTECKKUPPLUNG, MIT RADIALVERSATZAUSGLEICH
Ausführung:
Außengewinde
D:
M12x1,25
D1:
32,5
Gewicht ca. kg:
0,205
L1 min.:
21
L2:
25
L3 min.:
17
L4:
34
Radialversatzausgleich x max.:
0,8
SW:
30
SW1:
19
Zulässige Zug und Druckbelastung max. kN:
10
~L:
66,7
Produktnummer:
10130151
NLM 23450 Schnellsteckkupplungen mit Radialversatzausgleich
Beschreibung
Werkstoff, Ausführung:
Kupplungsteil und Klaue Stahl, vergütet und phosphatiert.
Mutter (DIN 439) Stahl brüniert, Güte 8.8.
Bestellbeispiel:
nlm 23450-16
Hinweis:
Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Kupplungsteil und Klaue Stahl, vergütet und phosphatiert.
Mutter (DIN 439) Stahl brüniert, Güte 8.8.
Bestellbeispiel:
nlm 23450-16
Hinweis:
Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Eigenschaften

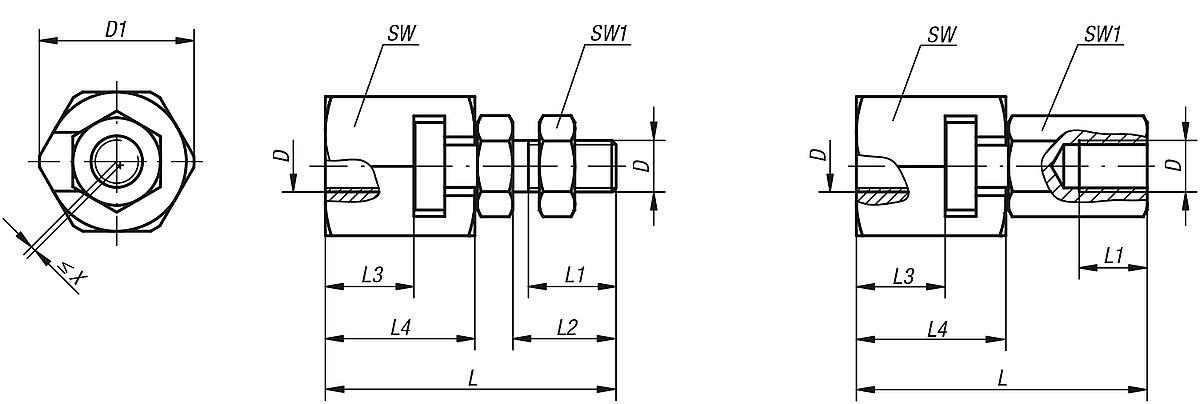

| Ausführung: | Außengewinde |
|---|---|
| D: | M12x1,25 |
| D1: | 32,5 |
| Gewicht ca. kg: | 0,205 |
| L1 min.: | 21 |
| L2: | 25 |
| L3 min.: | 17 |
| L4: | 34 |
| Radialversatzausgleich x max.: | 0,8 |
| SW: | 30 |
| SW1: | 19 |
| Zulässige Zug und Druckbelastung max. kN: | 10 |
| ~L: | 66,7 |
Dokumente
1
| Variante | D | Gewicht ca. kg | SW | SW1 | D1 | Ausführung | ~L | L1 min. | L2 | L3 min. | L4 | Radialversatzausgleich x max. | Zulässige Zug und Druckbelastung max. kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10130136 (23450-06) |
M6 | 0,045 | 19 | 10 | 21 | Innengewinde | 37,5 | 11 | - | 9 | 18 | 0,6 | 2,5 | ab 25,49 € |
|
10130146 (23450-0614) |
M6 | 0,042 | 19 | 10 | 21 | Außengewinde | 37,5 | 11 | 14 | 9 | 18 | 0,6 | 2,5 | ab 25,49 € |
|
10130137 (23450-08) |
M8 | 0,089 | 24 | 13 | 26 | Innengewinde | 45 | 13,5 | - | 11,5 | 22,5 | 0,7 | 4,5 | ab 26,81 € |
|
10130147 (23450-0817) |
M8 | 0,084 | 24 | 13 | 26 | Außengewinde | 45 | 13,5 | 17 | 11,5 | 22,5 | 0,7 | 4,5 | ab 26,81 € |
|
10130138 (23450-10) |
M10 | 0,155 | 27 | 17 | 30 | Innengewinde | 56,2 | 15 | - | 16 | 29 | 0,7 | 6,5 | ab 31,24 € |
|
10130139 (23450-101) |
M10x1,25 | 0,155 | 27 | 17 | 30 | Innengewinde | 56,2 | 15 | - | 16 | 29 | 0,7 | 6,5 | ab 31,24 € |
|
10130148 (23450-1020) |
M10 | 0,144 | 27 | 17 | 30 | Außengewinde | 56,2 | 16 | 20 | 16 | 29 | 0,7 | 6,5 | ab 31,24 € |
|
10130149 (23450-10201) |
M10x1,25 | 0,145 | 27 | 17 | 30 | Außengewinde | 56,2 | 16 | 20 | 16 | 29 | 0,7 | 6,5 | ab 31,24 € |
|
10130140 (23450-12) |
M12 | 0,220 | 30 | 19 | 32,5 | Innengewinde | 66,7 | 17,5 | - | 17 | 34 | 0,8 | 10 | ab 35,71 € |
|
10130141 (23450-121) |
M12x1,25 | 0,220 | 30 | 19 | 32,5 | Innengewinde | 66,7 | 17,5 | - | 17 | 34 | 0,8 | 10 | ab 35,71 € |
|
10130150 (23450-1225) |
M12 | 0,205 | 30 | 19 | 32,5 | Außengewinde | 66,7 | 21 | 25 | 17 | 34 | 0,8 | 10 | ab 35,71 € |
|
10130151 (23450-12251) |
M12x1,25 | 0,205 | 30 | 19 | 32,5 | Außengewinde | 66,7 | 21 | 25 | 17 | 34 | 0,8 | 10 | ab 35,71 € |
|
10130142 (23450-16) |
M16 | 0,397 | 36 | 24 | 39 | Innengewinde | 83 | 22 | - | 23 | 42 | 1 | 18 | ab 43,42 € |
|
10130143 (23450-161) |
M16x1,5 | 0,398 | 36 | 24 | 39 | Innengewinde | 83 | 22 | - | 23 | 42 | 1 | 18 | ab 43,42 € |
|
10130152 (23450-1630) |
M16 | 0,384 | 36 | 24 | 39 | Außengewinde | 83 | 25 | 30 | 23 | 42 | 1 | 18 | ab 43,42 € |
|
10130153 (23450-16301) |
M16x1,5 | 0,385 | 36 | 24 | 39 | Außengewinde | 83 | 25 | 30 | 23 | 42 | 1 | 18 | ab 43,42 € |
|
10130144 (23450-20) |
M20 | 0,599 | 41 | 30 | 44 | Innengewinde | 93,5 | 25 | - | 23,5 | 45,5 | 1 | 30 | ab 52,65 € |
|
10130145 (23450-201) |
M20x1,5 | 0,594 | 41 | 30 | 44 | Innengewinde | 93,5 | 25 | - | 23,5 | 45,5 | 1 | 30 | ab 52,65 € |
|
10130154 (23450-2035) |
M20 | 0,568 | 41 | 30 | 44 | Außengewinde | 93,5 | 29 | 35 | 23,5 | 45,5 | 1 | 30 | ab 52,65 € |
|
10130155 (23450-20351) |
M20x1,5 | 0,568 | 41 | 30 | 44 | Außengewinde | 93,5 | 29 | 35 | 23,5 | 45,5 | 1 | 30 | ab 52,65 € |
