Produktnummer: 10130145

Herstellernummer: 23450-201

Hersteller: Norelem

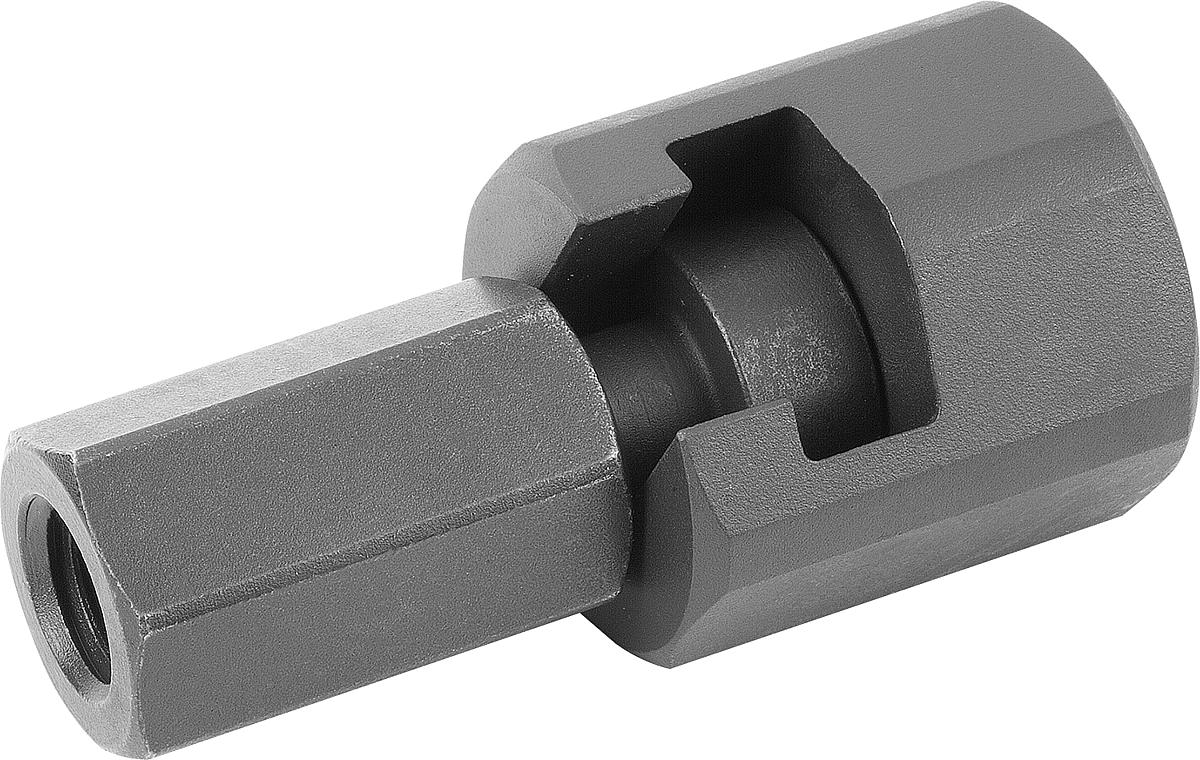

Norelem 23450-201 SCHNELLSTECKKUPPLUNG, MIT RADIALVERSATZAUSGLEICH

Ausführung: Innengewinde D: M20x1,5 D1: 44 Gewicht ca. kg: 0,594 L1 min.: 25 L2: - L3 min.: 23,5 L4: 45,5 Radialversatzausgleich x max.: 1 SW: 41 SW1: 30 Zulässige Zug und Druckbelastung max. kN: 30 ~L: 93,5

52,65 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Ausführung

Gewicht ca. kg

L1 min.

L3 min.

Radialversatzausgleich x max.

SW1

Zulässige Zug und Druckbelastung max. kN

Stück

VPE: 1 Stück

Produktnummer: 10130145

NLM 23450 Schnellsteckkupplungen mit Radialversatzausgleich

Werkstoff, Ausführung:
Kupplungsteil und Klaue Stahl, vergütet und phosphatiert.
Mutter (DIN 439) Stahl brüniert, Güte 8.8.

Bestellbeispiel:
nlm 23450-16

Hinweis:
Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.

Die Kupplung überträgt keine Drehmomente.

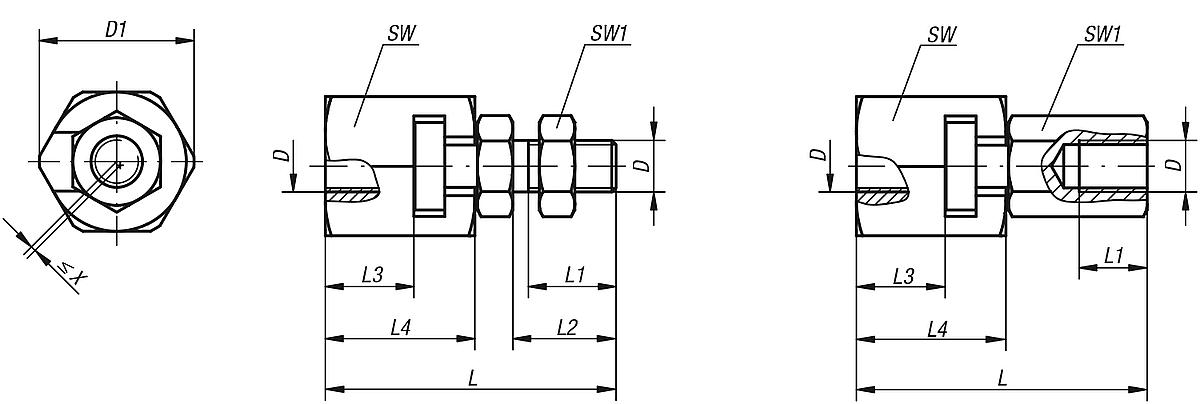

Ausführung:	Innengewinde
D:	M20x1,5
D1:	44
Gewicht ca. kg:	0,594
L1 min.:	25
L2:	-
L3 min.:	23,5
L4:	45,5
Radialversatzausgleich x max.:	1
SW:	41
SW1:	30
Zulässige Zug und Druckbelastung max. kN:	30
~L:	93,5

Datenblatt.pdf

Variante	D	Gewicht ca. kg	SW	SW1	D1	Ausführung	~L	L1 min.	L2	L3 min.	L4	Radialversatzausgleich x max.	Zulässige Zug und Druckbelastung max. kN	Preis

10130136 (23450-06)	M6	0,045	19	10	21	Innengewinde	37,5	11	-	9	18	0,6	2,5	ab 25,49 €
10130146 (23450-0614)	M6	0,042	19	10	21	Außengewinde	37,5	11	14	9	18	0,6	2,5	ab 25,49 €
10130137 (23450-08)	M8	0,089	24	13	26	Innengewinde	45	13,5	-	11,5	22,5	0,7	4,5	ab 26,81 €
10130147 (23450-0817)	M8	0,084	24	13	26	Außengewinde	45	13,5	17	11,5	22,5	0,7	4,5	ab 26,81 €
10130138 (23450-10)	M10	0,155	27	17	30	Innengewinde	56,2	15	-	16	29	0,7	6,5	ab 31,24 €
10130139 (23450-101)	M10x1,25	0,155	27	17	30	Innengewinde	56,2	15	-	16	29	0,7	6,5	ab 31,24 €
10130148 (23450-1020)	M10	0,144	27	17	30	Außengewinde	56,2	16	20	16	29	0,7	6,5	ab 31,24 €
10130149 (23450-10201)	M10x1,25	0,145	27	17	30	Außengewinde	56,2	16	20	16	29	0,7	6,5	ab 31,24 €
10130140 (23450-12)	M12	0,220	30	19	32,5	Innengewinde	66,7	17,5	-	17	34	0,8	10	ab 35,71 €
10130141 (23450-121)	M12x1,25	0,220	30	19	32,5	Innengewinde	66,7	17,5	-	17	34	0,8	10	ab 35,71 €
10130150 (23450-1225)	M12	0,205	30	19	32,5	Außengewinde	66,7	21	25	17	34	0,8	10	ab 35,71 €
10130151 (23450-12251)	M12x1,25	0,205	30	19	32,5	Außengewinde	66,7	21	25	17	34	0,8	10	ab 35,71 €
10130142 (23450-16)	M16	0,397	36	24	39	Innengewinde	83	22	-	23	42	1	18	ab 43,42 €
10130143 (23450-161)	M16x1,5	0,398	36	24	39	Innengewinde	83	22	-	23	42	1	18	ab 43,42 €
10130152 (23450-1630)	M16	0,384	36	24	39	Außengewinde	83	25	30	23	42	1	18	ab 43,42 €
10130153 (23450-16301)	M16x1,5	0,385	36	24	39	Außengewinde	83	25	30	23	42	1	18	ab 43,42 €
10130144 (23450-20)	M20	0,599	41	30	44	Innengewinde	93,5	25	-	23,5	45,5	1	30	ab 52,65 €
10130145 (23450-201)	M20x1,5	0,594	41	30	44	Innengewinde	93,5	25	-	23,5	45,5	1	30	ab 52,65 €
10130154 (23450-2035)	M20	0,568	41	30	44	Außengewinde	93,5	29	35	23,5	45,5	1	30	ab 52,65 €
10130155 (23450-20351)	M20x1,5	0,568	41	30	44	Außengewinde	93,5	29	35	23,5	45,5	1	30	ab 52,65 €
