Produktnummer:
10131296
Herstellernummer:
24072-010
Hersteller:
Norelem
Norelem 24072-010 FESTLAGEREINHEIT,
B:
86
B1:
50
B2:
52
D1:
10
D2:
7,7
D3:
8,4
D4:
M10
D5:
32
D6:
50
E:
68
E1:
23
H:
58
H1:
32
H2:
22
H3:
7
H4:
15
L:
37
L1:
8,5
L2:
20
M:
M10x1
Passend zu Spindel Ø:
16
T:
15
Produktnummer:
10131296

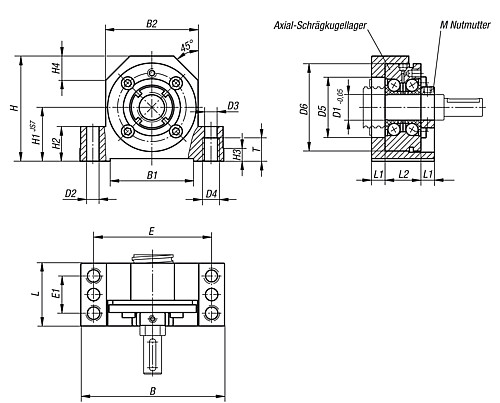

NLM 24072 Festlagereinheiten
Beschreibung
Die Achshöhe der Spindellagerung ist mit den Loslagereinheiten 24074 und den Gehäuse für Flanschmuttern 24070 abgestimmt. Die Gehäuse sind von oben oder unten anschraubbar und mit zwei Kegelstiften oder Zylinderstiften verstiftbar. Beidseitige Anschlagkanten erleichtern das Ausrichten der Einheit.

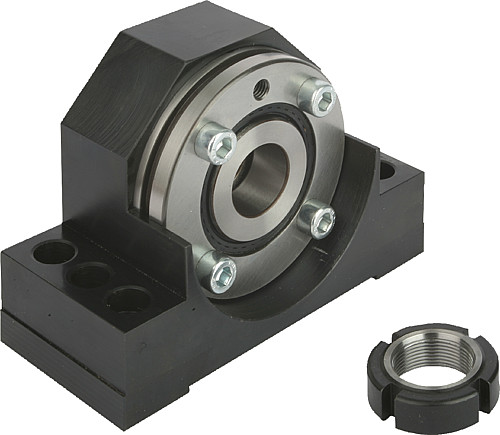

Komplett einbaufertige Festlagereinheiten mit zweireihigen vorgespannten Hochgenauigkeitslagern und einem Druckwinkel von 60°. Sie nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und sorgen aufgrund der Vorspannung für höchste Steifigkeit, Rundlauf, präziser Werkzeugpositionierung und Wiederholbarkeit.
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
nlm 24072-010
Komplett einbaufertige Festlagereinheiten mit zweireihigen vorgespannten Hochgenauigkeitslagern und einem Druckwinkel von 60°. Sie nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und sorgen aufgrund der Vorspannung für höchste Steifigkeit, Rundlauf, präziser Werkzeugpositionierung und Wiederholbarkeit.
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
nlm 24072-010

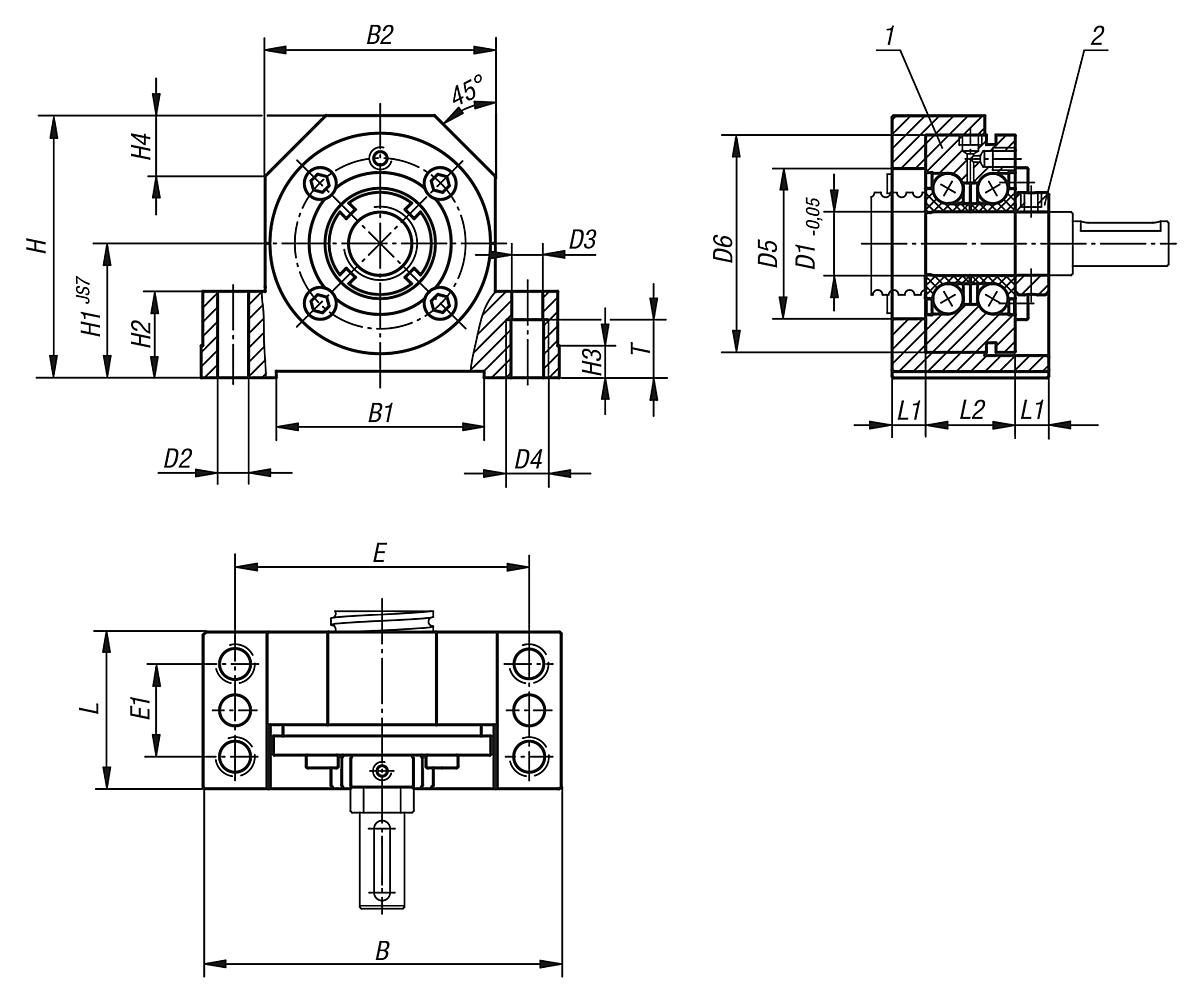

Eigenschaften
| B: | 86 |
|---|---|
| B1: | 50 |
| B2: | 52 |
| D1: | 10 |
| D2: | 7,7 |
| D3: | 8,4 |
| D4: | M10 |
| D5: | 32 |
| D6: | 50 |
| E: | 68 |
| E1: | 23 |
| H: | 58 |
| H1: | 32 |
| H2: | 22 |
| H3: | 7 |
| H4: | 15 |
| L: | 37 |
| L1: | 8,5 |
| L2: | 20 |
| M: | M10x1 |
| Passend zu Spindel Ø: | 16 |
| T: | 15 |
Dokumente
1
| Variante | B | H | H1 | L2 | L1 | D1 | D4 | L | T | H3 | H2 | H4 | D3 | D2 | B1 | B2 | E | E1 | Passend zu Spindel Ø | D5 | D6 | M | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131298 (24072-015) |
108 | 72 | 39 | 25 | 10,5 | 15 | M12 | 46 | 18 | 10 | 27 | 19 | 10,5 | 9,7 | 63 | 66 | 88 | 29 | 20 | 32 | 60 | M15x1 | ab 434,19 € |
|
10131299 (24072-017) |
108 | 72 | 39 | 25 | 10,5 | 17 | M12 | 46 | 18 | 10 | 27 | 19 | 10,5 | 9,7 | 63 | 66 | 88 | 29 | 25 | 36 | 62 | M17x1 | ab 438,37 € |
|
10131300 (24072-020) |
112 | 78 | 42 | 28 | 10,5 | 20 | M12 | 49 | 18 | 10 | 27 | 20 | 10,5 | 9,7 | 70 | 72 | 92 | 29 | 32 | 43 | 68 | M20x1 | ab 467,24 € |
|
10131297 (24072-012) |
94 | 64 | 34 | 25 | 8,5 | 12 | M10 | 42 | 15 | 7 | 22 | 17 | 8,4 | 7,7 | 58 | 60 | 77 | 25 | 20 | 32 | 55 | M12x1 | ab 492,57 € |
|
10131296 (24072-010) |
86 | 58 | 32 | 20 | 8,5 | 10 | M10 | 37 | 15 | 7 | 22 | 15 | 8,4 | 7,7 | 50 | 52 | 68 | 23 | 16 | 32 | 50 | M10x1 | ab 567,24 € |
