Produktnummer:
10131298
Herstellernummer:
24072-015
Hersteller:
Norelem

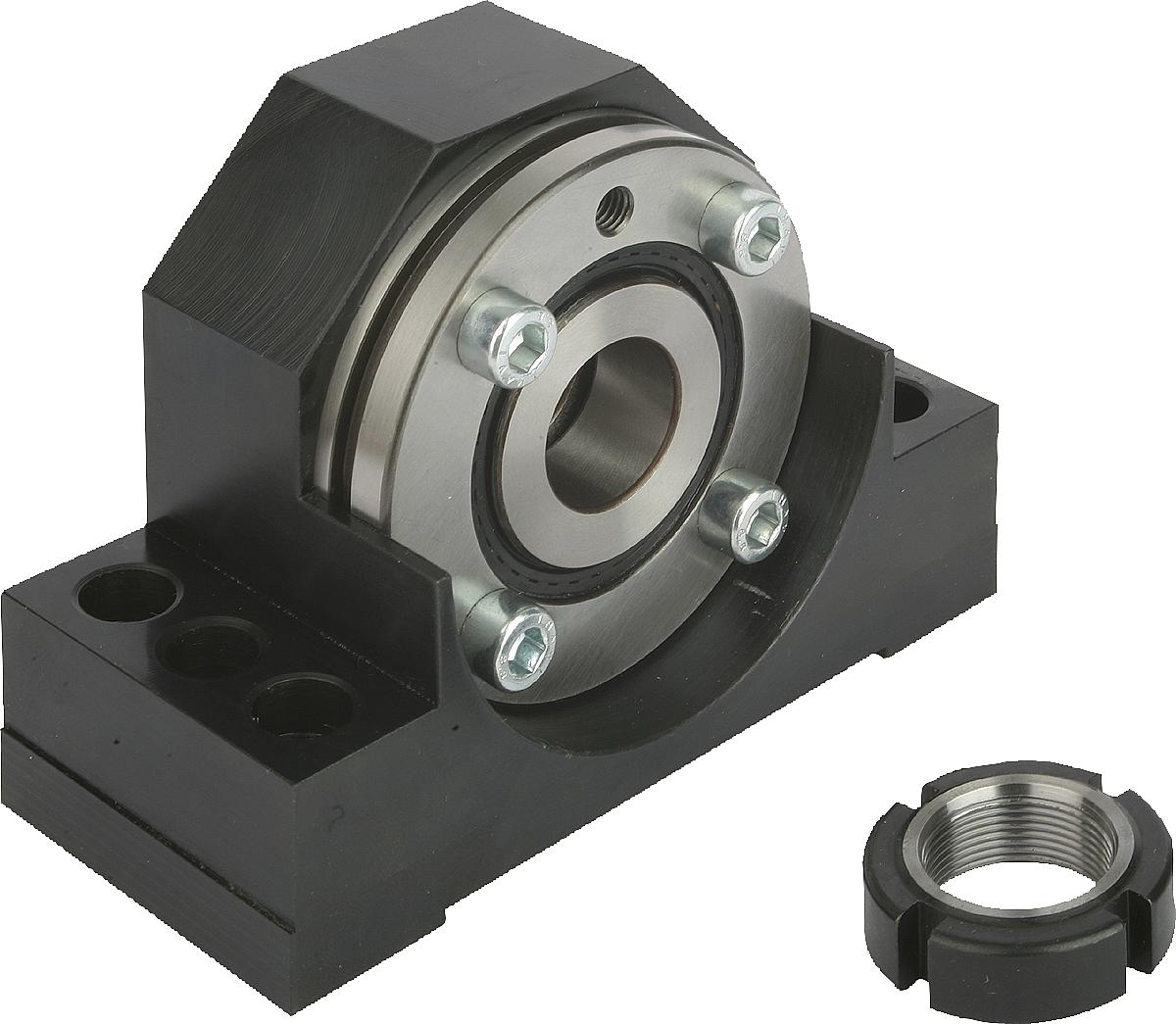

Norelem 24072-015 FESTLAGEREINHEIT,
B:
108
B1:
63
B2:
66
D1:
15
D2:
9,7
D3:
10,5
D4:
M12
D5:
32
D6:
60
E:
88
E1:
29
H:
72
H1:
39
H2:
27
H3:
10
H4:
19
L:
46
L1:
10,5
L2:
25
M:
M15x1
Passend zu Spindel Ø:
20
T:
18
Produktnummer:
10131298
NLM 24072 Festlagereinheiten
Beschreibung
Die Achshöhe der Spindellagerung ist mit den Loslagereinheiten 24074 und den Gehäuse für Flanschmuttern 24070 abgestimmt. Die Gehäuse sind von oben oder unten anschraubbar und mit zwei Kegelstiften oder Zylinderstiften verstiftbar. Beidseitige Anschlagkanten erleichtern das Ausrichten der Einheit.
Komplett einbaufertige Festlagereinheiten mit zweireihigen vorgespannten Hochgenauigkeitslagern und einem Druckwinkel von 60°. Sie nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und sorgen aufgrund der Vorspannung für höchste Steifigkeit, Rundlauf, präziser Werkzeugpositionierung und Wiederholbarkeit.
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
nlm 24072-010
Komplett einbaufertige Festlagereinheiten mit zweireihigen vorgespannten Hochgenauigkeitslagern und einem Druckwinkel von 60°. Sie nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und sorgen aufgrund der Vorspannung für höchste Steifigkeit, Rundlauf, präziser Werkzeugpositionierung und Wiederholbarkeit.
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
nlm 24072-010
Eigenschaften
| B: | 108 |
|---|---|
| B1: | 63 |
| B2: | 66 |
| D1: | 15 |
| D2: | 9,7 |
| D3: | 10,5 |
| D4: | M12 |
| D5: | 32 |
| D6: | 60 |
| E: | 88 |
| E1: | 29 |
| H: | 72 |
| H1: | 39 |
| H2: | 27 |
| H3: | 10 |
| H4: | 19 |
| L: | 46 |
| L1: | 10,5 |
| L2: | 25 |
| M: | M15x1 |
| Passend zu Spindel Ø: | 20 |
| T: | 18 |
Dokumente
1
| Variante | B | B1 | B2 | D1 | D2 | D3 | D4 | D5 | D6 | E | E1 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | M | Passend zu Spindel Ø | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131298 (24072-015) |
108 | 63 | 66 | 15 | 9,7 | 10,5 | M12 | 32 | 60 | 88 | 29 | 72 | 39 | 27 | 10 | 19 | 46 | 10,5 | 25 | M15x1 | 20 | 18 | ab 434,19 € |
|
10131299 (24072-017) |
108 | 63 | 66 | 17 | 9,7 | 10,5 | M12 | 36 | 62 | 88 | 29 | 72 | 39 | 27 | 10 | 19 | 46 | 10,5 | 25 | M17x1 | 25 | 18 | ab 438,37 € |
|
10131300 (24072-020) |
112 | 70 | 72 | 20 | 9,7 | 10,5 | M12 | 43 | 68 | 92 | 29 | 78 | 42 | 27 | 10 | 20 | 49 | 10,5 | 28 | M20x1 | 32 | 18 | ab 467,24 € |
|
10131297 (24072-012) |
94 | 58 | 60 | 12 | 7,7 | 8,4 | M10 | 32 | 55 | 77 | 25 | 64 | 34 | 22 | 7 | 17 | 42 | 8,5 | 25 | M12x1 | 20 | 15 | ab 492,57 € |
|
10131296 (24072-010) |
86 | 50 | 52 | 10 | 7,7 | 8,4 | M10 | 32 | 50 | 68 | 23 | 58 | 32 | 22 | 7 | 15 | 37 | 8,5 | 20 | M10x1 | 16 | 15 | ab 567,24 € |
