Produktnummer:
10133947
Herstellernummer:
27625-12
Hersteller:
Norelem

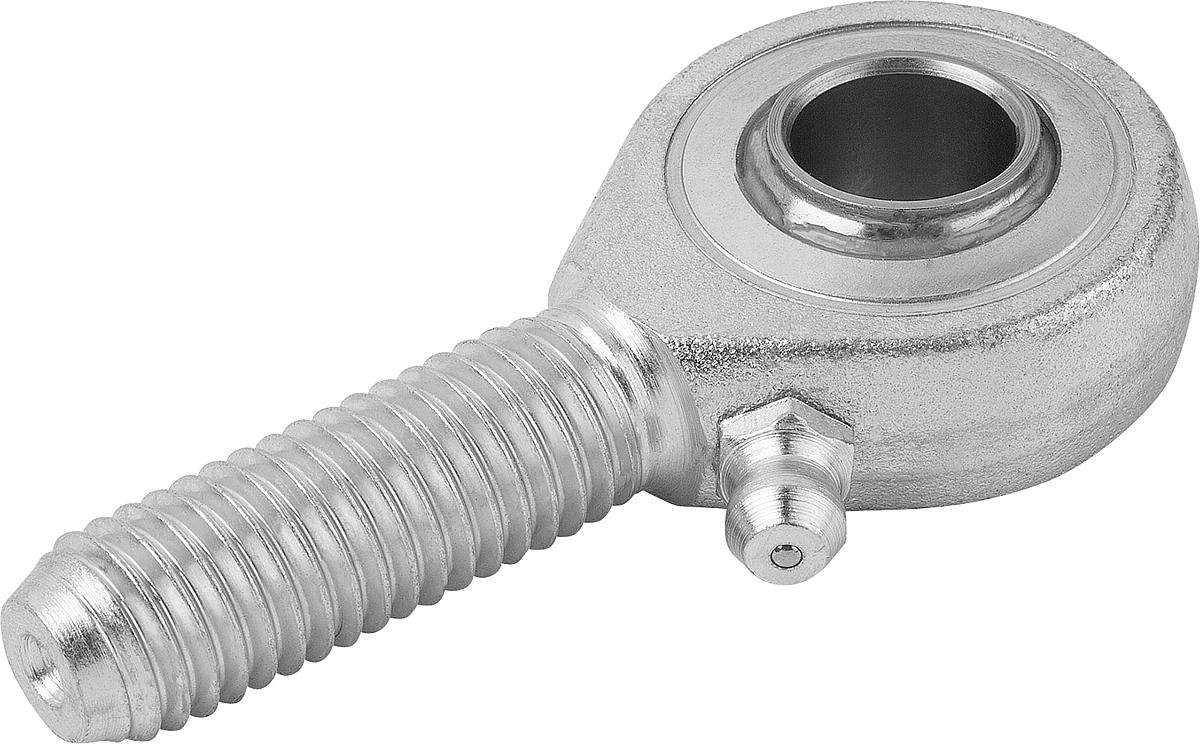

Norelem 27625-12 GELENKKOPF M. KUGELLAGERUNG RECHTS, D=12H7
A:
54
B:
32
D:
12
D1:
M12
Tragzahlen dynamisch N:
4950
Tragzahlen statisch N:
1800
Produktnummer:
10133947

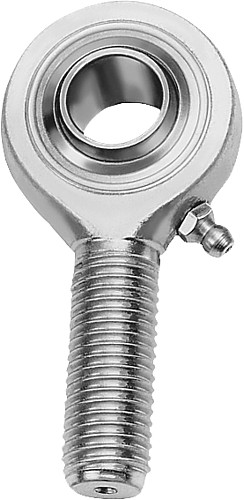

NLM 27625 Gelenkköpfe mit Kugellagerung Außengewinde
Beschreibung
Die gehärtete Kugellagerung ist langzeitgefettet und mit Deckscheiben abgedichtet. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gelenkköpfe LE70183 werden vorwiegend dort eingesetzt, wo Bewegungsabläufe übertragen werden und keine exakte Flucht vorhanden ist.
Werkstoff: Gehäuse gesenkgeschmiedeter Stahl, vergütet.
Ausführung: verzinkt. Lagerspiel 15 - 40 µm.
Bestellbeispiel:
LE70183 27625-12
Gelenkköpfe LE70183 werden vorwiegend dort eingesetzt, wo Bewegungsabläufe übertragen werden und keine exakte Flucht vorhanden ist.
Werkstoff: Gehäuse gesenkgeschmiedeter Stahl, vergütet.
Ausführung: verzinkt. Lagerspiel 15 - 40 µm.
Bestellbeispiel:
LE70183 27625-12
Eigenschaften

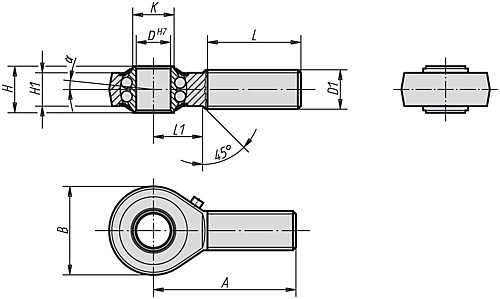

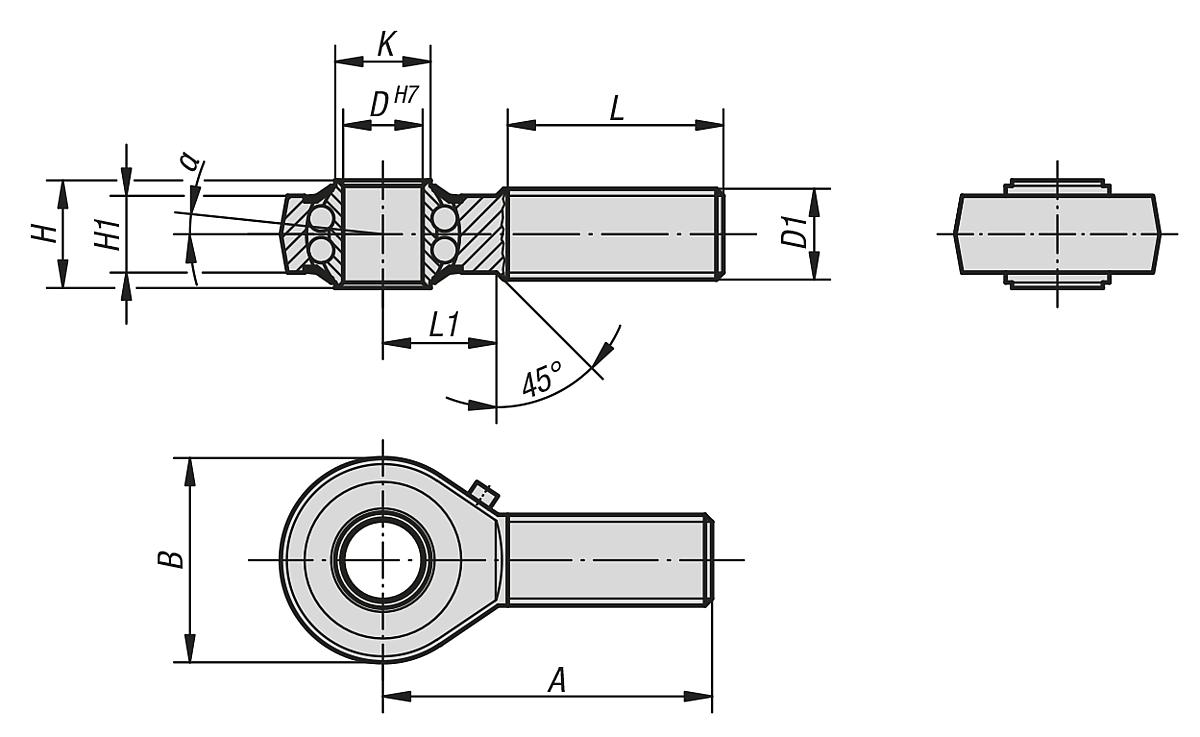

| A: | 54 |
|---|---|
| Ausführung: | Rechtsgewinde |
| B: | 32 |
| D: | 12 |
| D1: | M12 |
| Drehzahlen Grenze max. 1/min: | 1125 |
| Gewicht ca. kg: | 0,087 |
| H: | 16 |
| H1: | 12 |
| K: | 14,5 |
| L: | 33 |
| L1: | 19 |
| Tragzahlen dynamisch N: | 4950 |
| Tragzahlen statisch N: | 1800 |
| a: | 7,5° |
Dokumente
1
| Variante | D | B | D1 | Tragzahlen dynamisch N | Tragzahlen statisch N | Preis |
|---|---|---|---|---|---|---|
|
10133944 (27625-06) |
6 | 20 | M6 | 2750 | 650 | ab 35,74 € |
|
10133951 (27625-061) |
6 | 20 | M6 | 2750 | 650 | ab 35,74 € |
|
10133945 (27625-08) |
8 | 24 | M8 | 4000 | 1000 | ab 39,98 € |
|
10133952 (27625-081) |
8 | 24 | M8 | 4000 | 1000 | ab 39,98 € |
|
10133946 (27625-10) |
10 | 28 | M10 | 4450 | 1450 | ab 45,89 € |
|
10133953 (27625-101) |
10 | 28 | M10 | 4450 | 1450 | ab 45,89 € |
|
10133947 (27625-12) |
12 | 32 | M12 | 4950 | 1800 | ab 53,66 € |
|
10133954 (27625-121) |
12 | 32 | M12 | 4950 | 1800 | ab 53,66 € |
|
10133948 (27625-16) |
16 | 42 | M16 | 6250 | 2350 | ab 69,29 € |
|
10133955 (27625-161) |
16 | 42 | M16 | 6250 | 2350 | ab 69,29 € |
|
10133949 (27625-20) |
20 | 50 | M20x1,5 | 7900 | 3450 | ab 88,03 € |
|
10133956 (27625-201) |
20 | 50 | M20x1,5 | 7900 | 3450 | ab 88,03 € |
|
10133950 (27625-22) |
22 | 54 | M22x1,5 | 9300 | 3980 | ab 98,80 € |
|
10133957 (27625-221) |
22 | 54 | M22x1,5 | 9300 | 3980 | ab 98,80 € |
