Produktnummer:
10133956
Herstellernummer:
27625-201
Hersteller:
Norelem

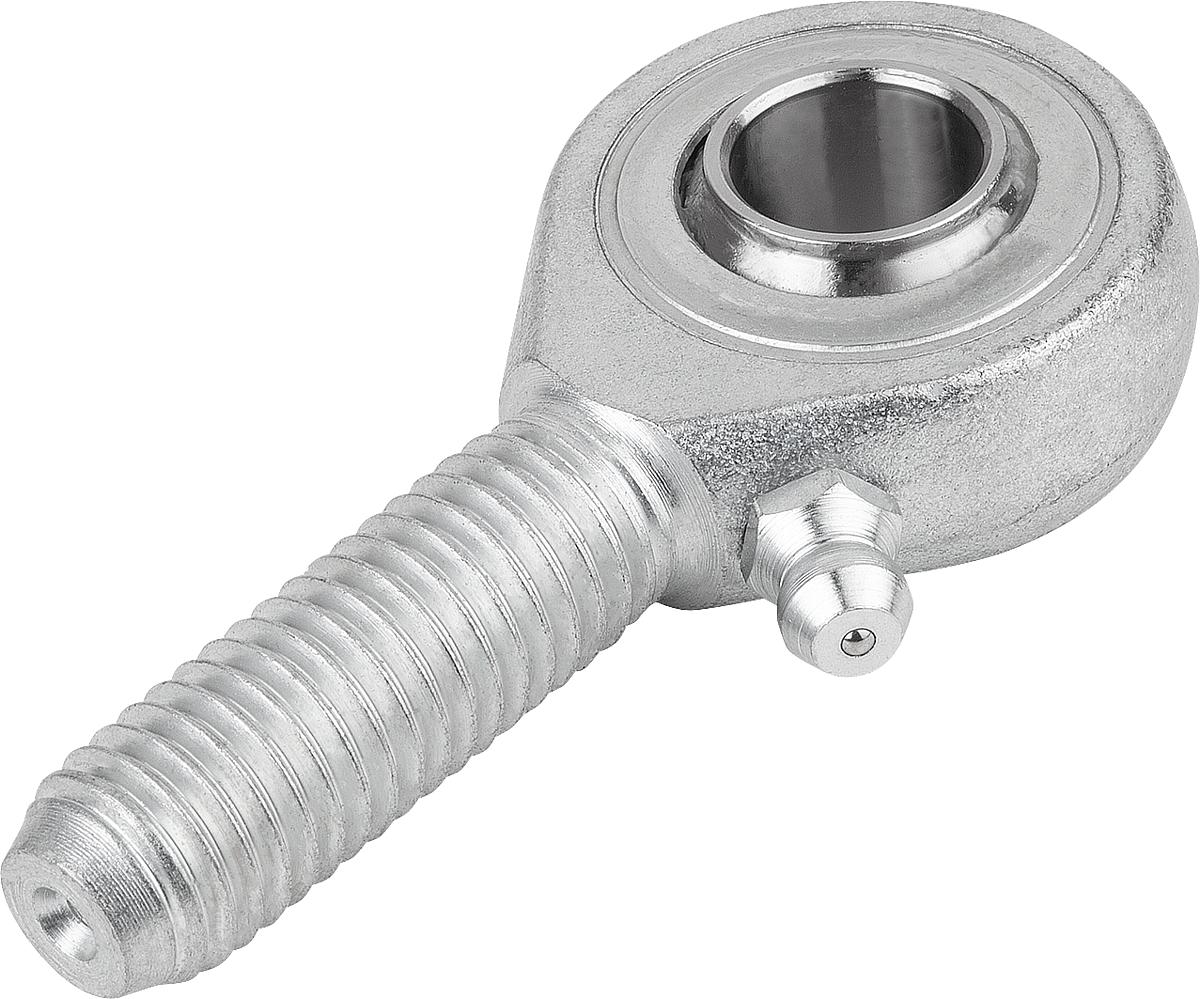

Norelem 27625-201 GELENKKOPF M. KUGELLAGERUNG LINKS, D=20H7
A:
78
B:
50
D:
20
D1:
M20x1,5
Tragzahlen dynamisch N:
7900
Tragzahlen statisch N:
3450
Produktnummer:
10133956
NLM 27625 Gelenkköpfe mit Kugellagerung Außengewinde
Beschreibung
Die gehärtete Kugellagerung ist langzeitgefettet und mit Deckscheiben abgedichtet. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gelenkköpfe LE70183 werden vorwiegend dort eingesetzt, wo Bewegungsabläufe übertragen werden und keine exakte Flucht vorhanden ist.
Werkstoff: Gehäuse gesenkgeschmiedeter Stahl, vergütet.
Ausführung: verzinkt. Lagerspiel 15 - 40 µm.
Bestellbeispiel:
LE70183 27625-12
Gelenkköpfe LE70183 werden vorwiegend dort eingesetzt, wo Bewegungsabläufe übertragen werden und keine exakte Flucht vorhanden ist.
Werkstoff: Gehäuse gesenkgeschmiedeter Stahl, vergütet.
Ausführung: verzinkt. Lagerspiel 15 - 40 µm.
Bestellbeispiel:
LE70183 27625-12

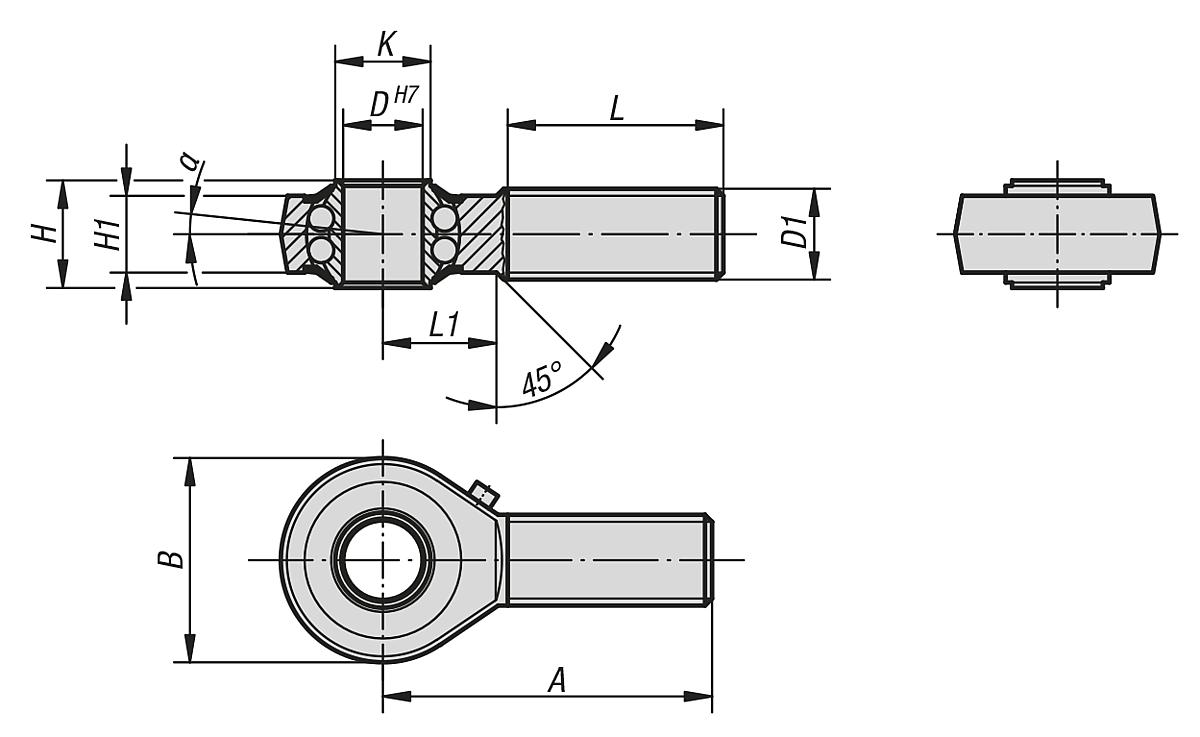

Eigenschaften
| A: | 78 |
|---|---|
| Ausführung: | Linksgewinde |
| B: | 50 |
| D: | 20 |
| D1: | M20x1,5 |
| Drehzahlen Grenze max. 1/min: | 825 |
| Gewicht ca. kg: | 0,338 |
| H: | 25 |
| H1: | 18 |
| K: | 24,5 |
| L: | 47 |
| L1: | 28 |
| Tragzahlen dynamisch N: | 7900 |
| Tragzahlen statisch N: | 3450 |
| a: | 7° |
Dokumente
1
| Variante | D | B | D1 | Tragzahlen dynamisch N | Tragzahlen statisch N | Preis |
|---|---|---|---|---|---|---|
|
10133944 (27625-06) |
6 | 20 | M6 | 2750 | 650 | ab 35,74 € |
|
10133951 (27625-061) |
6 | 20 | M6 | 2750 | 650 | ab 35,74 € |
|
10133945 (27625-08) |
8 | 24 | M8 | 4000 | 1000 | ab 39,98 € |
|
10133952 (27625-081) |
8 | 24 | M8 | 4000 | 1000 | ab 39,98 € |
|
10133946 (27625-10) |
10 | 28 | M10 | 4450 | 1450 | ab 45,89 € |
|
10133953 (27625-101) |
10 | 28 | M10 | 4450 | 1450 | ab 45,89 € |
|
10133947 (27625-12) |
12 | 32 | M12 | 4950 | 1800 | ab 53,66 € |
|
10133954 (27625-121) |
12 | 32 | M12 | 4950 | 1800 | ab 53,66 € |
|
10133948 (27625-16) |
16 | 42 | M16 | 6250 | 2350 | ab 69,29 € |
|
10133955 (27625-161) |
16 | 42 | M16 | 6250 | 2350 | ab 69,29 € |
|
10133949 (27625-20) |
20 | 50 | M20x1,5 | 7900 | 3450 | ab 88,03 € |
|
10133956 (27625-201) |
20 | 50 | M20x1,5 | 7900 | 3450 | ab 88,03 € |
|
10133950 (27625-22) |
22 | 54 | M22x1,5 | 9300 | 3980 | ab 98,80 € |
|
10133957 (27625-221) |
22 | 54 | M22x1,5 | 9300 | 3980 | ab 98,80 € |
