Produktnummer:
10134016
Herstellernummer:
27628-08
Hersteller:
Norelem

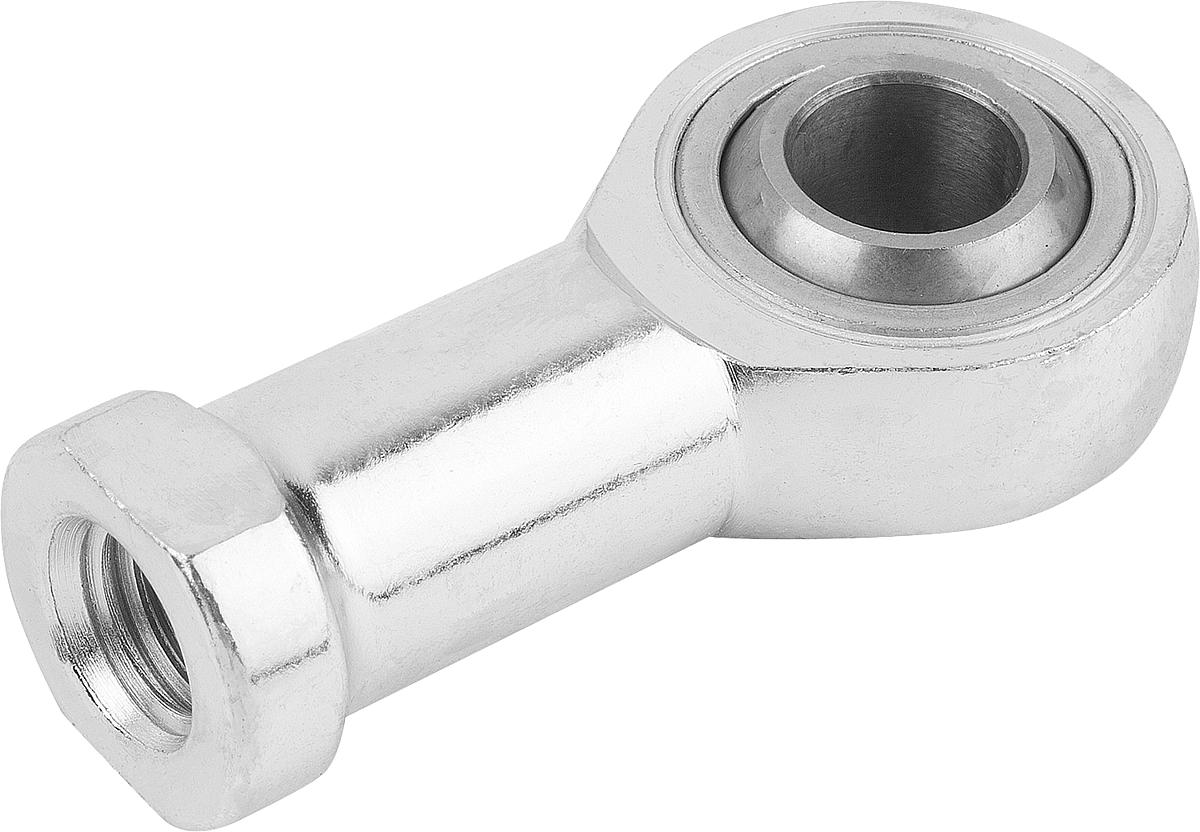

Norelem 27628-08 GELENKKOPF M. GLEITLAGERUNG RECHTS, D=8H7
Ausführung:
Rechtsgewinde
B:
24
D:
8
D1:
M8
Tragzahlen dynamisch kN:
16,7
Tragzahlen statisch kN:
14,1
Produktnummer:
10134016

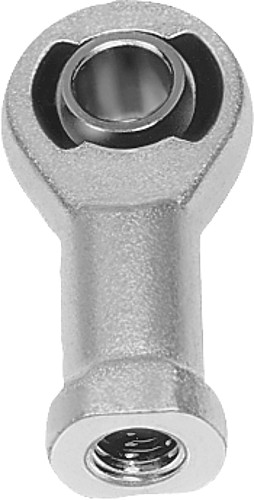

NLM 27628 Gelenkköpfe mit Gleitlagerung Innengewinde
Beschreibung
Werkstoff:
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
nlm 27628-22
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
nlm 27628-22
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.

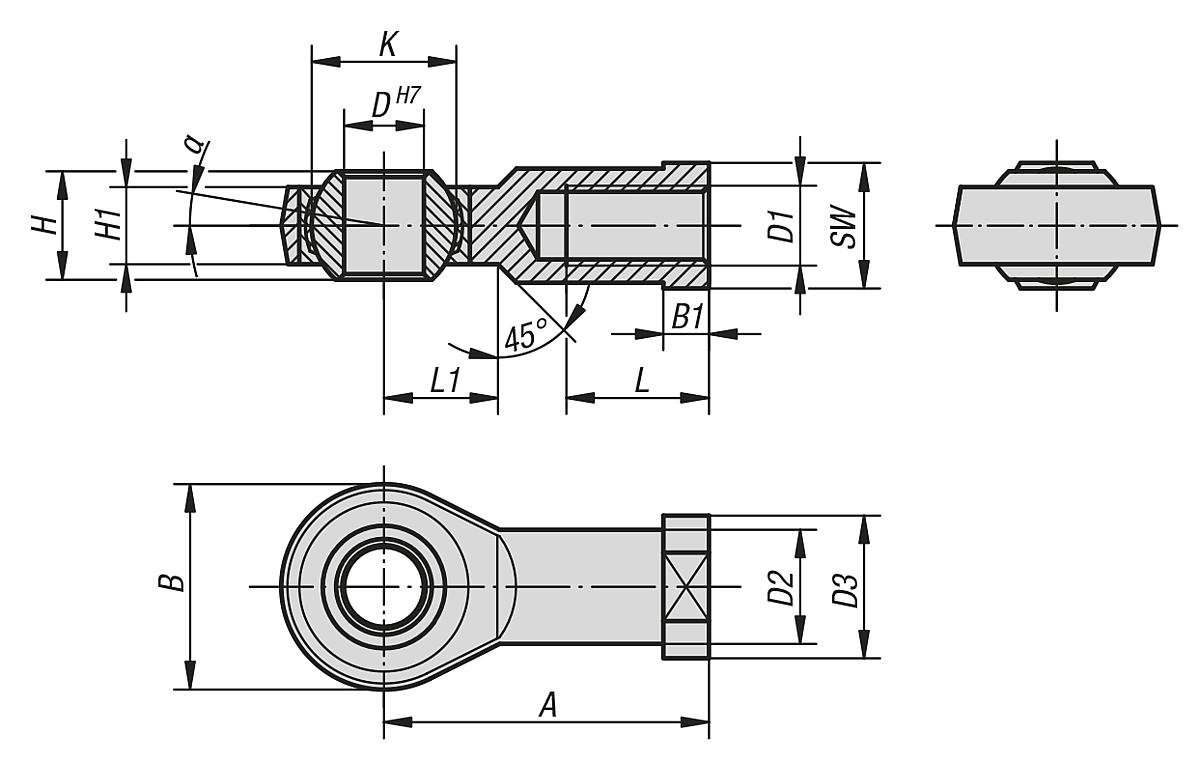

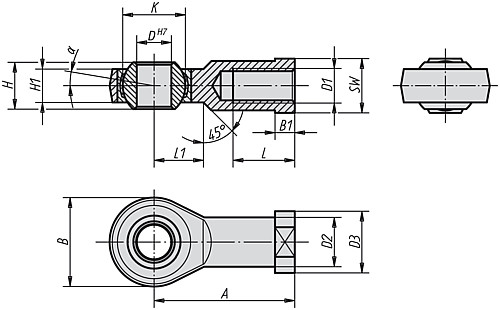

Eigenschaften
| Ausführung: | Rechtsgewinde |
|---|---|
| B: | 24 |
| B1: | 5 |
| D: | 8 |
| D1: | M8 |
| D2: | 12,5 |
| D3: | 16 |
| Gewicht ca. kg: | 0,046 |
| H: | 12 |
| H1: | 9 |
| K: | 15,87 |
| L: | 16 |
| L1: | 12 |
| SW: | 13 |
| Sortierung: | 3 |
| Tragzahlen dynamisch kN: | 16,7 |
| Tragzahlen statisch kN: | 14,1 |
| a: | 13° |
Dokumente
1
| Variante | B | D1 | D | Ausführung | A | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|---|
|
10134014 (27628-05) |
18 | M5 | 5 | Rechtsgewinde | 27 | 7,5 | 8 | ab 15,66 € |
|
10134015 (27628-06) |
20 | M6 | 6 | Rechtsgewinde | 30 | 9,3 | 8,9 | ab 15,66 € |
|
10134025 (27628-051) |
18 | M5 | 5 | Linksgewinde | 27 | 7,5 | 8 | ab 15,66 € |
|
10134026 (27628-061) |
20 | M6 | 6 | Linksgewinde | 30 | 9,3 | 8,9 | ab 15,66 € |
|
10134016 (27628-08) |
24 | M8 | 8 | Rechtsgewinde | 16,7 | 14,1 | ab 17,54 € | |
|
10134027 (27628-081) |
24 | M8 | 8 | Linksgewinde | 16,7 | 14,1 | ab 17,54 € | |
|
10134017 (27628-10) |
28 | M10 | 10 | Rechtsgewinde | 23,4 | 19,3 | ab 19,55 € | |
|
10134028 (27628-101) |
28 | M10 | 10 | Linksgewinde | 23,4 | 19,3 | ab 19,55 € | |
|
10134018 (27628-10125) |
28 | M10x1,25 | 10 | Rechtsgewinde | 23,4 | 19,3 | ab 20,58 € | |
|
10134029 (27628-101251) |
28 | M10x1,25 | 10 | Linksgewinde | 23,4 | 19,3 | ab 20,58 € | |
|
10134019 (27628-12) |
32 | M12 | 12 | Rechtsgewinde | 50 | 32 | 23,5 | ab 24,58 € |
|
10134030 (27628-121) |
32 | M12 | 12 | Linksgewinde | 50 | 32 | 23,5 | ab 24,58 € |
|
10134020 (27628-12125) |
32 | M12x1,25 | 12 | Rechtsgewinde | 50 | 32 | 23,5 | ab 25,89 € |
|
10134031 (27628-121251) |
32 | M12x1,25 | 12 | Linksgewinde | 50 | 32 | 23,5 | ab 25,89 € |
|
10134021 (27628-16) |
42 | M16 | 16 | Rechtsgewinde | 64 | 52,7 | 32 | ab 35,65 € |
|
10134032 (27628-161) |
42 | M16 | 16 | Linksgewinde | 64 | 52,7 | 32 | ab 35,65 € |
|
10134022 (27628-1615) |
42 | M16x1,5 | 16 | Rechtsgewinde | 64 | 52,7 | 32 | ab 37,53 € |
|
10134033 (27628-16151) |
42 | M16x1,5 | 16 | Linksgewinde | 64 | 52,7 | 32 | ab 37,53 € |
|
10134023 (27628-20) |
50 | M20x1,5 | 20 | Rechtsgewinde | 78,1 | 43,8 | ab 47,29 € | |
|
10134034 (27628-201) |
50 | M20x1,5 | 20 | Linksgewinde | 78,1 | 43,8 | ab 47,29 € | |
|
10134024 (27628-22) |
54 | M22x1,5 | 22 | Rechtsgewinde | 97,2 | 52,6 | ab 53,49 € | |
|
10134035 (27628-221) |
54 | M22x1,5 | 22 | Linksgewinde | 97,2 | 52,6 | ab 53,49 € |
