Produktnummer:
10134023
Herstellernummer:
27628-20
Hersteller:
Norelem

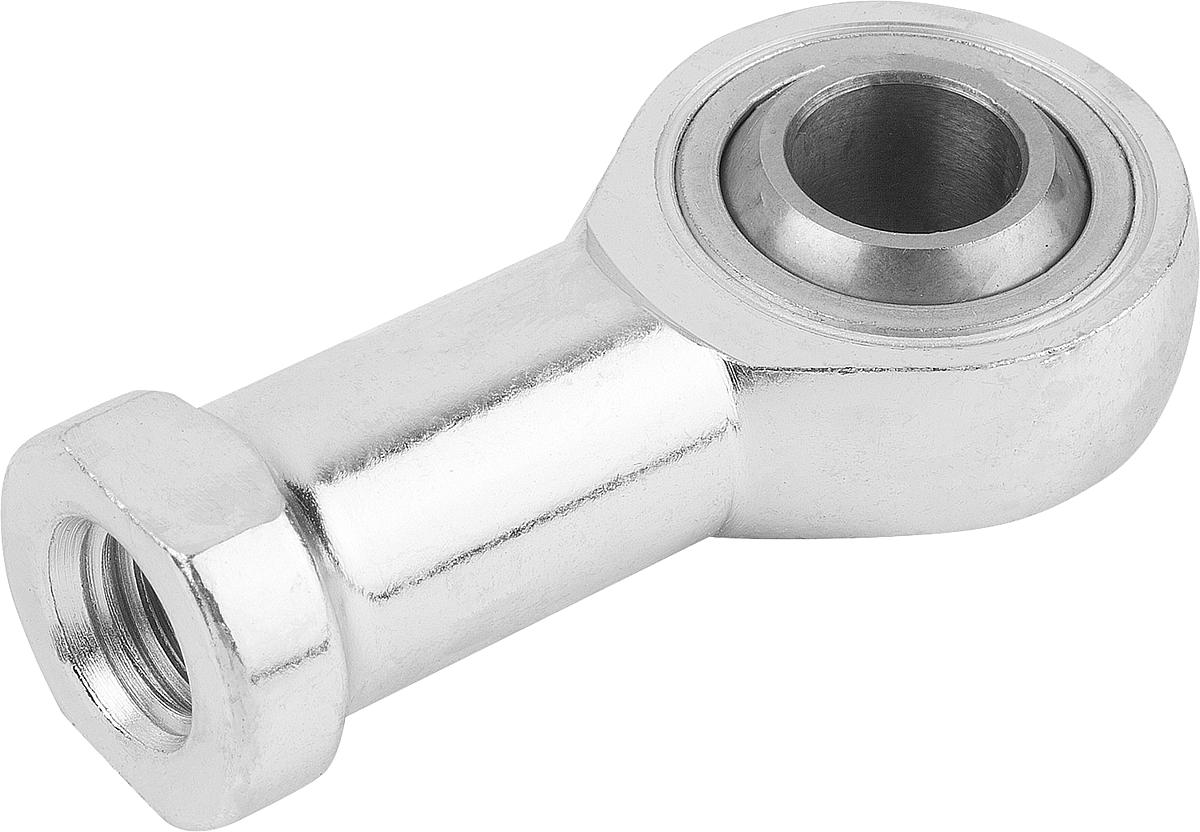

Norelem 27628-20 GELENKKOPF M. GLEITLAGERUNG RECHTS, D=20H7
Ausführung:
Rechtsgewinde
B:
50
D:
20
D1:
M20x1,5
Tragzahlen dynamisch kN:
78,1
Tragzahlen statisch kN:
43,8
Produktnummer:
10134023
NLM 27628 Gelenkköpfe mit Gleitlagerung Innengewinde
Beschreibung
Werkstoff:
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
nlm 27628-22
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
nlm 27628-22
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.

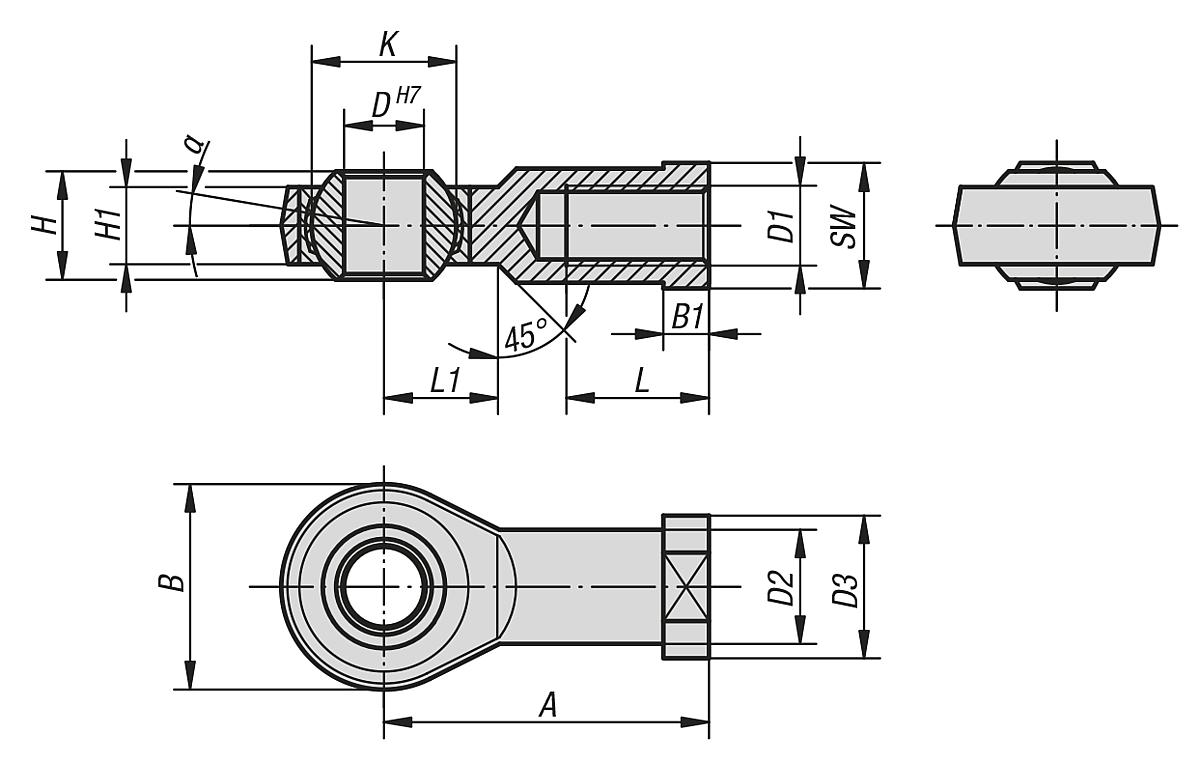

Eigenschaften
| Ausführung: | Rechtsgewinde |
|---|---|
| B: | 50 |
| B1: | 10 |
| D: | 20 |
| D1: | M20x1,5 |
| D2: | 27,5 |
| D3: | 34 |
| Gewicht ca. kg: | 0,415 |
| H: | 25 |
| H1: | 18 |
| K: | 34,92 |
| L: | 33 |
| L1: | 26 |
| SW: | 32 |
| Sortierung: | 10 |
| Tragzahlen dynamisch kN: | 78,1 |
| Tragzahlen statisch kN: | 43,8 |
| a: | 15° |
Dokumente
1
| Variante | Ausführung | B | D | D1 | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|
|
10134014 (27628-05) |
Rechtsgewinde | 18 | 5 | M5 | 7,5 | 8 | ab 15,66 € |
|
10134015 (27628-06) |
Rechtsgewinde | 20 | 6 | M6 | 9,3 | 8,9 | ab 15,66 € |
|
10134025 (27628-051) |
Linksgewinde | 18 | 5 | M5 | 7,5 | 8 | ab 15,66 € |
|
10134026 (27628-061) |
Linksgewinde | 20 | 6 | M6 | 9,3 | 8,9 | ab 15,66 € |
|
10134016 (27628-08) |
Rechtsgewinde | 24 | 8 | M8 | 16,7 | 14,1 | ab 17,54 € |
|
10134027 (27628-081) |
Linksgewinde | 24 | 8 | M8 | 16,7 | 14,1 | ab 17,54 € |
|
10134017 (27628-10) |
Rechtsgewinde | 28 | 10 | M10 | 23,4 | 19,3 | ab 19,55 € |
|
10134028 (27628-101) |
Linksgewinde | 28 | 10 | M10 | 23,4 | 19,3 | ab 19,55 € |
|
10134018 (27628-10125) |
Rechtsgewinde | 28 | 10 | M10x1,25 | 23,4 | 19,3 | ab 20,58 € |
|
10134029 (27628-101251) |
Linksgewinde | 28 | 10 | M10x1,25 | 23,4 | 19,3 | ab 20,58 € |
|
10134019 (27628-12) |
Rechtsgewinde | 32 | 12 | M12 | 32 | 23,5 | ab 24,58 € |
|
10134030 (27628-121) |
Linksgewinde | 32 | 12 | M12 | 32 | 23,5 | ab 24,58 € |
|
10134020 (27628-12125) |
Rechtsgewinde | 32 | 12 | M12x1,25 | 32 | 23,5 | ab 25,89 € |
|
10134031 (27628-121251) |
Linksgewinde | 32 | 12 | M12x1,25 | 32 | 23,5 | ab 25,89 € |
|
10134021 (27628-16) |
Rechtsgewinde | 42 | 16 | M16 | 52,7 | 32 | ab 35,65 € |
|
10134032 (27628-161) |
Linksgewinde | 42 | 16 | M16 | 52,7 | 32 | ab 35,65 € |
|
10134022 (27628-1615) |
Rechtsgewinde | 42 | 16 | M16x1,5 | 52,7 | 32 | ab 37,53 € |
|
10134033 (27628-16151) |
Linksgewinde | 42 | 16 | M16x1,5 | 52,7 | 32 | ab 37,53 € |
|
10134023 (27628-20) |
Rechtsgewinde | 50 | 20 | M20x1,5 | 78,1 | 43,8 | ab 47,29 € |
|
10134034 (27628-201) |
Linksgewinde | 50 | 20 | M20x1,5 | 78,1 | 43,8 | ab 47,29 € |
|
10134024 (27628-22) |
Rechtsgewinde | 54 | 22 | M22x1,5 | 97,2 | 52,6 | ab 53,49 € |
|
10134035 (27628-221) |
Linksgewinde | 54 | 22 | M22x1,5 | 97,2 | 52,6 | ab 53,49 € |
