Produktnummer:
10134489
Herstellernummer:
27629-101
Hersteller:
Norelem

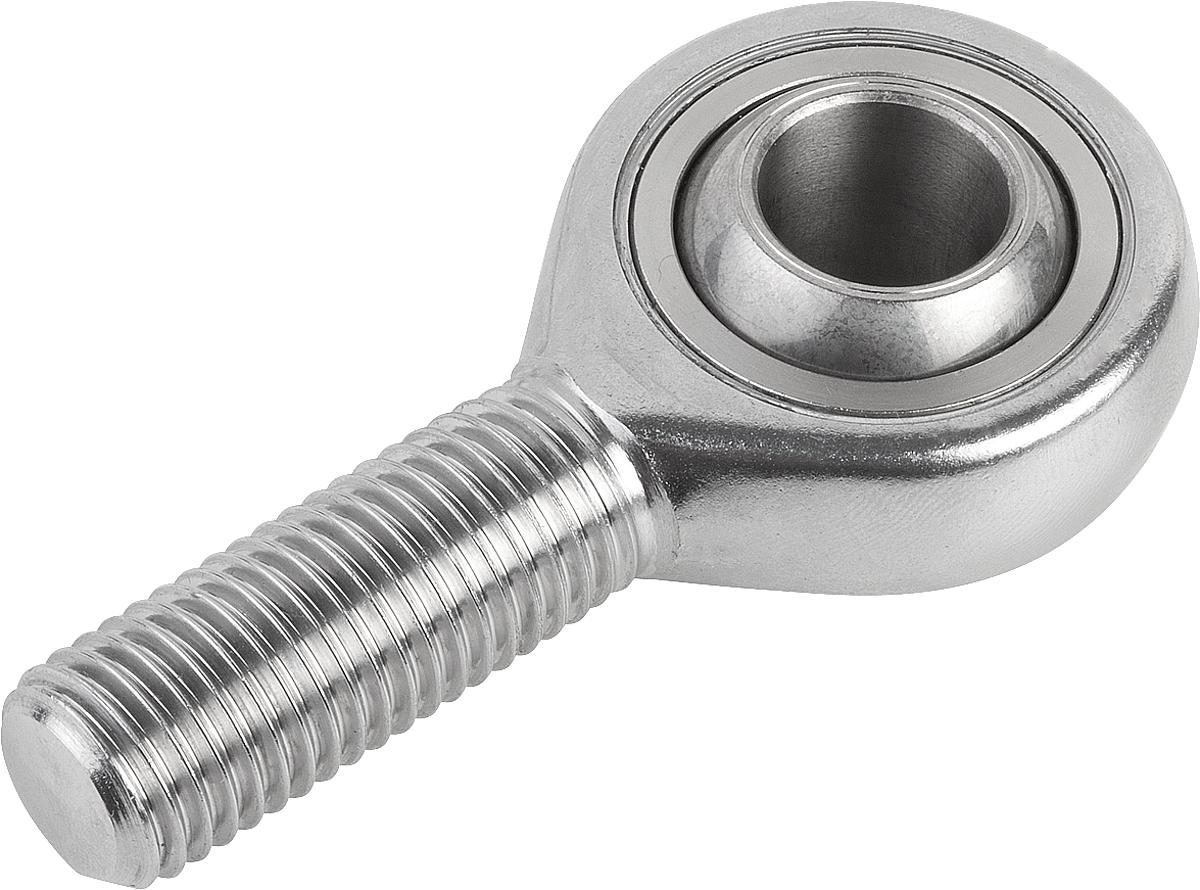

Norelem 27629-101 GELENKKOPF M. GLEITLAGERUNG LINKS, EDELSTAHL, D=10H7
A:
48
Ausführung:
Linksgewinde
B:
28
D:
10
D1:
M10
Tragzahlen dynamisch kN:
23,4
Tragzahlen statisch kN:
25,5
Produktnummer:
10134489
NLM 27629 Gelenkköpfe mit Gleitlagerung Außengewinde, Edelstahl
Beschreibung
Werkstoff:
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
nlm 27629-20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
nlm 27629-20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.

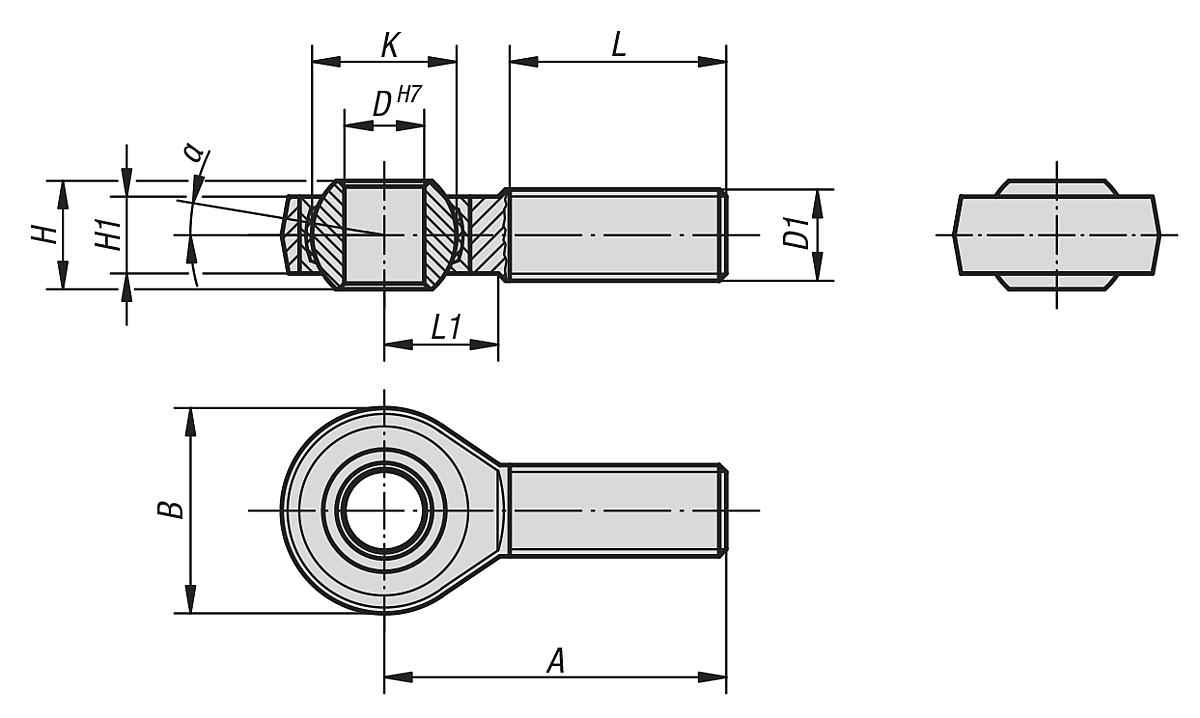

Eigenschaften
| A: | 48 |
|---|---|
| Ausführung: | Linksgewinde |
| B: | 28 |
| D: | 10 |
| D1: | M10 |
| Gewicht ca. kg: | 0,056 |
| H: | 14 |
| H1: | 10,5 |
| K: | 19,05 |
| L: | 29 |
| L1: | 15 |
| Tragzahlen dynamisch kN: | 23,4 |
| Tragzahlen statisch kN: | 25,5 |
| a: | 13° |
Dokumente
1
| Variante | A | B | D1 | D | Ausführung | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|---|
|
10134478 (27629-05) |
33 | 18 | M5 | 5 | Rechtsgewinde | 7,5 | 6,2 | ab 26,92 € |
|
10134479 (27629-06) |
36 | 20 | M6 | 6 | Rechtsgewinde | 9,3 | 8,8 | ab 26,92 € |
|
10134486 (27629-051) |
33 | 18 | M5 | 5 | Linksgewinde | 7,5 | 6,2 | ab 26,92 € |
|
10134487 (27629-061) |
36 | 20 | M6 | 6 | Linksgewinde | 9,3 | 8,8 | ab 26,92 € |
|
10134480 (27629-08) |
42 | 24 | M8 | 8 | Rechtsgewinde | 16,7 | 16,1 | ab 29,99 € |
|
10134488 (27629-081) |
42 | 24 | M8 | 8 | Linksgewinde | 16,7 | 16,1 | ab 29,99 € |
|
10134481 (27629-10) |
48 | 28 | M10 | 10 | Rechtsgewinde | 23,4 | 25,5 | ab 33,51 € |
|
10134489 (27629-101) |
48 | 28 | M10 | 10 | Linksgewinde | 23,4 | 25,5 | ab 33,51 € |
|
10134482 (27629-12) |
54 | 32 | M12 | 12 | Rechtsgewinde | 32 | 34,5 | ab 40,94 € |
|
10134490 (27629-121) |
54 | 32 | M12 | 12 | Linksgewinde | 32 | 34,5 | ab 40,94 € |
|
10134483 (27629-16) |
66 | 42 | M16 | 16 | Rechtsgewinde | 52,7 | 60,6 | ab 60,88 € |
|
10134491 (27629-161) |
66 | 42 | M16 | 16 | Linksgewinde | 52,7 | 60,6 | ab 60,88 € |
|
10134484 (27629-20) |
78 | 50 | M20x1,5 | 20 | Rechtsgewinde | 78,1 | 83,1 | ab 81,01 € |
|
10134492 (27629-201) |
78 | 50 | M20x1,5 | 20 | Linksgewinde | 78,1 | 83,1 | ab 81,01 € |
|
10134485 (27629-22) |
54 | M22x1,5 | 22 | Rechtsgewinde | 97,2 | 99,7 | ab 91,76 € | |
|
10134493 (27629-221) |
54 | M22x1,5 | 22 | Linksgewinde | 97,2 | 99,7 | ab 91,76 € |
