Produktnummer:
10134485
Herstellernummer:
27629-22
Hersteller:
Norelem

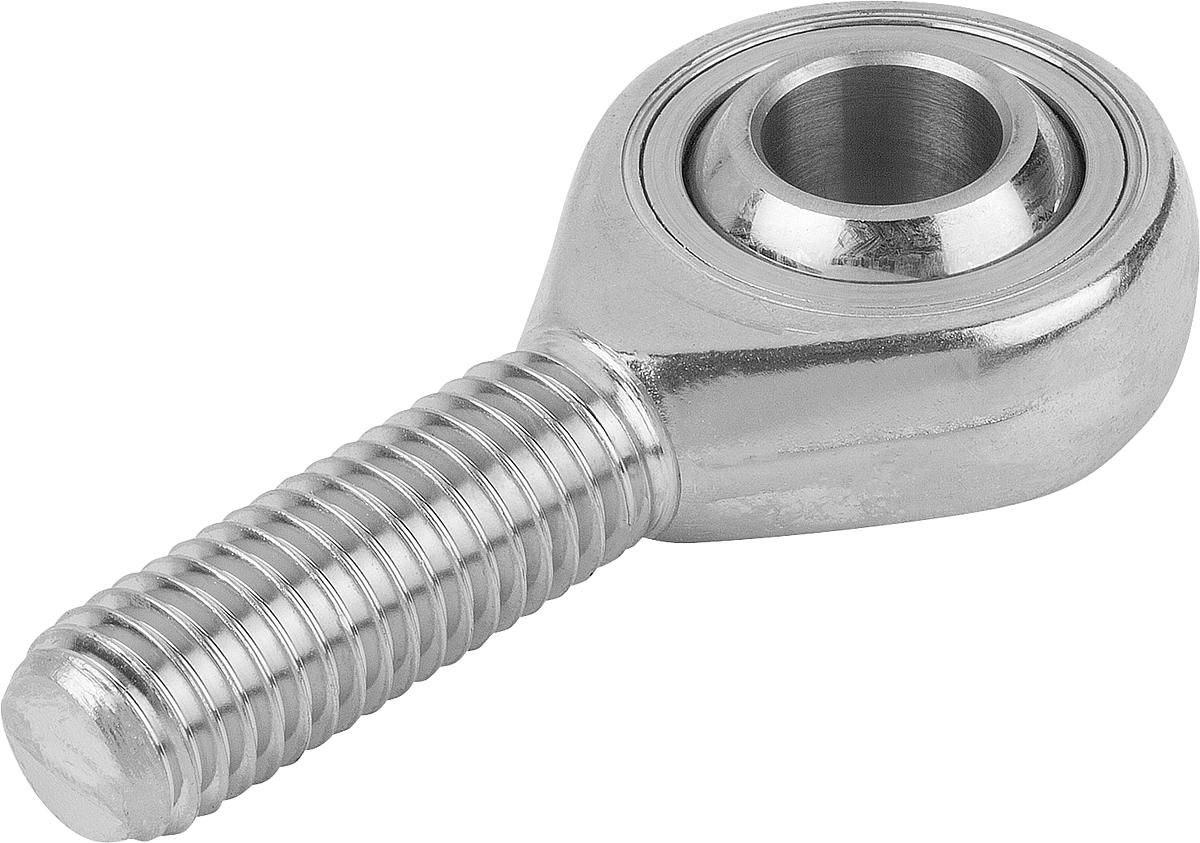

Norelem 27629-22 GELENKKOPF M. GLEITLAGERUNG RECHTS, EDELSTAHL, D=22H7
Ausführung:
Rechtsgewinde
B:
54
D:
22
D1:
M22x1,5
Tragzahlen dynamisch kN:
97,2
Tragzahlen statisch kN:
99,7
Produktnummer:
10134485
NLM 27629 Gelenkköpfe mit Gleitlagerung Außengewinde, Edelstahl
Beschreibung
Werkstoff:
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
nlm 27629-20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
nlm 27629-20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.

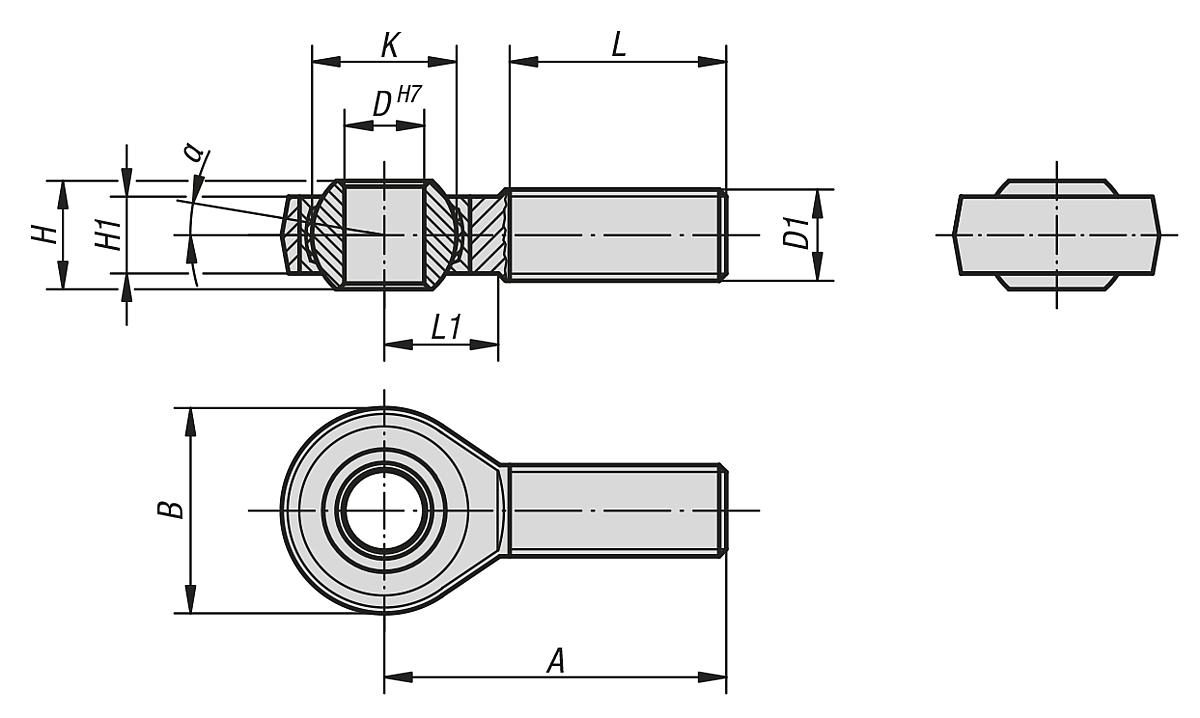

Eigenschaften
| Ausführung: | Rechtsgewinde |
|---|---|
| B: | 54 |
| D: | 22 |
| D1: | M22x1,5 |
| Gewicht ca. kg: | 0,443 |
| H: | 28 |
| H1: | 20 |
| K: | 38,1 |
| L: | 51 |
| L1: | 26 |
| Tragzahlen dynamisch kN: | 97,2 |
| Tragzahlen statisch kN: | 99,7 |
| a: | 15° |
Dokumente
1
| Variante | Ausführung | B | D | D1 | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|
|
10134478 (27629-05) |
Rechtsgewinde | 18 | 5 | M5 | 7,5 | 6,2 | ab 26,92 € |
|
10134479 (27629-06) |
Rechtsgewinde | 20 | 6 | M6 | 9,3 | 8,8 | ab 26,92 € |
|
10134486 (27629-051) |
Linksgewinde | 18 | 5 | M5 | 7,5 | 6,2 | ab 26,92 € |
|
10134487 (27629-061) |
Linksgewinde | 20 | 6 | M6 | 9,3 | 8,8 | ab 26,92 € |
|
10134480 (27629-08) |
Rechtsgewinde | 24 | 8 | M8 | 16,7 | 16,1 | ab 29,99 € |
|
10134488 (27629-081) |
Linksgewinde | 24 | 8 | M8 | 16,7 | 16,1 | ab 29,99 € |
|
10134481 (27629-10) |
Rechtsgewinde | 28 | 10 | M10 | 23,4 | 25,5 | ab 33,51 € |
|
10134489 (27629-101) |
Linksgewinde | 28 | 10 | M10 | 23,4 | 25,5 | ab 33,51 € |
|
10134482 (27629-12) |
Rechtsgewinde | 32 | 12 | M12 | 32 | 34,5 | ab 40,94 € |
|
10134490 (27629-121) |
Linksgewinde | 32 | 12 | M12 | 32 | 34,5 | ab 40,94 € |
|
10134483 (27629-16) |
Rechtsgewinde | 42 | 16 | M16 | 52,7 | 60,6 | ab 60,88 € |
|
10134491 (27629-161) |
Linksgewinde | 42 | 16 | M16 | 52,7 | 60,6 | ab 60,88 € |
|
10134484 (27629-20) |
Rechtsgewinde | 50 | 20 | M20x1,5 | 78,1 | 83,1 | ab 81,01 € |
|
10134492 (27629-201) |
Linksgewinde | 50 | 20 | M20x1,5 | 78,1 | 83,1 | ab 81,01 € |
|
10134485 (27629-22) |
Rechtsgewinde | 54 | 22 | M22x1,5 | 97,2 | 99,7 | ab 91,76 € |
|
10134493 (27629-221) |
Linksgewinde | 54 | 22 | M22x1,5 | 97,2 | 99,7 | ab 91,76 € |
